2ТС-16-04 У3, Трактор двухдуговой для дуговой сварки под слоем флюса

Характеристики Описание Сопутствующие товары

Код товара: 306575

2ТС-16-04 У3, Трактор двухдуговой для дуговой сварки под слоем флюса

2ТС-16-04 У3, Трактор двухдуговой для сварки под слоем флюса

2ТС-16-04 У3, Трактор для дуговой сварки под слоем флюса

2ТС-16-04 У3, Трактор для сварки под слоем флюса

2ТС-16-04 У3, Трактор двухдуговой для дуговой сварки

Двухдуговой трактор 2ТС-16 для сварки под слоем флюс

К сравнению

2ТС-16-04 У3, Трактор двухдуговой для дуговой сварки под слоем флюса

Код товара: 306575

Цена
договорная

Доступен под заказ

Товар доступен под заказ.
Наш менеджер свяжется с вами после оформления заказа.

Банковской картой на сайте

При любой сумме заказа при 100% предоплате (Доставка до транспортной компании в Екатеринбурге — бесплатно)

Оплата на р\с

При любой сумме заказа при 100% предоплате (Доставка до транспортной компании в Екатеринбурге — бесплатно)

Доставка курьерской службой «ИТС-Урал»

Доставка по г. Екатеринбург + 30 км (cтоимость рассчитывается менеджером). Бесплатная доставка при покупке от 20000 руб. в течение 3-х рабочих дней

Доставка транспортной компанией

При любой сумме заказа при 100% предоплате (Доставка до транспортной компании в Екатеринбурге — бесплатно)

Продукция изготавливается по самым современным технологиям, поэтому вы можете быть уверены в ее надежности и высоких потребительских характеристиках. В любой непонятной ситуации вы можете обратиться в авторизованный сервисный центр. Товар изготовлен с соблюдением всех требований государственных стандартов.

Описание

Трактор сварочный 2ТС-16-04 в комплекте с блоком управления и двумя источниками питания предназначен для дуговой сварки тавровых соединений двумя наклонными электродами. Сварка осуществляется на постоянном токе плавящимися электродами под слоем флюса прямолинейными швами. Трактор в процессе работы передвигается по изделию. Трактор в исполнении У3 предназначен для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 метров над уровнем моря в районах умеренного климата. Трактор 2ТС-16 предназначен для совместной работы с источниками постоянного тока – сварочными выпрямителями ВДУ-1000, Пионер А-1200 (ВДУ-1258), Пионер А-1000 (ВДУ-1008) или Пионер-6000. Двухдуговой сварочный трактор 2ТС-16 производится на заводе группы компаний "ИТС". Компания «ИТС-Урал» является официальным сертифицированным представителем АО Научно-Производственной Фирмы «ИТС» с правом продажи и технического обслуживания сварочного оборудования и материалов, производимых предприятиями Группы Компаний «ИТС» (торговые марки «ЭСВА», «Сэлма», «ИТС»). Узнать варианты комплектации, цены и сроки поставки сварочного трактора вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту website@ets-ural.ru с картой вашего предприятия.

Подробнее

Характеристики

Напряжение питания мотор-редуктора перемещения, В: 42

Производитель

Все товары бренда ИТС

Все Трактора сварочные ИТС

Все Сварочные аппараты ИТС

Технические характеристики

Напряжение питания, В

380

Частота, Гц

Вид электрической сети

трёхфазная

Номинальный сварочный ток при ПВ=100%, А

1000

Диапазон регулирования сварочного тока, А

200~1000

Диаметр проволоки, мм

1,6-3,0

Ёмкость бункера для флюса, дм³

Количество сварочных дуг

Скорость подачи сварочной проволоки, м/ч

2,5~17

Скорость сварки, м/ч

100

Количество кассет для проволоки, шт

Гарантия производителя

1 год

Количество бункеров для флюса, шт.

Напряжение питания подающих механизмов, В

2х42

Напряжение питания мотор-редуктора перемещения, В

Габаритные размеры (ДхШхВ), мм

750х650х900

Масса трактора без проволоки, кг

Подробное описание товара

Трактор в процессе работы передвигается по изделию.

Трактор изготавливается в исполнении У3 для работы в закрытых помещениях с естественной вентиляцией на высоте не более 1000 м над уровнем моря в районах умеренного климата. Окружающая среда должна быть невзрывоопасной, не должна содержать агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию, не должна быть насыщена токопроводящей пылью и водяными парами.

Трактор предназначен для совместной работы с источниками постоянного тока – сварочными выпрямителями ВДУ-1000, ПИОНЕР А-1000, ПИОНЕР А-1200 или ПИОНЕР-6000. Работа с другими аналогичными источниками питания должна согласовываться с изготовителем.

Устройство и принцип работы

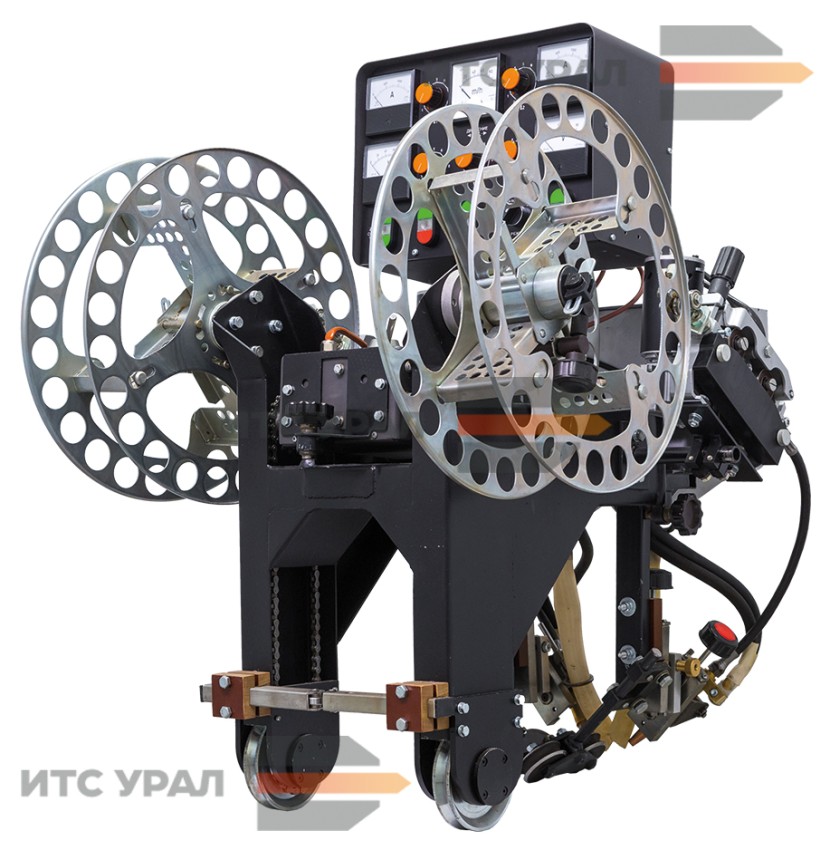

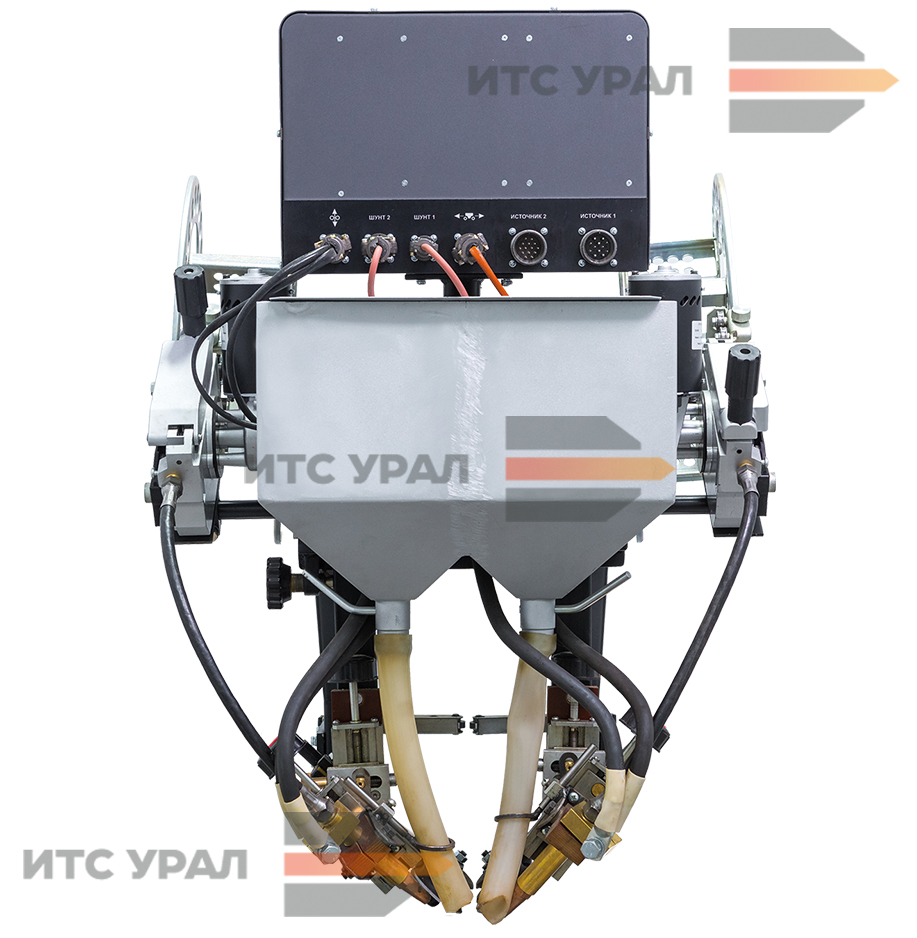

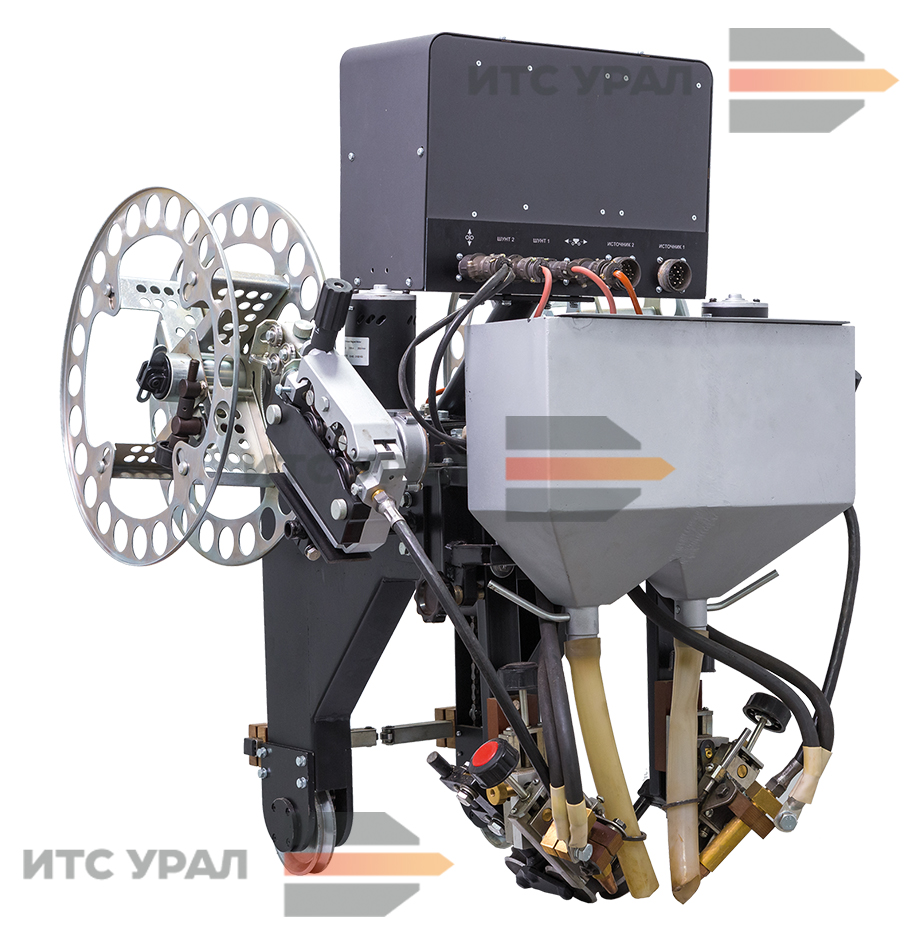

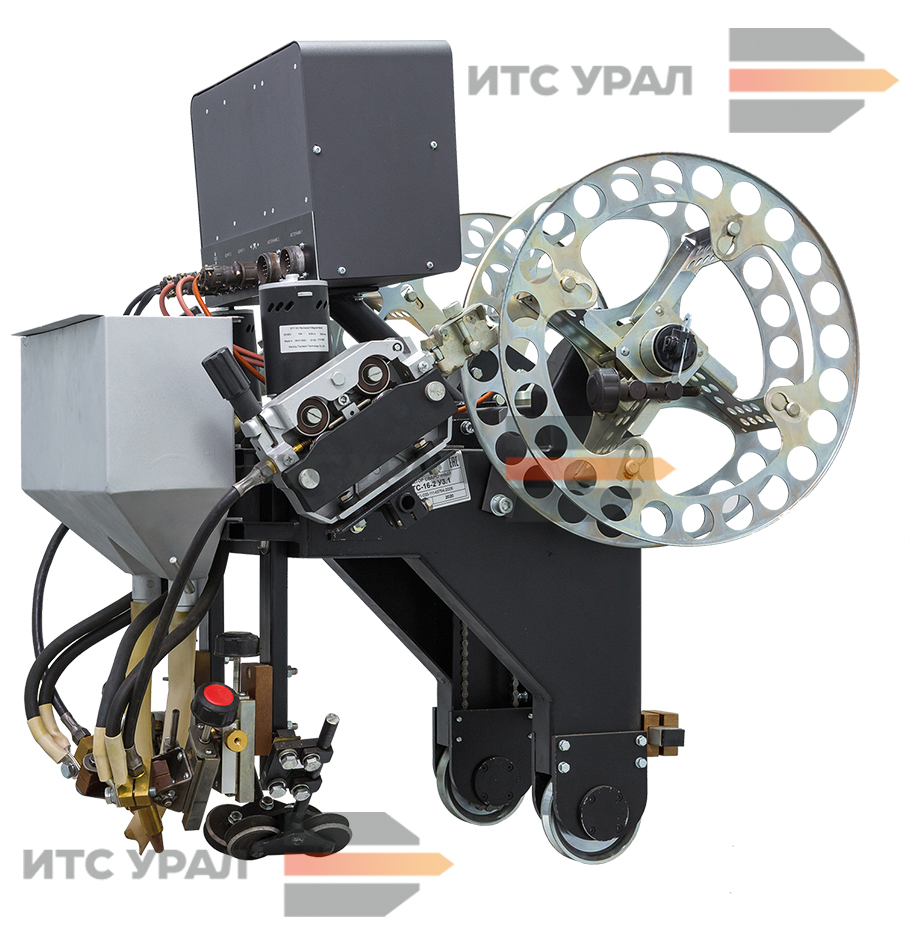

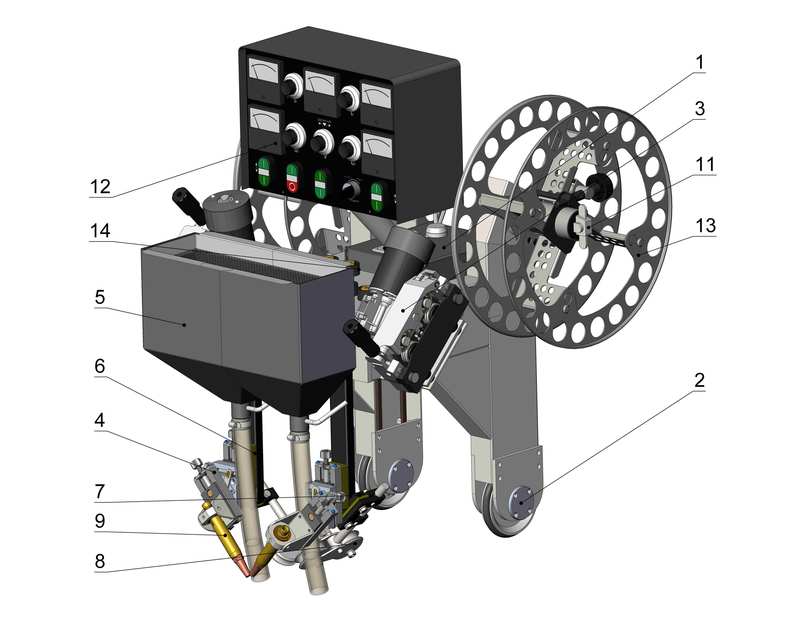

Общий вид трактора 2ТС-16-04

корпус тележки;
ходовой механизм;
механизм подачи проволоки;
механизм позиционирования;
флюсовый бункер;
изоляторы;
кронштейн системы слежения;
следящие ролики;
токоподвод;
корпус блока управления;
тормозной механизм для проволоки;
пульт управления БУЦ;
кассета;
шунты.

Трактор обеспечивает подачу токоведущей электродной проволоки и флюса в зону сварки, перемещение сварочных головок вдоль шва. Трактор, блок управления и источники питания сварочной дуги совместно обеспечивают зажигание и поддержание стабильного горения дуги, последовательное выполнение операций сварочного цикла.

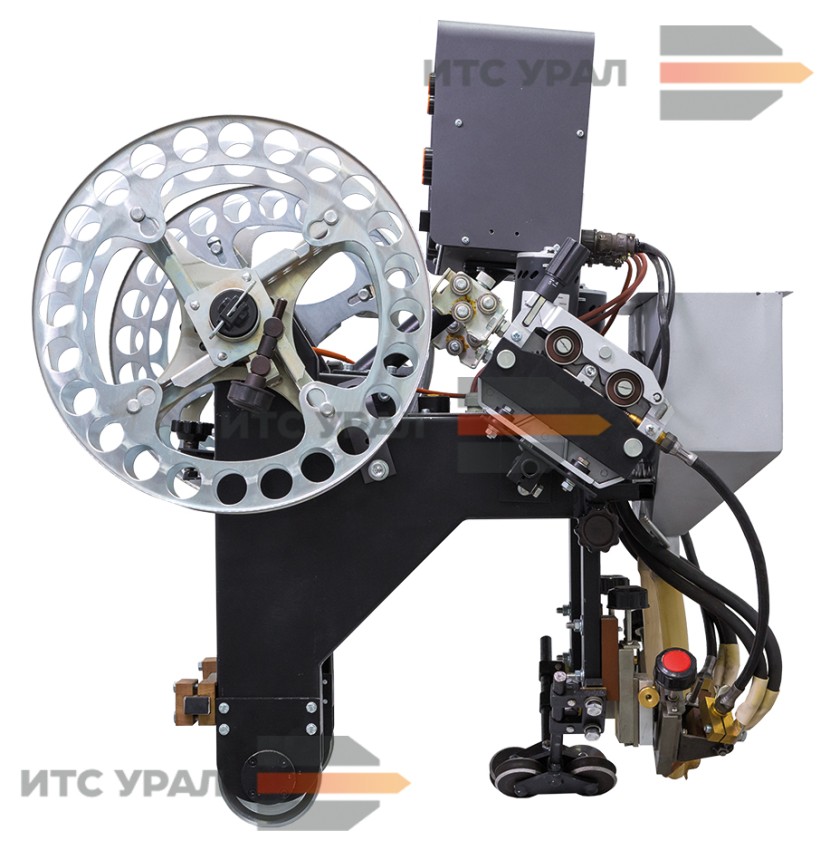

Трактор представляет собой самоходную тележку с двумя сварочными головками, состоящую из:

- корпуса тележки (1), внутри которой установлен мотор-редуктор, позволяющий обеспечить как движение, так и остановку тележки вне зависимости от подачи проволоки;

- ходового механизма с цепной передачей и изолированными колесами (2);

- двух механизмов подачи проволоки SSJ-17F (3), установленных по бокам корпуса тележки на специальных кронштейнах через изоляторы;

- рамки крепления (4) флюсовых бункеров (5), которая установлена на передней части корпуса тележки через четыре изолятора (6), и кронштейнов (7) (подвижного и неподвижного) системы слежения;

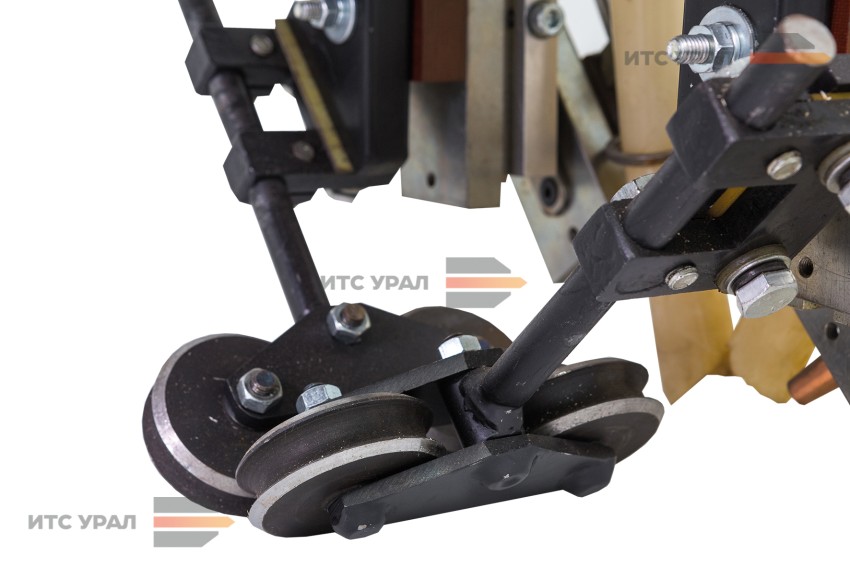

- следящих роликов (8), установленных на кронштейнах системы слежения попарно под углом 45° к плоскости плиты;

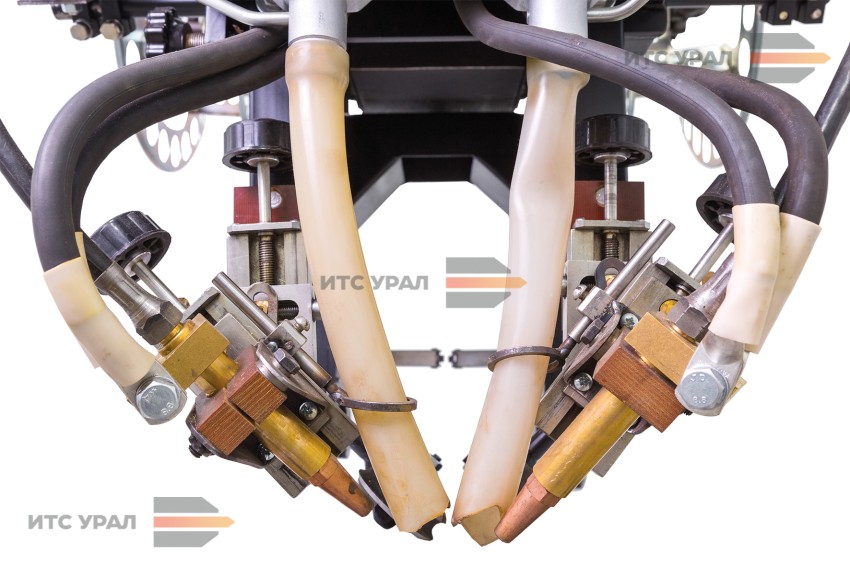

- механизмов регулировки наклона токоподводов (9), позволяющих менять наклон токоподводов как в поперечной, так и в продольной плоскости;

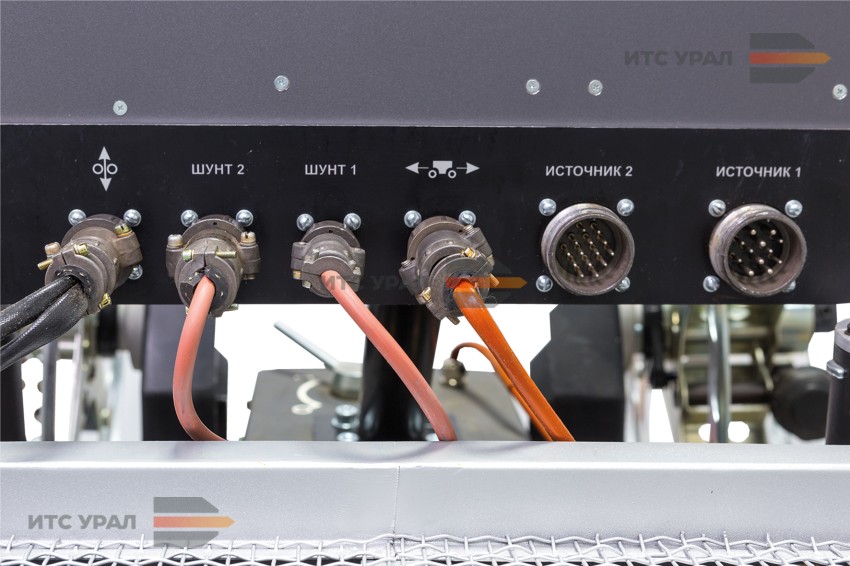

- корпуса блока управления (10), жестко закрепленного сверху корпуса тележки, с поперечным креплением тормозных механизмов (11) и на задней стенке которого размещены разъемы для подключения кабелей управления;

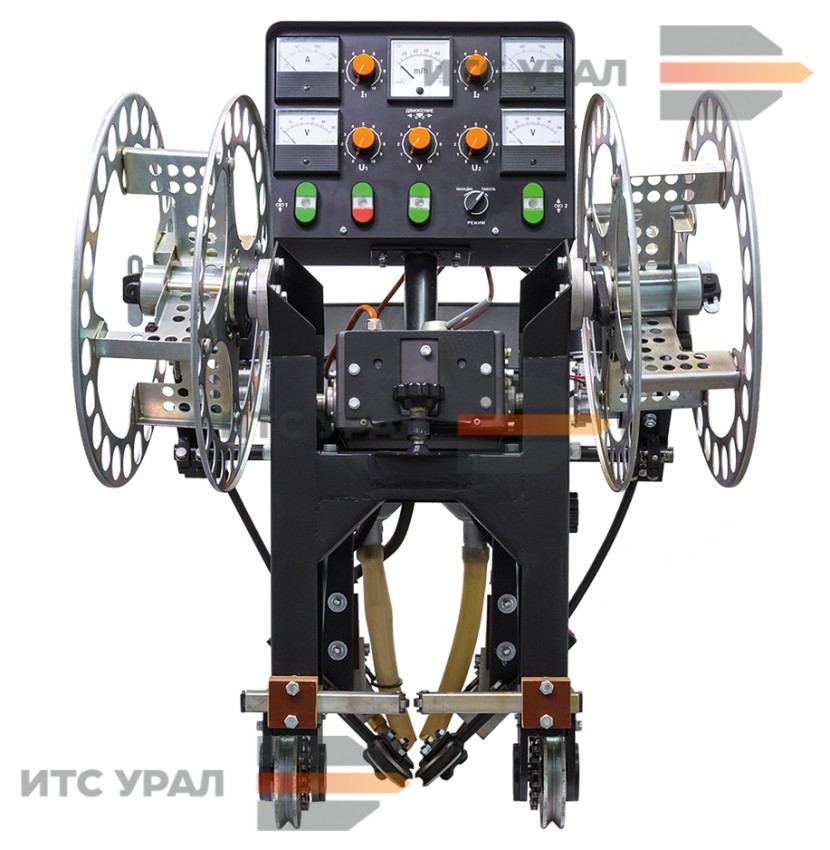

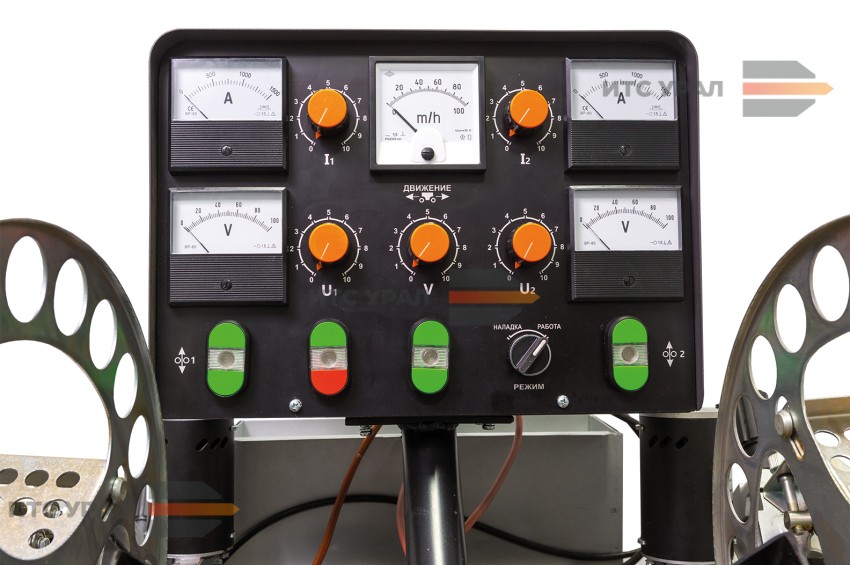

- корпуса пульта управления (12), расположенного на корпусе блока управления и с лицевой панели (13) которого осуществляется управление сварочным циклом и электроприводами трактора;

- блока (14) с двумя измерительными шунтами, который расположен на задней части корпуса тележки;

- рым-гайки М12, установленной на верхней крышке корпуса блока управления и предназначенной для подъема и перемещения трактора.

Регулирование скорости подачи электродной проволоки и скорости движения трактора (скорости сварки) осуществляется раздельно с пульта управления.

Ходовой механизм представляет собой планетарный мотор-редуктор с конической передачей на поперечный вал и разобщителем (муфтой сцепления). На поперечном (приводном) валу размещены звездочки, приводящие в движение ходовые колеса через цепные передачи.

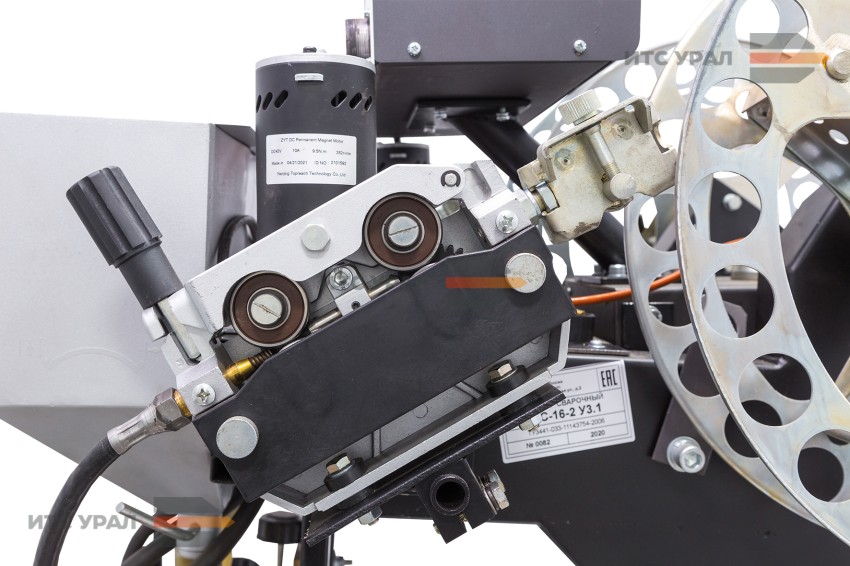

Механизм подачи электродной проволоки – это стандартное изделие SSJ-17F, состоящее из мотор-редуктора и собственно подающего механизма.

Усилие прижима проволоки к подающим роликам определяется степенью сжатия прижимной пружины. Усилие настраивается предварительным натягом пружины внутри упора, где она расположена.

Подача флюса в зону сварки осуществляется из флюсового бункера через флюсовую заслонку и силиконовый рукав во флюсовую воронку, установленную на токоподводе.

Для копирования стенки ребра, вдоль которой расположены сварные соединения, применяется пара роликов, размещённых вблизи ходовых колёс, и два устройства, связанных с механизмами корректировки положения токоподводов и копирующих стенку и плиту, по которой двигается трактор, в районе непосредственно сварки.

Пульт управления предназначен для управления работой трактора.

Порядок работы

Режимы сварки устанавливаются в зависимости от марки свариваемой стали, электродной проволоки и флюса согласно технологии, разработанной для каждого конкретного случая.

В автоматическом режиме процесс будет происходить следующим образом:

после нажатия кнопки «Пуск» проволоки начнут двигаться к свариваемому изделию до соприкосновения с ним; зажгутся дуги;
одновременно с подачей проволоки начнётся движение трактора;
после нажатия кнопки «Стоп» проволоки перестанут подаваться, трактор остановится, но напряжение с проволок не будет снято в течение выдержки времени «Растяжка дуги»;
по окончании выдержки времени цикл заканчивается.

В процессе сварки следите за подачей электродных проволок и флюса.

Напряжения на дуге регулируются с помощью потенциометров на источниках питания.

Компания «ИТС-Урал» является официальным сертифицированным представителем АО Научно-Производственной Фирмы «ИТС» с правом продажи и технического обслуживания сварочного оборудования и материалов, производимых предприятиями Группы Компаний «ИТС» (торговые марки «ЭСВА», «Сэлма», «ИТС»).

Узнать варианты комплектации, цены и сроки поставки сварочного трактора 2ТС-16 вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.

Если и после этого останутся вопросы, вы можете попробовать оборудование в работе на производственном участке «ИТС-Урал» (услуга предоставляется на товар, который есть в наличии на складе в Екатеринбурге).
