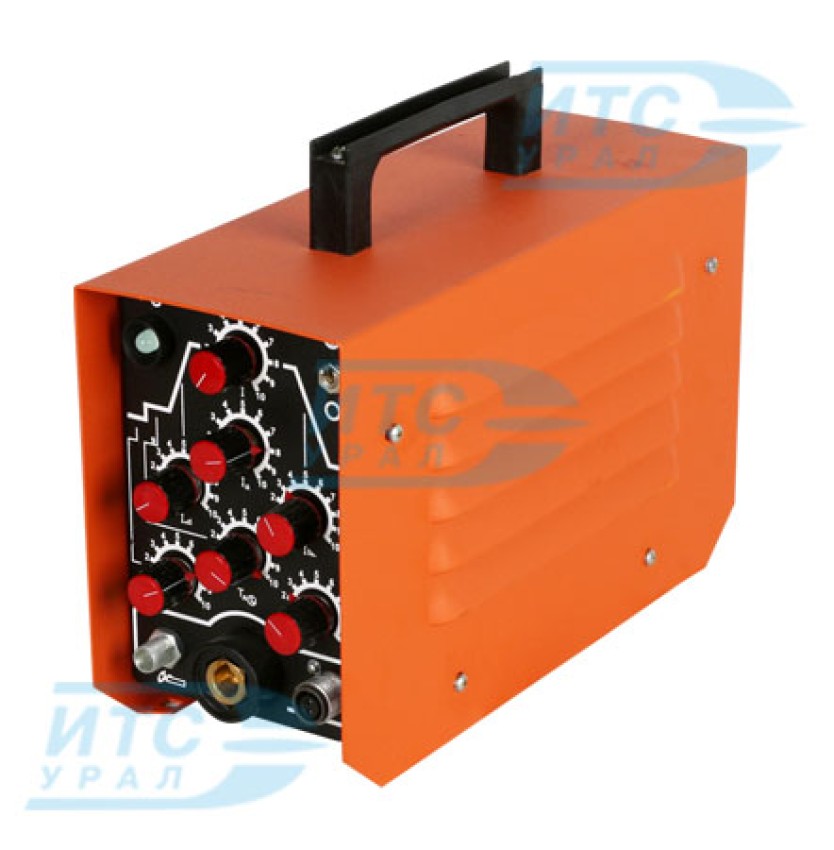

БУСП-ТИГ, Блок управления сварочным процессом

Блок управления сварочным процессом БУСП-ТИГ предназначен для задания и регулирования параметров сварочного цикла сварочных выпрямителей ВД-306 Д, ВД-506 Д, ВД-306 ДК, ВД-506 ДК в режиме ручной аргонодуговой сварки металлов неплавящимся электродом. Сварка осуществляется на постоянном токе прямой полярности, в том числе в пульсирующем режиме.

В состав блока входит трансформатор, плата управления, газовый клапан, органы индикации и управления.

Блок обеспечивает:
- плавную регулировку времени продувки газового тракта до начала сварки;
- плавную регулировку тока дежурной дуги после возбуждения сварочной дуги;
- плавную регулировку времени горения дежурной дуги;
- плавную регулировку времени нарастания сварочного тока;
- плавную регулировку сварочного тока с передней панели блока;
- плавную регулировку сварочного тока с пульта дистанционного управления;
- плавную регулировку времени спада сварочного тока при отпускании кнопки на горелке и выключение сварочного выпрямителя;
- плавную регулировку времени обдува сварочной ванны с последующим отключением газового клапана;
- работу по циклу.

Блок может использоваться с водоохлаждаемыми горелками аргонодуговой сварки неплавящимся электродом при дополнительной комплектации его комплектом водоохлаждения.

Устройство обеспечивает управление циклом сварки через кнопку сварочной горелки. Начало сварки, переход от режима дежурного тока к рабочему току сварки осуществляется путем однократного нажатия и удержания кнопки на горелке. Окончание сварки с последующей заданной длительностью защиты сварочной ванны происходит при отпускании кнопки горелки (не отводя горелку от изделия). Зажигание дуги в стандартном варианте осуществляется контактным методом. При использовании блока ВСД-02 зажигание осуществляется бесконтактным методом. Пульсирующий режим осуществляется двумя методами: первый - путем нажатия и отпускания кнопки на горелке (ток дежурной дуги в этом случае выставляется минимальным, а время горения дежурной дуги - по требованию сварщика). Второй - подключением пульта пульсирующей сварки ППС.
