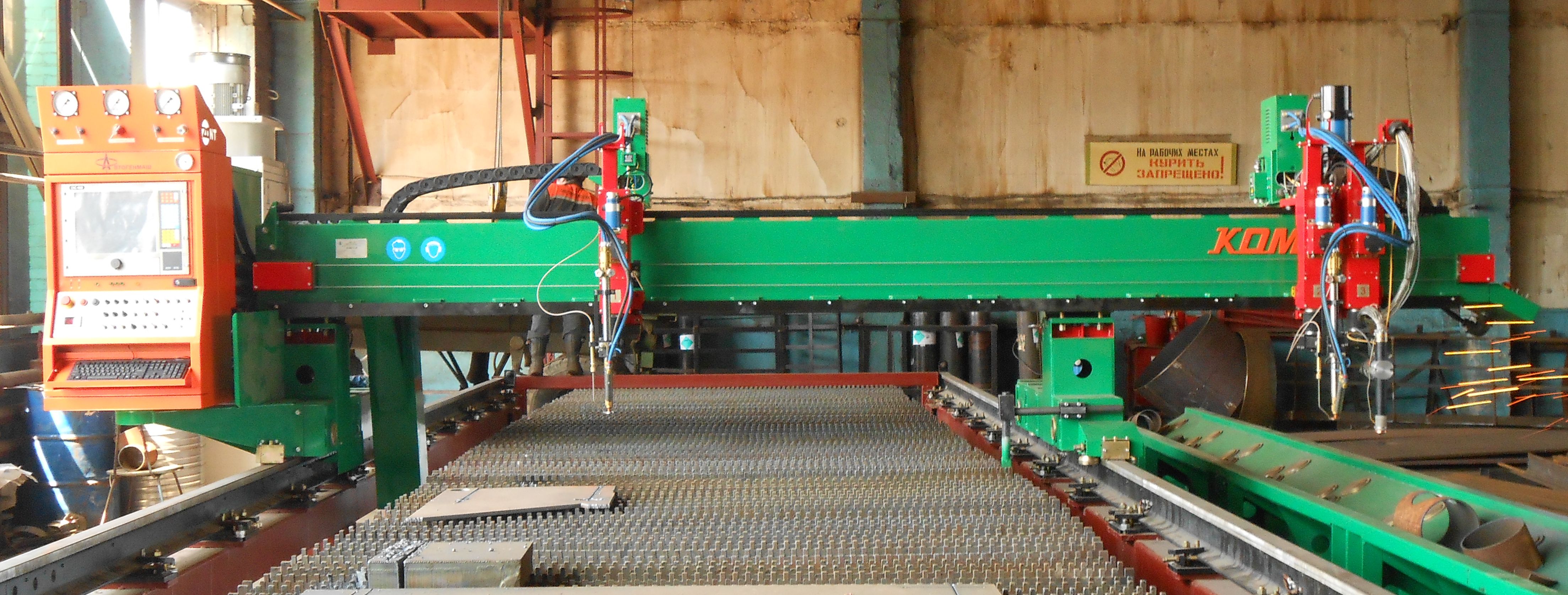

Машина «КОМЕТА МТПл» представляет собой конструкцию, перемещающуюся по направляющим продольного хода, на которой установлен плазмотрон и узлы управления технологическими операциями. Управление работой машины осуществляется УЧПУ CNC-4000, снабженным специализированным функциональным математическим обеспечением. При резке труб резак перемещается по осям X и Z движение по оси Y заменяется вращением трубы. Код товара: 304456.
ПодробнееПроизводитель
Технические характеристики
Подробное описание товара
Машина «КОМЕТА МТПл» представляет собой конструкцию, перемещающуюся по направляющим продольного хода, на которой установлен плазмотрон и узлы управления технологическими операциями. Управление работой машины осуществляется УЧПУ CNC-4000, снабженным специализированным функциональным математическим обеспечением. При резке труб резак перемещается по осям X и Z движение по оси Y заменяется вращением трубы.
СУППОРТ
Суппорт снабжен встроенным приводом вертикального перемещения ползуна. На суппорте установлен плазмотрон с датчиком высоты.
Подача энергоносителей от цеховых магистралей к машине осуществляется подводкой продольной, пакет энергоносителей которой уложен в траковой цепи, перемещающейся параллельно пути.
Подача энергоносителей непосредственно к суппорту, осуществляется подводкой поперечной, по конструкции подобной подводке продольной. Опорная панель подводки поперечной расположена на задней стороне балки.
Отрезку трубных заготовок и вырезку отверстий в трубах выполняет суппорт ведомый. Он устанавливается вручную по упору и закрепляется специальным фиксатором так, чтобы ось плазмотрона совпадала с осью трубы. Отрезка трубы перпендикулярно оси производится при неподвижном портале (суппорте) за счет вращения трубы. Получение криволинейных резов достигается сложением двух движений – перемещение плазмотрона вдоль трубы и вращение трубы.
СИСТЕМУ ЧПУ
Система ЧПУ обеспечивает:
-
перемещение рабочих органов машины от УЧПУ по требуемой траектории в соответствии с управляющей программой, в автоматическом режиме;
-
с помощью органов управления пультов в ручном и наладочном режимах;
-
реализацию требуемых алгоритмов управления технологической оснасткой машины в процессе выполнения раскроя;
-
графический интерфейс при просмотре деталей и выполнении раскроя;
-
загрузку управляющих программ с дисковода либо ввод с клавиатуры ЧПУ;
-
редактирование программ;
-
диагностику и настройку электрооборудования машины.
-
реверс отработки программы;
-
прерывание реза с восстановлением требуемого технологического цикла резки;
-
автоматическое снижение скорости на углу траектории;
-
быстрое перемещение между вырезаемыми деталями;
-
компенсация ширины реза 0…30 мм;
-
часы реального времени и счетчик рабочих часов;
-
формат данных - код ISO.
Система ЧПУ выполнена на базе промышленной рабочей станции с IBM PC/AT, совместимым одноплатным компьютером и местной шиной расширения ISA-bus.
ВРАЩАТЕЛЬ
Вращатель трубы является технологической оснасткой, предназначенной для обработки трубного проката. Вращение трубы по угловой координате позволяет осуществить её обрезку. При одновременном вращении трубы и возвратно- поступательном перемещении резака вдоль продольной оси трубы (координата «Х») возможна фигурная вырезка отверстий в её стенке.
Обработка труб производится плазменным резаком, смонтированным на державке суппорта. Установка суппорта с резаком в рабочую позицию над трубой производится вручную по устанавливаемому на верхней направляющей портала съемному упору.
Машина КОМЕТА М комплектуется плазмотроном, входящим в комплект установки плазменной резки.
Узнать цены, варианты комплектаций, сроки и условия поставки машины термической резки Комета МТ вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.Loading...
