Продукция изготавливается по самым современным технологиям, поэтому вы можете быть уверены в ее надежности и высоких потребительских характеристиках. В любой непонятной ситуации вы можете обратиться в авторизованный сервисный центр. Товар изготовлен с соблюдением всех требований государственных стандартов.

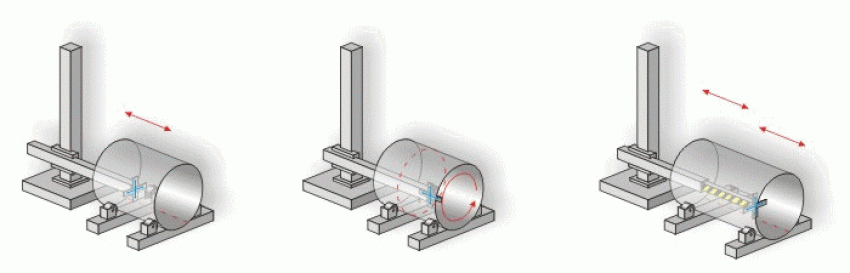

Основной составляющей сварочного комплекса является колонна марки КС, которую можно использовать совместно с роликовыми опорами марки ОВС или ОВР, а также с манипуляторами серии МС и позиционерами других типов. Сварочные колонны марки КС предназначены для крепления и перемещения головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом или в среде защитных газов, а также для сварки продольных швов.
ПодробнееПодробное описание товара
Рекомендуем посмотреть видео-обзор сварочного комплекса, в состав которого входят сварочная колонна 4х4 метра, сварочная головка АДФ-1000, опорный роликовый вращатель ОВРП-10 грузоподъемностью 10 тонн, сварочный источник ВДУ-1250, система флюсооборота, система слежения, видеонаблюдения и управления.
Основной составляющей сварочного комплекса является колонна марки КС, которую можно использовать совместно с роликовыми опорами марки ОВС или ОВР, а также с манипуляторами серии МС и позиционерами других типов. Сварочные колонны марки КС предназначены для крепления и перемещения головок для дуговой сварки прямолинейных и кольцевых швов сосудов или труб под флюсом или в среде защитных газов, а также для сварки продольных швов.
Колонны могут применяться в сборочно-сварочных цехах и на участках производства для автоматической дуговой сварки при изготовлении корпусных, балочных, цилиндрических и других металлоконструкций. Кроме сварки с помощью устанавливаемых на концах горизонтальной балки одной или нескольких головок можно осуществлять наплавку, резку и другие технологические работы.
Размеры сварочных колонн КС-800 могут варьироваться от 2х2 до 14х10 метров. В штатный комплект поставки сварочной колонны входят гибкие кабельные каналы (гусеницы), шкаф управления с пультом дистанционного управления.
Возможная дополнительная комплектация сварочной колонны
-
электрический поворот колонны относительно рельсового пути
-
электрическое перемещение колонны по рельсовому пути
-
кресло оператора на консоли или площадка
-
площадка для установки источника на колонне
-
лестница для обслуживания
-
система рециркуляции флюса
-
система видео наблюдения
-
дополнительная выдвижная балка - консоль грузоподъемностью 50 кг.
Вертикальная балка

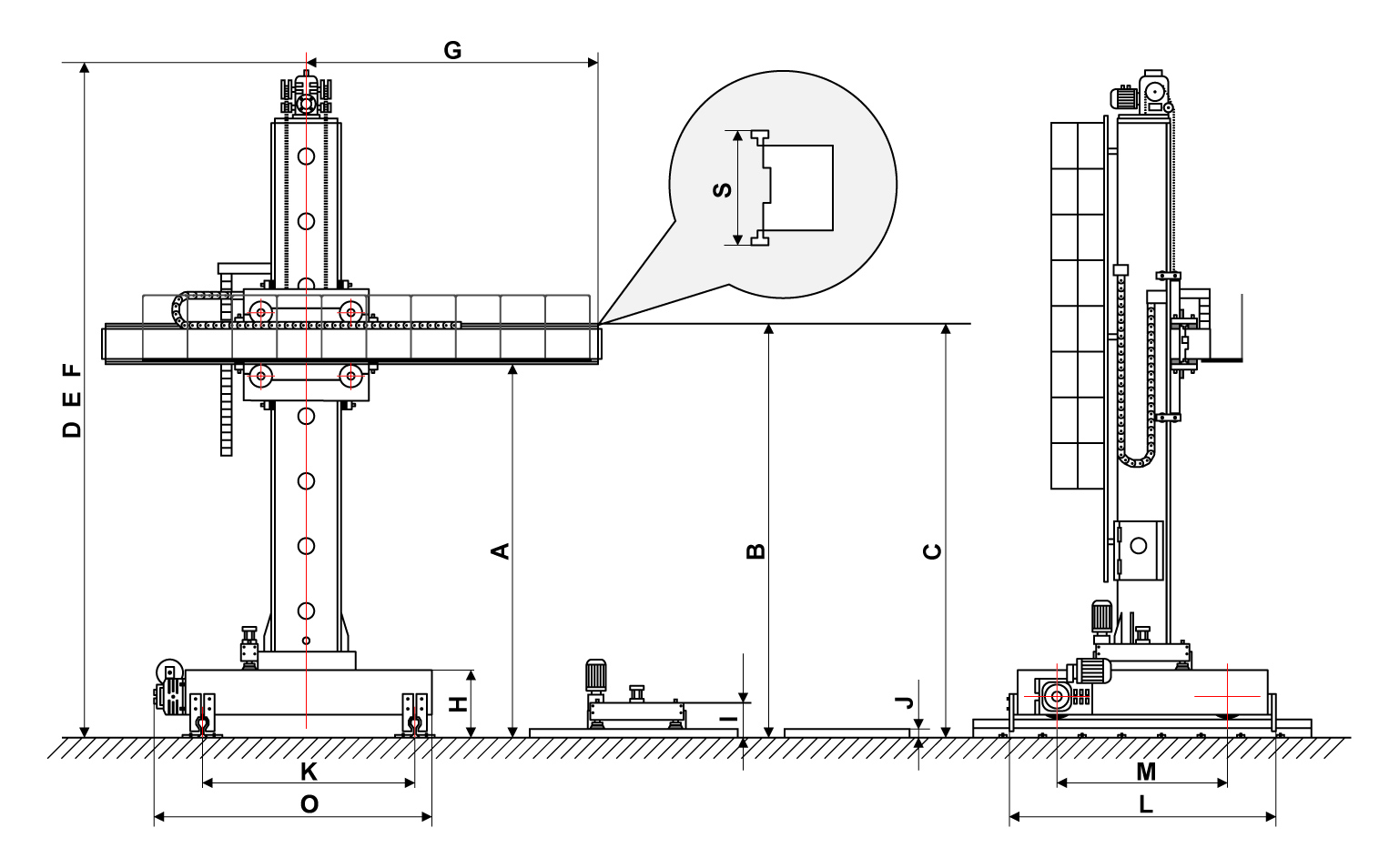

| Рабочий диапазон перемещения по вертикали, м | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| Максимальная высота горизонтальной балки А (с тележкой), мм | 4350 | 5350 | 6350 | 7350 | 8350 | 9350 | 10350 |
| Минимальная высота горизонтальной балки А (с тележкой), мм | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 |
|
Максимальная высота горизонтальной балки В (с поворотным столом), мм |
3750 | 4750 | 5750 | 6750 | 7750 | 8750 | 9750 |
|
Минимальная высота горизонтальной балки В (с поворотным столом), мм |
750 | 750 | 750 | 750 | 750 | 750 | 750 |
|
Максимальная высота горизонтальной балки С (с стационарным фланцем), мм |
3550 | 4550 | 5550 | 6550 | 7550 | 8550 | 9550 |
|
Минимальная высота горизонтальной балки С (с стационарным фланцем), мм |
550 | 550 | 550 | 550 | 550 | 550 | 550 |
| Общая высота D (с поворотным столом), мм | 5600 | 6600 | 7600 | 8600 | 9600 | 10600 | 11600 |
| Общая высота Е (с поворотным столом), мм | 4150 | 5150 | 6150 | 7150 | 8150 | 9150 | 10150 |
| Общая высота F (с стационарным фланцем), мм | 5400 | 6400 | 7400 | 8400 | 9400 | 10400 | 11400 |
| Скорость подъема, м/мин. | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КС-800
Горизонтальная балка
Максимальная грузоподъемность, кг Максимальная нагрузка на конце балки, кг Высота горизонтальной балки S, мм Скорость горизонтального перемещения, м/мин.
Рабочий диапазон перемещения по горизонтали, м
3
4
5
6
7
8
9
Максимальное удлинение G, мм
3850
4850
5850
6850
7850
8850
9850
Минимальное удлинение G, мм
850
850
850
850
850
850
850
800
800
800
800
800
800
800
500
500
500
500
500
500
500
540
540
540
540
540
540
540
0,15-2,5
0,15-2,5
0,15-2,5
0,15-2,5
0,15-2,5
0,15-2,5
0,15-2,5
Тележка
Скорость перемещения, м/мин.
С электроприводом
Расстояние между рельсами К (от центра до центра), мм
2570
Габариты: Длина, ширина, высота L, О, Н, мм
3050x3050x630
Расстояние между колесами тележки М, мм
2500
0,25-2,5
Поворотный стол
С электроприводом
С ручным приводом
Габариты: Длина, ширина, высота I, мм
1600x1600x250
1000x1000x40
Скорость вращения, об./мин
0,07-0,75
-
Фиксирующий тормоз
Пневматический
Ручной
Стационарный фланец
Длина, ширина, высота J, мм
1000x1000x40
Узнать цены, варианты комплектаций, сроки и условия поставки малой сварочной колонны КС-800 вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.
