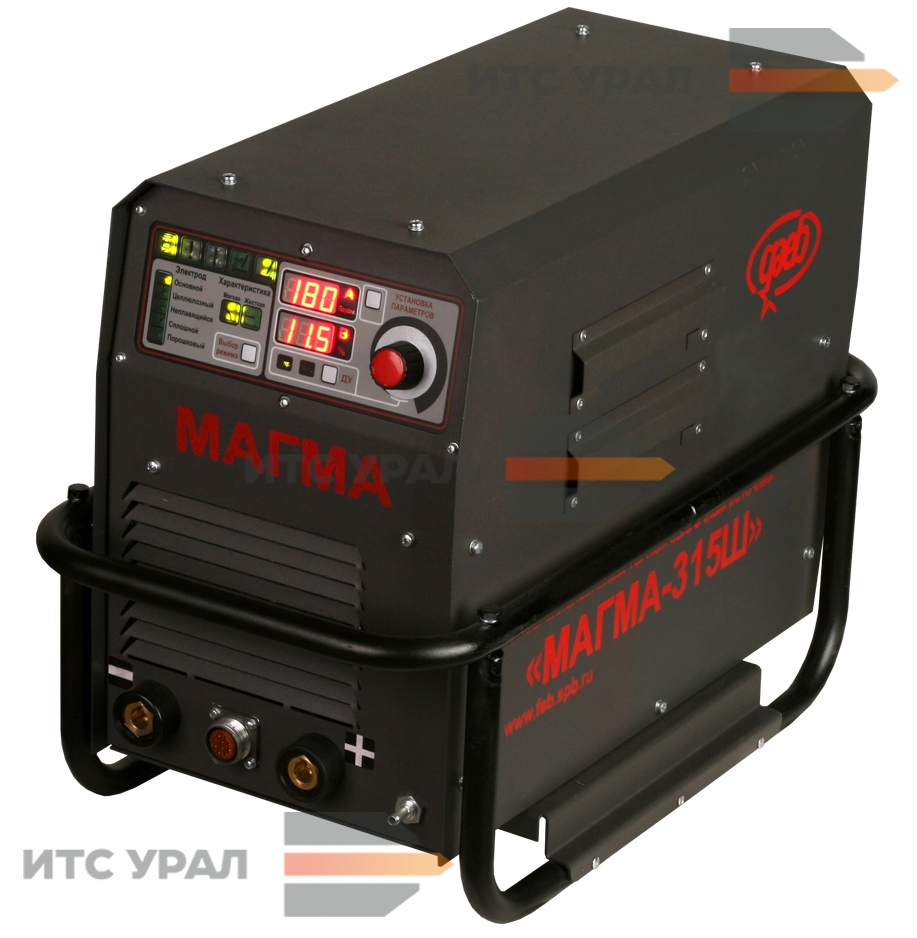

Инверторный сварочный источник для дуговой сварки МАГМА-315Ш предназначен для ручной и автоматической сварки неплавящимся электродом в среде инертных газов (режим РАД [TIG]) черных и цветных металлов, кроме алюминия; для ручной дуговой сварки (режим РД [MMA]) на постоянном токе углеродистых и легированных сталей электродами с основным, рутиловым и целлюлозным покрытием диаметром от 1,5 мм до 6 мм; для резки и строжки металла угольными или металлическими электродами [CAC-A]. Сварочный аппарат имеет падающие внешние характеристики. Питание исмточника может осуществляться как от промышленной сети переменного тока, так и от автономного источника. Магма-315Ш может эксплуатироваться в соответствии с действующими правилами на открытых (наружных) поверхностях угольных и рудничных шахт и разрезов. Узнать варианты комплектации, цены и сроки поставки сварочного аппарата МАГМА-315Ш вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.
ПодробнееПроизводитель
Технические характеристики
Подробное описание товара
Инверторный сварочный аппарат МАГМА-315Ш (380/660В) может эксплуатироваться в следующих условиях:
-
вид климатического исполнения - УЗ по ТУ 3441-107-11155651-08 при верхнем значении рабочей температуры воздуха 40°С и нижнем значении рабочей температуры воздуха минус 40°С;
-
влажность не более 80%, при температуре не более +20°С;
-
вибрации с амплитудой до 0,5 мм и ускорением 15 м/с в диапазоне частот от 1 до 35 Гц;
-
транспортирование в условиях при ударных ускорениях до 100 м/с с длительностью ударных импульсов 5мс;
-
Питание источника может осуществляться от сети: трехфазной 380В; трехфазной 660В; постоянного тока 600В.
Конструкция

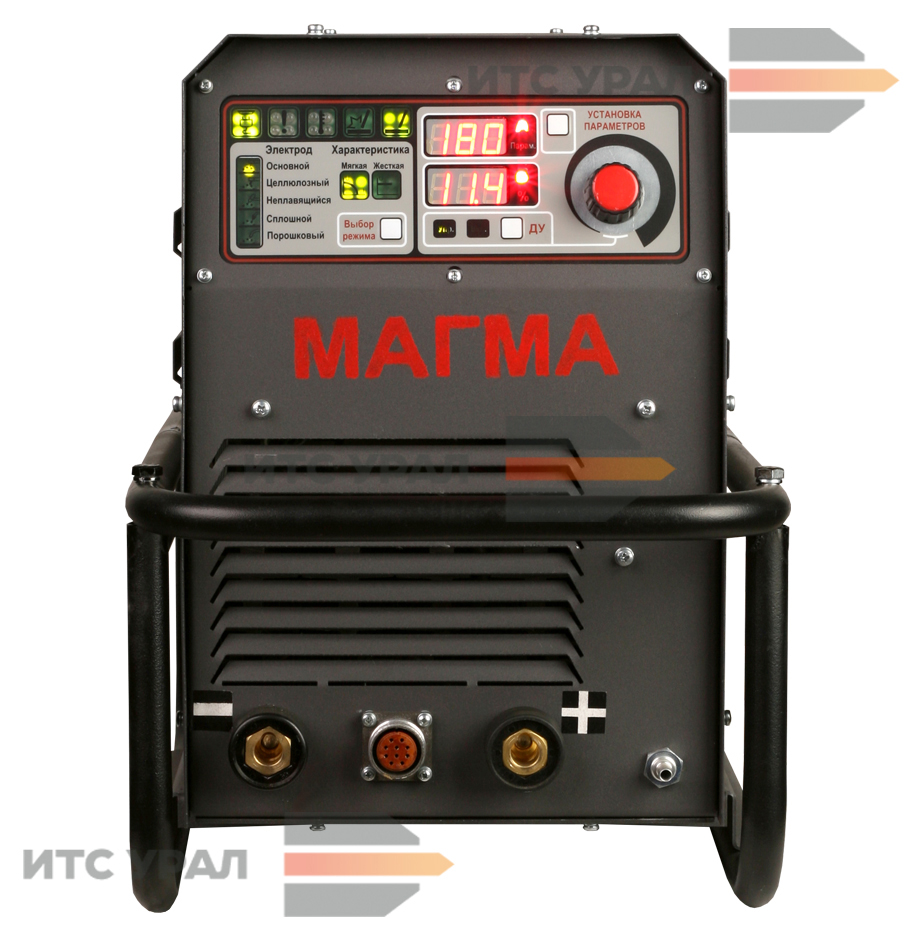

1. Передняя панель источника
На передней и задней панелях источника расположены следующие элементы:
- панель индикации и управления;
- кнопки, расположенные на панели индикации и управления: «Выбор сварочного режима» и «Дистанционное Управление»;
- ручка «Установка значений параметров». Расположенная на панели индикации и управления. Позволяет устанавливать численные значения параметров сварочного процесса;
- газовый штуцер для подключения горелки для аргонодуговой сварки (под трубку с внутренним диаметром 5,5мм);
- плюсовой силовой разъем для подключения сварочного кабеля (клица 35-70);
- разъем для подключения кабеля дистанционного управления (ДУ) от пульта ДУ (2РМД24Б10Г5В1);
- минусовой силовой разъем для подключения сварочного кабеля (клица 35-70);
- сетевой автоматический выключатель. Используется для включения и выключения источника (ВА47-29 380В, 50Гц, 63А);
- сальник для подвода кабеля питания;
- информационная шильда;газовый штуцер для подвода аргона (под трубку с внутренним диаметром 6мм или 9мм).
- газовый штуцер для подвода аргона (под трубку с внутренним диаметром 6мм или 9мм);
2. Панель управления
На панели управления сварочного источника расположены дискретные светодиодные индикаторы, два трехразрядных семисегментных индикатора, кнопки выбора режима и ручка установки параметров с кнопкой. Индикация и органы управления показаны на рисунке
- индикатор «СЕТЬ». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда сетевое питание сварочного источника находится в норме и мигает, если сетевое питание выходит за допустимые пределы.
- индикатор «АВАРИЯ». Светодиодный индикатор красного цвета. Индикатор светится постоянно при возникновении условий, когда дальнейшая работа сварочного источника не возможна.
- индикатор «ПЕРЕГРЕВ». Светодиодный индикатор красного цвета. Индикатор светиться постоянно при перегреве и во время остывания элементов силового инвертора.
- индикатор «СВАРКА». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно в течение сварочного процесса.
- индикатор «ГОТОВНОСТЬ». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда на разъемах сварочного источника присутствует сварочное напряжение.
- индикатор «ТОК/ПАРАМЕТР». Трехразрядный семисегментный индикатор красного цвета. Индикатор отображает: численное значение сварочного тока в течение сварочного процесса; численное значение сварочного тока по окончанию сварочного процесса, мигая в течение пяти секунд; численное значение установленного сварочного тока в режимах с падающими сварочными характеристиками; буквенно-цифровые обозначения параметров сварочного процесса при их выборе; буквенно-цифровые обозначения возникающих неисправностей сварочного источника.
- индикатор «НАПРЯЖЕНИЕ/ВЕЛИЧИНА ПАРАМЕТРА». Трехразрядный семисегментный индикатор красного цвета. Индикатор отображает: численное значение напряжения на сварочных разъемах источника; численное значение сварочного напряжения по окончанию сварочного процесса, мигая в течение пяти секунд; численное значение установленного сварочного напряжения в режимах с жесткими сварочными характеристиками; численное значение выбранного параметра сварочного процесса при установке; буквенно-цифровые обозначения возникающих неисправностей сварочного источника.
- индикатор «Вольты». Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор «НАПРЯЖЕНИЕ/ПАРАМЕТР» отображает численное значение сварочного напряжения.
- индикатор «Параметр». Светодиодный индикатор красного цвета. Индикатор должен светиться постоянно, когда индикатор «НАПРЯЖЕНИЕ/ПАРАМЕТР» отображает буквенно-цифровые обозначения параметров сварочного процесса.
- Индикатор «Амперы». Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор «ТОК/величина ПАРАМЕТРА» отображает численное значение сварочного тока.
- Индикатор «Проценты». Светодиодный индикатор красного цвета. Индикатор светится постоянно, когда индикатор «ТОК/ВЕЛИЧИНА ПАРАМЕТРА» отображает численное значение параметров сварочного процесса.
- Ручка «Установка значений параметров» механически связана с валом энкодера, и имеет вращение без ограничений в любом направлении. Ручка используется для установки численных значений параметров сварочного процесса. При вращении по часовой стрелке значение параметров увеличивается, против – уменьшатся.
- Кнопка «Выбор параметра». При нажатии на кнопку циклически выбираются параметры сварочного процесса для редактирования. Возврат к редактированию первого параметра осуществляется через 5 сек., если не происходит его редактирование.
- Индикатор ДУ «Вкл.». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда управление сварочным источником и его включение осуществляется дистанционно (например: от пульта дистанционного управления или блока подачи проволоки).
- Индикатор ДУ «Упр.». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда управление сварочным источником осуществляется местно.
- Кнопка «Дистанционное Управление». При нажатии кнопки сварочный источник переключается между дистанционным и местным режимами управления.
- Кнопка «Выбор сварочного режима». При удержании кнопки свыше 3 секунд сварочный источник перейдет в режим выбора сварочного режима.
- Индикатор «Электрод – основной». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с основным покрытием.
- Индикатор «Электрод – Целлюлозный». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки плавящимся электродом с целлюлозным или рутиловым покрытием.
- Индикатор «Электрод – Неплавящийся». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим ручной сварки неплавящимся электродом в среде инертных газов.
- Индикатор «Электрод – Сплошной». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся электродом в среде активных и инертных газов (только для источников «МАГМА-315», «МАГМА-315 (3ф380В)»).
- Индикатор «Электрод – Порошковый». Светодиодный индикатор зеленого цвета. Индикатор светится постоянно, когда выбран режим полуавтоматической сварки плавящимся порошковым самозащитным электродом (только для источников «МАГМА-315», «МАГМА-315 (3ф380В)»).
Источник оснащен защитным каркасом, выполненным из стальной трубы. Каркас защищает корпус источник и органы управления источника от возможных боковых ударов и падения.
Компоновка узлов источника выполнена таким образом, что охлаждающий воздух проходит сквозь аппарат. Причём внутри аппарат разделён на две зоны, «грязную» и «чистую», В «грязной зоне» находятся все термонагруженные элементы (радиаторы, трансформаторы и дроссели). В «чистой зоне» располагается управляющая электроника. Таким образом, грязь и пыль попадающая с потоком воздуха, не откладывается на платы управления что значительно продлевает срок службы сварочного источника.
