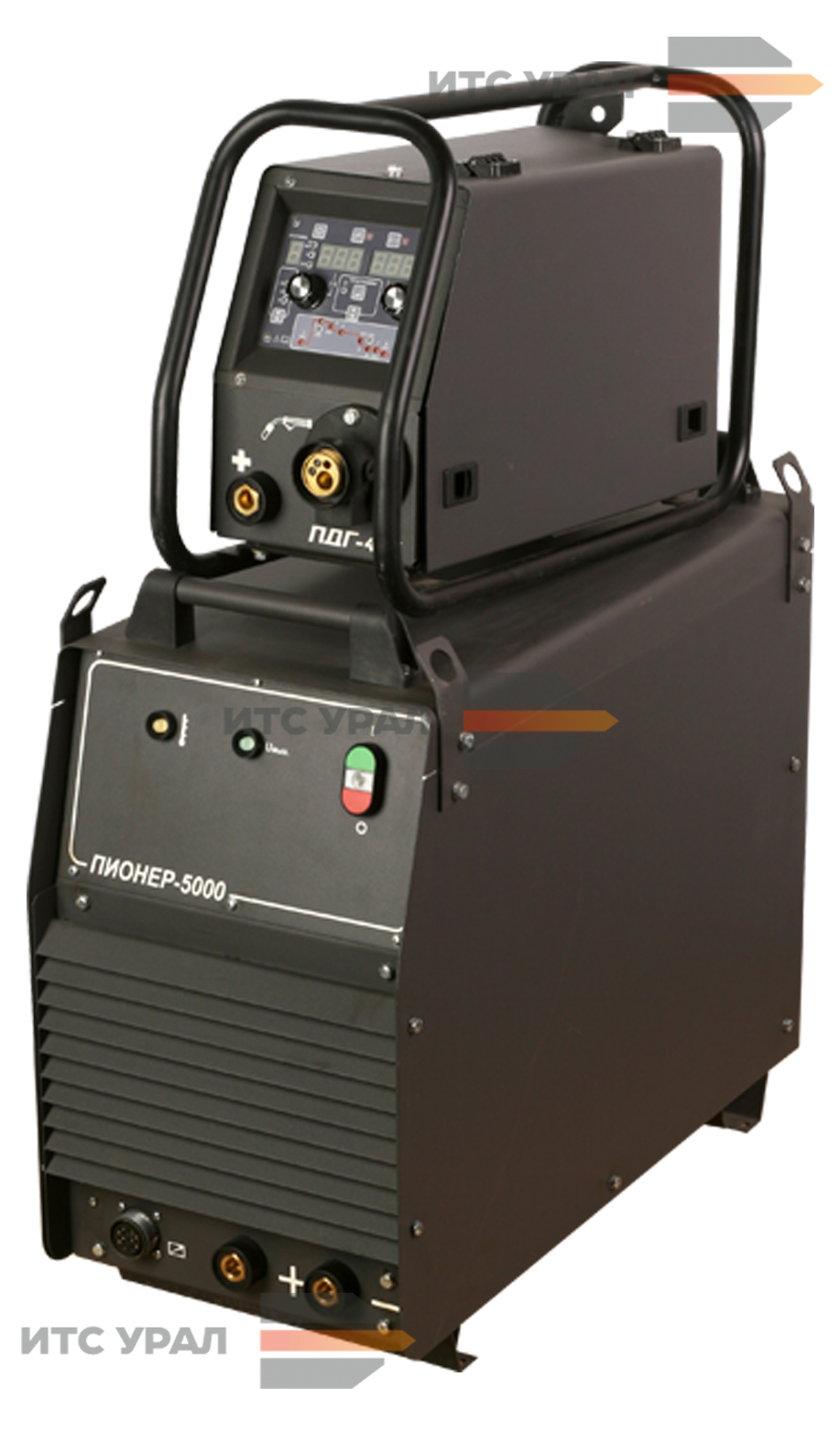

Пионер-5000 с ПДГ-416, Полуавтомат сварочный

Комплект ПДГ-416 и Пионер-5000 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов изделий из малоуглеродистых и низколегированных сталей.

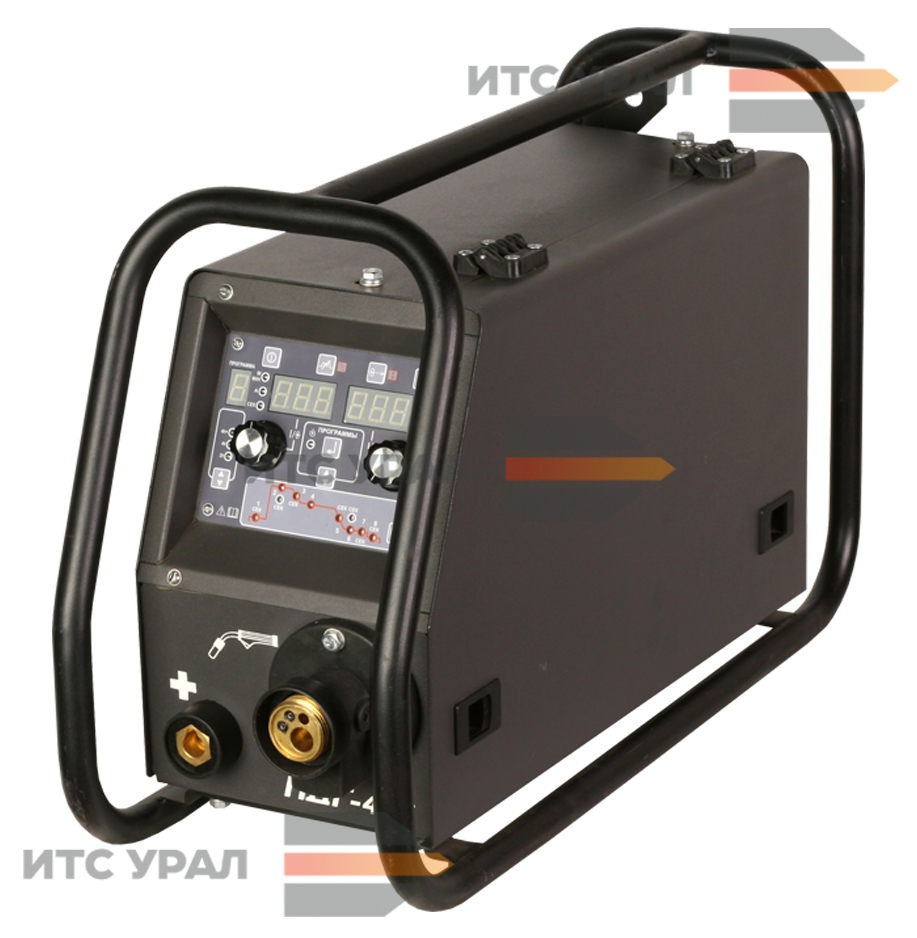

Подающий механизм для дуговой сварки ПДГ-416 совместно с выпрямителями Пионер-5000 предназначен:

• для полуавтоматической сварки плавящимся электродом в среде защитных газов [MIG/MAG];
• для сварки углеродистых, легированных и коррозионностойких сталей на постоянном токе [MMA] металлическими электродами с покрытием;
• для сварки неплавящимся электродом на постоянном токе в среде аргона [TIG LiftArc]) всех металлов, за исключением алюминия и его сплавов;
• для воздушно-дуговой строжки неплавящимся угольным (графитовым) электродом [CAC-A].

Полуавтомат имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется энкодером, расположенным на механизме подачи. Управление полуавтоматом осуществляется с помощью органов управления, расположенных на механизме подачи, и кнопки на горелке.

Полуавтомат имеет 10 программ сварочных циклов с запоминанием в энергонезависимой памяти. Для ограничения изменения параметров сварочных циклов введен режим Инженерного меню. Регулирование параметров происходит с помощью энкодеров. Энкодеры имеют тактильное переключение. Регулировка происходит двумя способами.

• Обычный – каждый щелчок энкодера изменяет значение параметра на 1 единицу.
• Ускоренный – при быстром повороте энкодера каждый его щелчок изменяет параметр на 5 единиц.

Полуавтомат имеет 5 режимов работы:

1. Заправка проволоки
2. Продувка газа и Предварительная установка сварочных данных
3. Сварка МИГ/МАГ
4. Сварка ММА
5. Инженерное меню.

В режиме работы "Заправка проволоки" выполняется подача электродной проволоки. Для этого необходимо нажать и отпустить кнопку "Заправка проволоки" (поз.15 рис.2 прил.1), находящейся на передней панели механизма подачи. При этом не происходит подачи газа и включения сварочного выпрямителя. Индикация включения данного режима происходит по индикатору "I" (поз.11 рис.2 прил.1) – «ЗПР». В этом режиме возможна регулировка скорости подачи (от 0,5 до 10,0) м/мин. Данная регулировка проводится ручкой установки "U", контроль введется по индикатору "U". При включении, по умолчанию устанавливается скорость 2,0 м/мин. Время подачи 30 сек отсчитывается от нажатия кнопки "Заправка проволоки" или последнего изменения скорости подачи. Остановить подачу проволоки досрочно можно повторным нажатием кнопки "Заправка проволоки" или нажатием кнопки горелки.

В режиме работы "Продувка газа" выполняется подача газа через горелку. Для этого необходимо нажать и отпустить кнопку "Продувка" находящейся на передней панели механизма подачи. При этом не происходит подачи сварочной проволоки и включения сварочного выпрямителя.

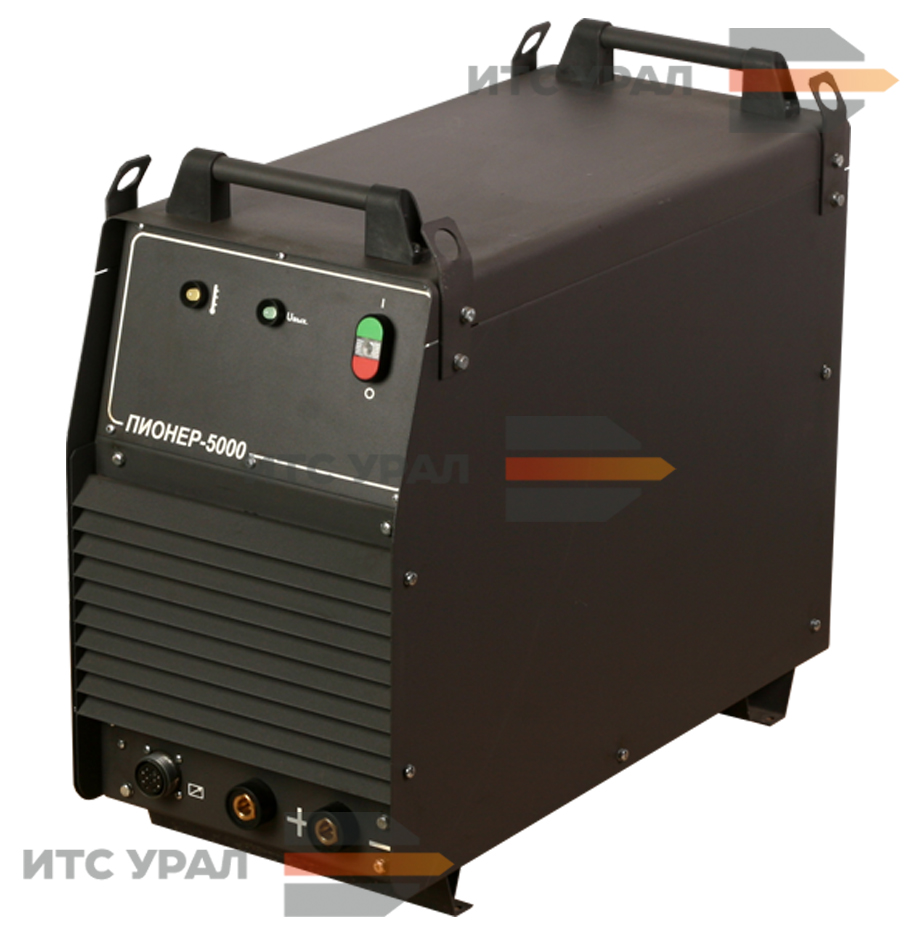

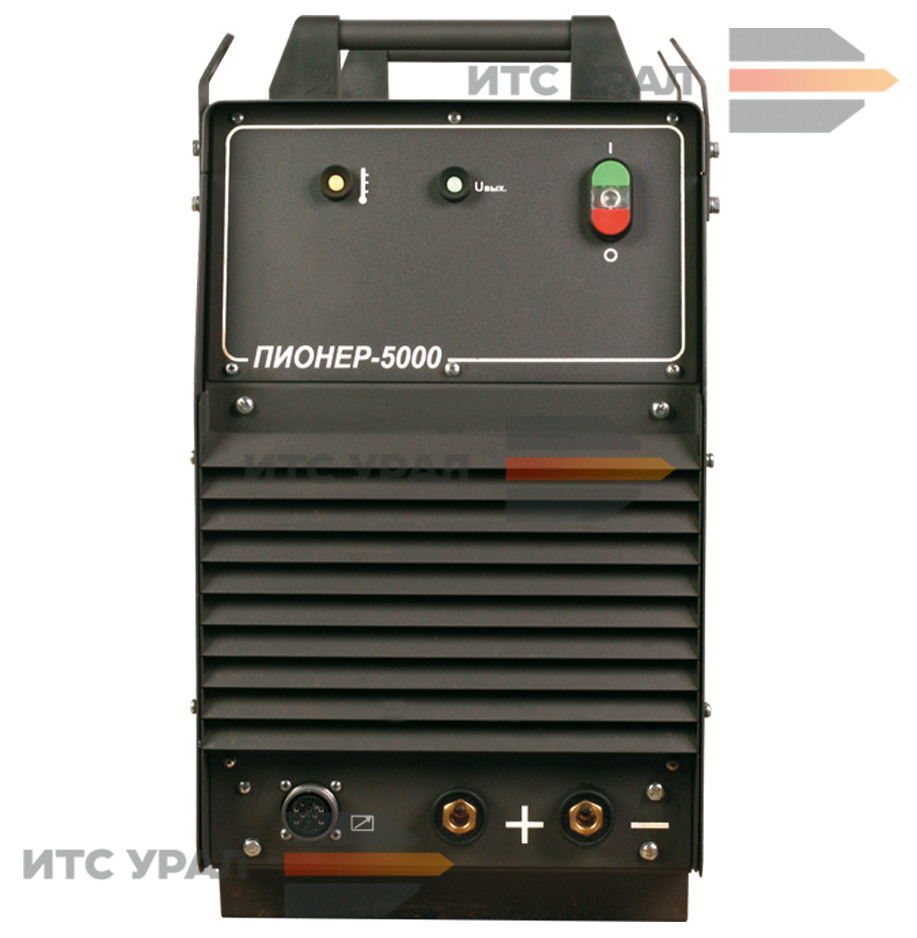

Технические характеристики Пионер-5000

• Номинальное напряжение питающей сети трехфазного переменного тока - 380В
• Частота питающей сети - 3~50 Гц
• Номинальный сварочный ток, при ПН=60% и длительности цикла 10 мин. - 500А
• Hоминальное рабочее напряжение в режиме MMA - 40В
• Hоминальное рабочее напряжение в режиме MIG-МАG - 39В
• Hапряжение холостого хода, не более - 90В (В режиме ММА напряжение холостого хода снижается до значения 12В)
• Наименьший сварочный ток, не более - 50А
• Наибольший сварочный ток, не менее - 500А
• Пределы регулирования рабочего напряжения в режиме MMA - 22-40В
• Пределы регулирования рабочего напряжения в режиме MIG-МАG - 16,5-39В
• КПД - 90%
• Номинальный ток главных цепей автомата защиты (с характеристикой срабатывания электромагнитного расцепителя "D") - 3А
