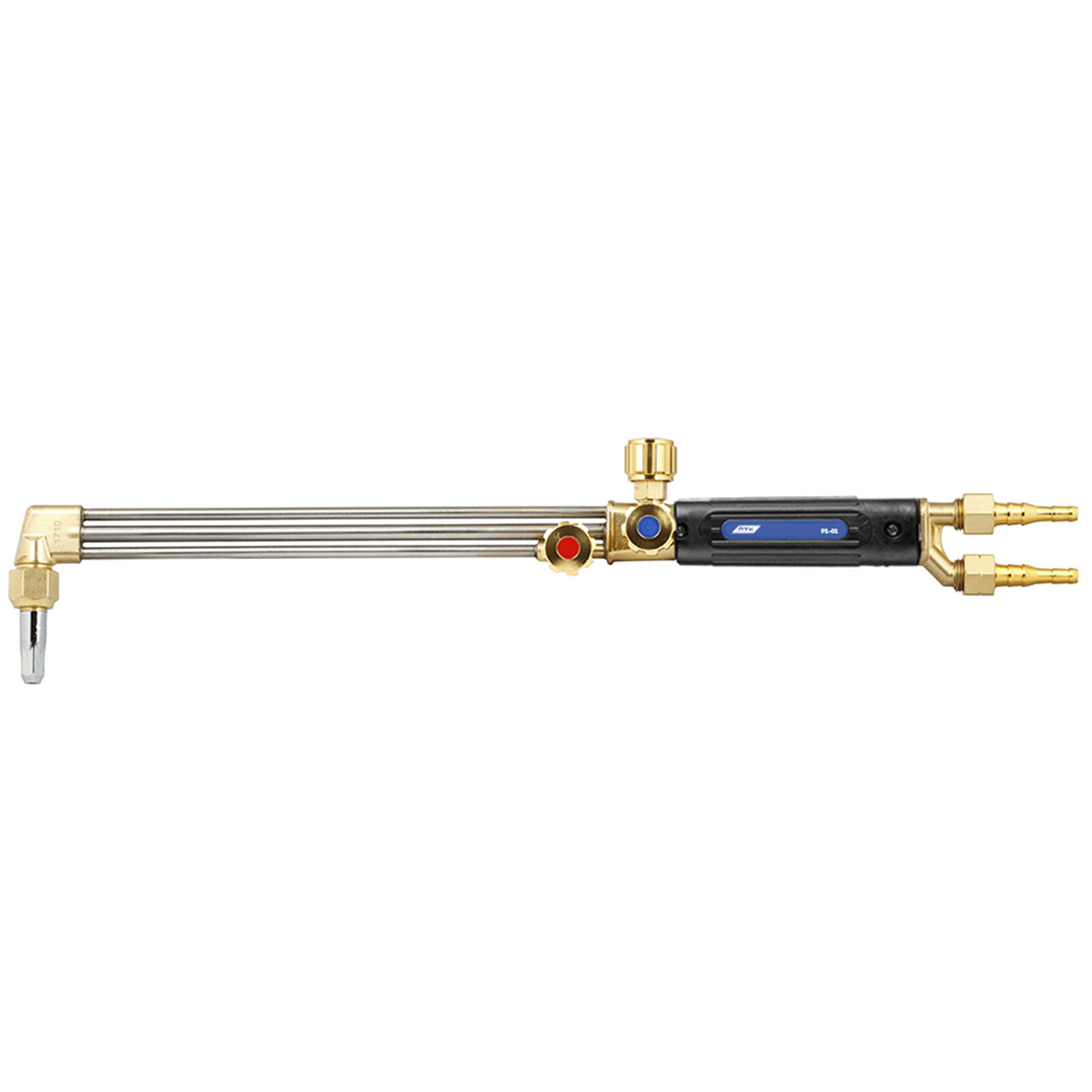

Р1-01, Резак внутрисоплового смешения газов универсальный (001.020.115)

Универсальный резак Р1-01 внутриголовочного смешения газов предназначен для ручной кислородной резки листового и сортового металлопроката из низкоуглеродистых сталей толщиной до 80 мм. Резак обладает повышенной надежностью конструкции, которая достигается за счет штампованных латунных элементов резака.

Резак может работать на пропане и ацетилене. Выбор газа зависит от установленных неразборных мундштуков внутриголовочного смешения газов. Мундштуки имеют два запорных пояска, которые обеспечивают смешение газов непосредственно в головке резака, обеспечивая безопасное использование. Резак поставляется в сборе с пропановым мундштуком №2П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.

Основные параметры универсальных резаков Р1-01 соответствуют требованиям к резакам типа Р1 по ГОСТ 5191 «Резаки инжекторные для ручной кислородной резки».

Комплект поставки:

• Резак универсальный Р1-01 – 1 шт.
• Мундштук пропановый №2П – 1 шт.
• Ниппель универсальный диаметром 6/9 мм – 2 шт.
• Гайка накидная M16х1,5 – 1 шт.
• Гайка накидная M16х1,5LH – 1 шт.
• Руководство по эксплуатации – 1 шт.

ВНИМАНИЕ: В основной комплектации резаки поставляются только с мундштуком №2П (на пропан/метан). При необходимости комплектации резака для работы на горючем газе ацетилене нужно дозаказать мундштуки под ацетилен (№ 1А; № 2А; № ЗА).

Особенности резака Р1-01:

• Резак не требует установки огнепреградительных клапанов.
• Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи горючего газа.
• Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Устройство и принцип работы:

Работа резака основана на нагреве подогревающим пламенем начальной точки реза до температуры воспламенения металла с последующим сжиганием его в струе режущего кислорода. Резак состоит из частей: рукоятки с вентилями подогревающего кислорода и горючего газа, вентиля режущего кислорода, присоединительными штуцерами кислорода  и горючего газа с накидными гайками и ниппелями для присоединения резинотканевых рукавов Ø 6/9, трех трубок, головки, в которой происходит смешивание горючего газа и кислорода подогревающего, и мундштука, имеющего узел смешивания кислорода и горючего газа. Газосмесительный мундштук не разборный, состоит из двух частей. Внутренняя часть - шестиканальный смеситель, сопрягающийся с головкой по двум коническим пояскам с углом 30°, и внутренний мундштук с каналом режущего кислорода и шлицами, образующими с наружным мундштуком каналы для выхода горючей смеси. Расположение смесительного узла в мундштуке повышает безопасность резака при возникновении внутреннего горения (обратного удара). Трубки из прочной нержавеющей стали. Возможна быстрая и удобная смена мундштуков прямо на рабочем месте без применения тисков. Шлицевое исполнение выходных каналов мундштука избавляет рабочего от трудоемкой операции центровки внутреннего мундштука относительно наружного.
