Выпрямитель для дуговой сварки СТРОИТЕЛЬ-326 предназначен для ручной дуговой сварки на постоянном токе покрытыми электродами углеродистых, легированных и коррозионностойких сталей (режим РД [MMA]); для резки и строжки металла угольными или металлическими электродами [CAC-A]; для аргонодуговой сварки неплавящимся электродом на постоянном токе (режим РАД [TIG]) изделий из чугуна, стали и цветных металлов (кроме алюминия). Выпрямитель имеет падающие внешние характеристики. Питание выпрямителя может осуществляться как от промышленной сети переменного тока, так и от автономного источника.
ПодробнееПроизводитель
Технические характеристики
Подробное описание товара
Выпрямитель для дуговой сварки СТРОИТЕЛЬ-326 предназначен:
-
для ручной дуговой сварки на постоянном токе покрытыми электродами углеродистых, легированных и коррозионностойких сталей (режим РД [MMA]);
-
для резки и строжки металла угольными или металлическими электродами [CAC-A];
-
для аргонодуговой сварки неплавящимся электродом на постоянном токе (режим РАД [TIG]) изделий из чугуна, стали и цветных металлов (кроме алюминия).
Выпрямитель имеет падающие внешние характеристики. Питание выпрямителя может осуществляться как от промышленной сети переменного тока, так и от автономного источника. Основой выпрямителя является высокочастотный полупроводниковый преобразователь с быстродействующей системой автоматического регулирования, поддерживающий заданные выходные параметры аппарата.

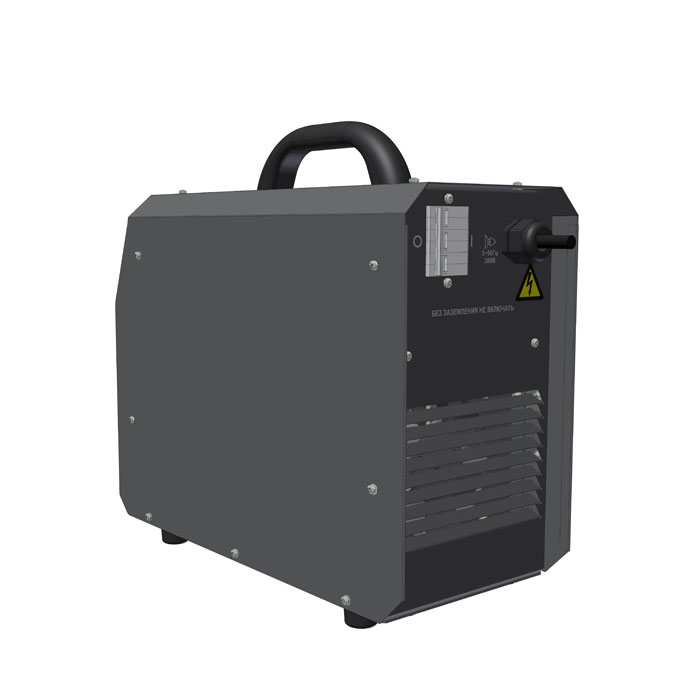

Выпрямитель выполнен в металлическом корпусе, состоящем из каркаса с передней и задней панелями и съемным кожухом. Сверху кожуха установлена ручка для переноски выпрямителя в процессе его эксплуатации.
ОБЩИЙ ВИД, ГАБАРИТНЫЕ РАЗМЕРЫ
|
1 |
Силовой разъем "-" |
|
2 |
Разъем дистанционного управления |
|
3 |
Панель управления |
|
4 |
Силовой разъем "+" |
|
5 |
Ручка для переноски |
|
6 |
Вентилятор |
|
7 |
Автоматический выключатель "Сеть" |
|
8 |
Устройство ввода сетевого кабеля |
На передней панели выпрямителя Строитель-326 расположены:
-
панель управления источником,
-
2 трехразрядных семи сегментных светодиодных индикатора,
-
разъем подключения ПДУ,
-
силовые разъемы для подключения сварочных кабелей (кабеля с электрододержателем и кабель заземления).
ПАНЕЛЬ ИНДИКАЦИИ И УПРАВЛЕНИЯ
|
1 |
Трехразрядный семисегментный индикатор красного цвета "ТОК (А) / ПАРАМЕТР" |
|
|
Индикатор отображает:
|
|
2 |
Трехразрядный семисегментный индикатор красного цвета "НАПРЯЖЕНИЕ (В) / ЗНАЧЕНИЕ" |
|
|
Индикатор отображает:
|
|
3 |
Кнопка "МЕНЮ" |
|
|
Позволяет переходить из состояния готовности к сварке к состоянию выбора сварочного режима.
|
|
4 |
Кнопка "ВЫБОР" |
|
|
Последовательным нажатием на кнопку осуществляется переключение между:
|
|
5 |
Светодиод "(!)" [АВАРИЯ] |
|
|
Означает возникновение неисправности сварочного выпрямителя. Также светодиод моргает в режиме настройки сварочного выпрямителя. |
|
6 |
Ручка регулировки |
|
|
Позволяет изменять в большую или меньшую сторону:
|
|
7 |
Светодиод "ПДУ ВКЛ." |
|
|
Горит при подключении к выпрямителю пульта дистанционного управления. |
|
8 |
Панель индикации сварочных режимов |
|
|
На выбранный режим указывает горящий светодиод. |
|
9 |
Индикатор "СВАРКА" |
|
|
Мигает в режиме готовности к сварке. В момент сварки горит постоянно. |
Выпрямитель может комплектоваться защитной пластиной для препятствия механических повреждений ручки энкодера.

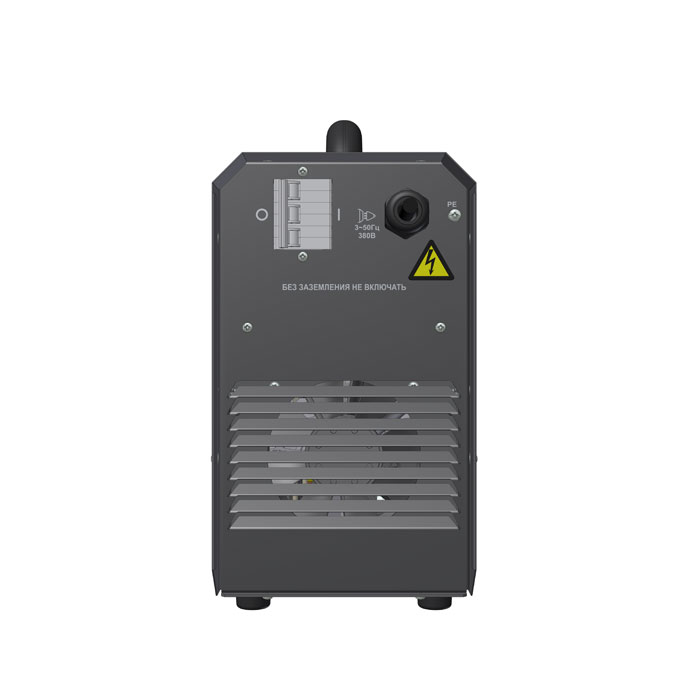

В выпрямителе Строитель 326 реализована система принудительного воздушного охлаждения. Продув горизонтальный, вентилятор расположен в задней части выпрямителя, охлаждение обеспечивают алюминиевые радиаторы. Вентилятор включается во время работы выпрямителя под нагрузкой и отключается в режиме ожидания (холостого хода).
При перегреве силовых транзисторов срабатывает тепловая защита (выключается сварочный ток) и загорается символ "ПЕРЕГРУЗКА" на семи сегментном индикаторе панели управления.
Проверка входящего питающего напряжения: аппарат Строитель-326 может работать, если сетевое напряжение находится в пределах 300-450 В. При напряжении ниже или выше этих пределов выдает сообщение об ошибке.
В сварочном аппарате Строитель-326 предусмотрена возможность выбора сварочного задания (5 заданий) и настройка сварочных параметров для каждого из 4-х режимов сварки:
-
ручная дуговая сварка электродами с основным покрытием;
-
ручная дуговая сварка электродами с целлюлозным покрытием;
-
ручная аргонодуговая сварка неплавящимся электродом;
-
импульсная ручная дуговая сварка.
Выпрямитель сохраняет последние использованные сварочные параметры и устанавливает их при включении.
Для режима ручной дуговой сварки основным и целлюлозным электродом (РД [
MMA]) действуют три настраиваемых параметра сварки:-
Величина Горячего старта (HOT START) - кратковременного повышения сварочного тока при возбуждении дуги. Облегчает начальный этап сварки, форсирует начальный расплав электрода и формирование сварочной ванны. Устанавливается в процентах от установленного сварочного тока (0-100%).
-
Время горячего старта (HOT START). Устанавливается в пределах от 0,0-3,0 секунд с шагом 0,1 сек.
-
"Форсаж дуги" (ARC FORCE) обеспечивает увеличение сварочного тока при уменьшении дугового промежутка и в коротком замыкании. Режим предназначен для уменьшения вероятности залипания электрода и увеличения проплавляющей способности дуги. Увеличение тока устанавливается от 0 до 100% сварочного тока.
Импульсный режим РД [
MMA] предполагает чередование включения базового тока и тока паузы (для охлаждения сварочной ванны). Сварочный процесс имеет следующую форму:
-
Рабочий ток - настраиваемый с основной ручки или пульта в момент готовности или во время сварки.
-
Ток паузы - чаще всего минимальное значение сварочного тока, применяемое к данному типу и диаметру электрода
-
Во время действия паузы источник генерирует пучок стабилизирующих узких импульсов для поддержания рабочего состояния дуги. Амплитуда этих импульсов устанавливается равной величине рабочего тока, длительность – настраиваемая.
|
Настраиваемые параметры для режима сварки неплавящимся электродом РАД [ TIG] |
Настраиваемые параметры для Импульсного режима РД (помимо приведенных слева, как для Основного и Целлюлозного) |
|
Ток поджига в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А. Период действия нарастания тока сварки в амперах. Диапазон регулировки от 0,2 до 5,0 сек. с шагом 0,1 сек. Период действия спада тока сварки в амперах. Диапазон регулировки от 0,5 до 5,0 сек. с шагом 0,1 сек. Ток заварки картера в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А. Ток основной в амперах. Диапазон регулировки от 40 до 300 А с шагом 1 А. |
Период действия рабочего тока в секундах. Диапазон регулировки от 0,0 до 3,0 сек. с шагом 0,1 сек. При значении 0,0 - рабочий ток не действует. Ток в паузе в Амперах. Период действия тока Паузы в секундах. Диапазон регулировки от 0,0 до 3,0 сек. с шагом 0,1 сек. При значении 0,0 - ток паузы не формируется. Длительность стабилизирующих импульсов во время действия паузы. В миллисекундах. Диапазон регулировки 0-50 мсек. При значении равном 0 - импульсы не формируются. |
Способ возбуждения дуги при сварке в режиме РАД [
TIG] – контактный ("лифт", LIFT ARC).Компания «ИТС-Урал» является официальным сертифицированным представителем АО Научно-Производственной Фирмы «ИТС» с правом продажи и технического обслуживания сварочного оборудования и материалов, производимых предприятиями Группы Компаний «ИТС» (торговые марки «ЭСВА», «Сэлма», «ИТС»).
Узнать варианты комплектации, цены и сроки поставки сварочного инвертора Строитель-326 вы можете, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.
