Тележка для полуавтомата сварочного БИМАРК MIG-350/500 «Высокая» под блок водяного охлаждения

Тележка предназначена для размещения и транспортировки комплектного полуавтомата БИМАРК MIG-350 / БИМАРК MIG-500 PRO Line (или аналогичных по габаритам и весу полуавтоматов) в паре с блоком водоохлаждения БВА-02.

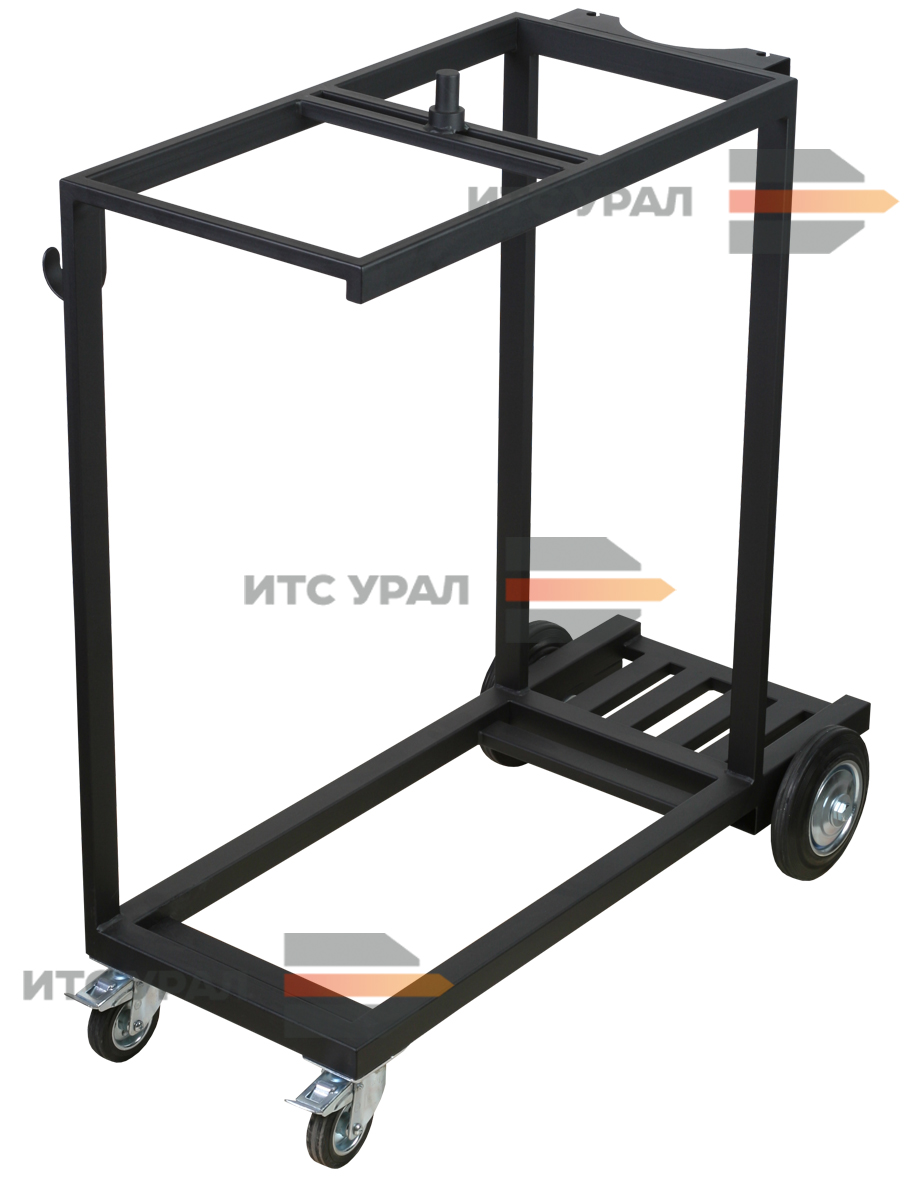

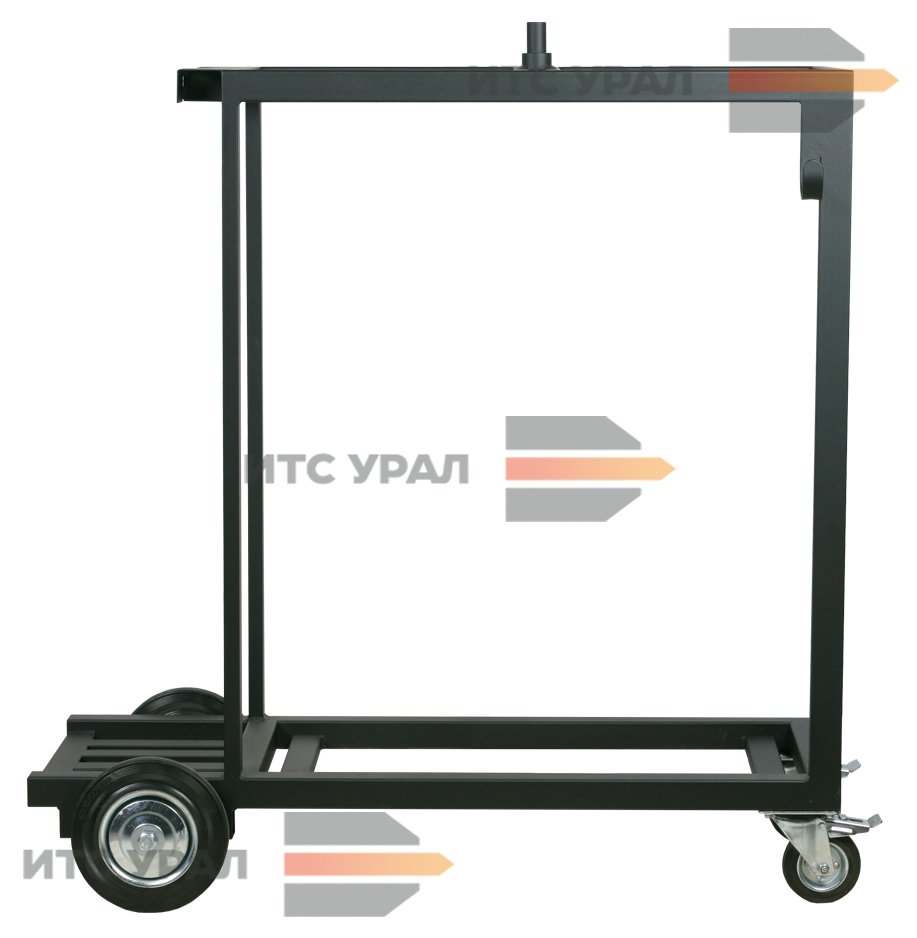

Рама тележки изготовлена из стальной профильной трубы разных размеров. Основание, стойки и верхняя площадки получают различные нагрузки, поэтому изготовлены с разными запасами прочности.

Для защиты от коррозии тележка окрашена порошковым методом.

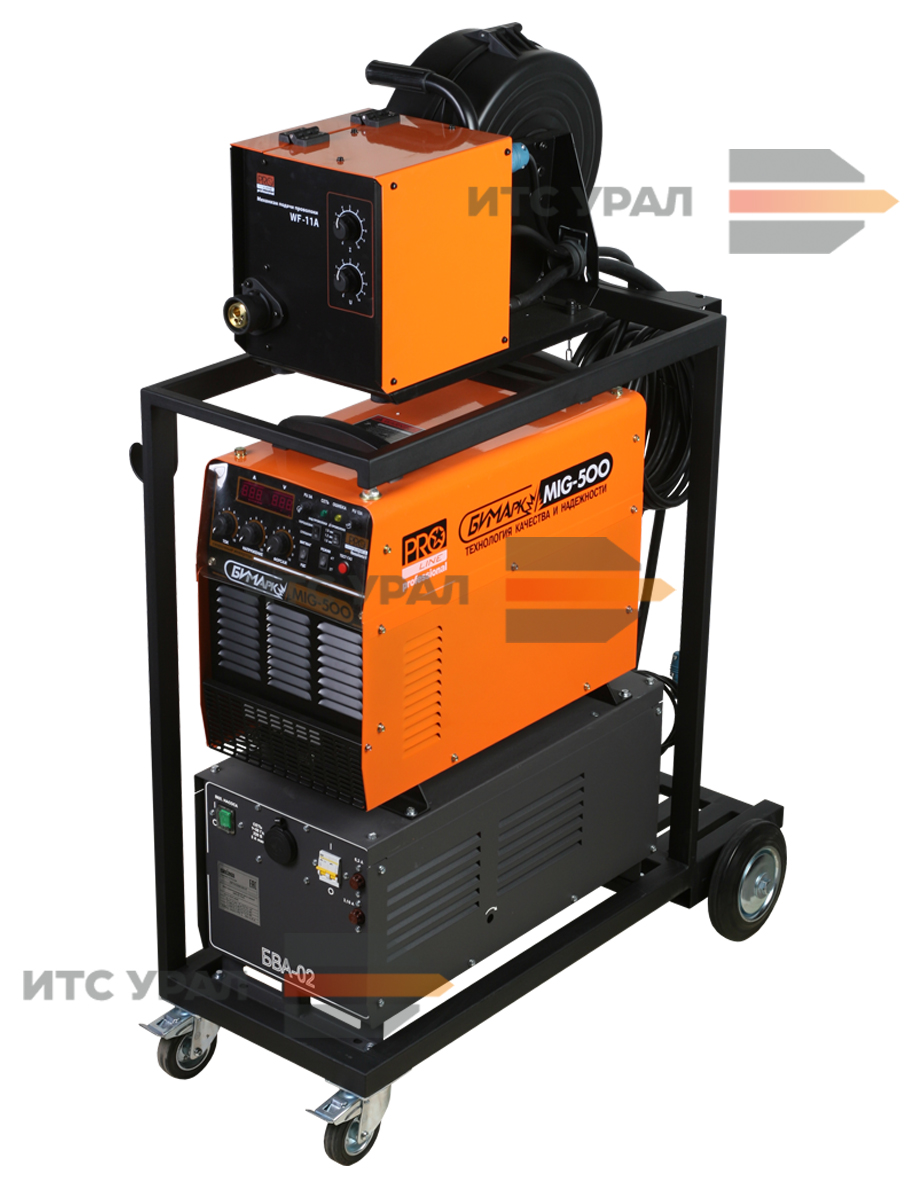

На нижней платформе болтами крепится блок водоохлаждения БВА-02, на него через переходные планки устанавливается источник тока. Полуавтомат размещается на верхней площадке на штыре. Установка на штырь полуавтомата позволяет поворачивать его вокруг оси. Фиксация на штыре, а также ограничителей полуавтомата не предусмотрена для удобства снятия или транспортировки.

В случае, если необходимо разнести источник тока и механизм подачи, полуавтомат снимается с площадки и переносится в пределах длин кабелей без каких-либо отключений.

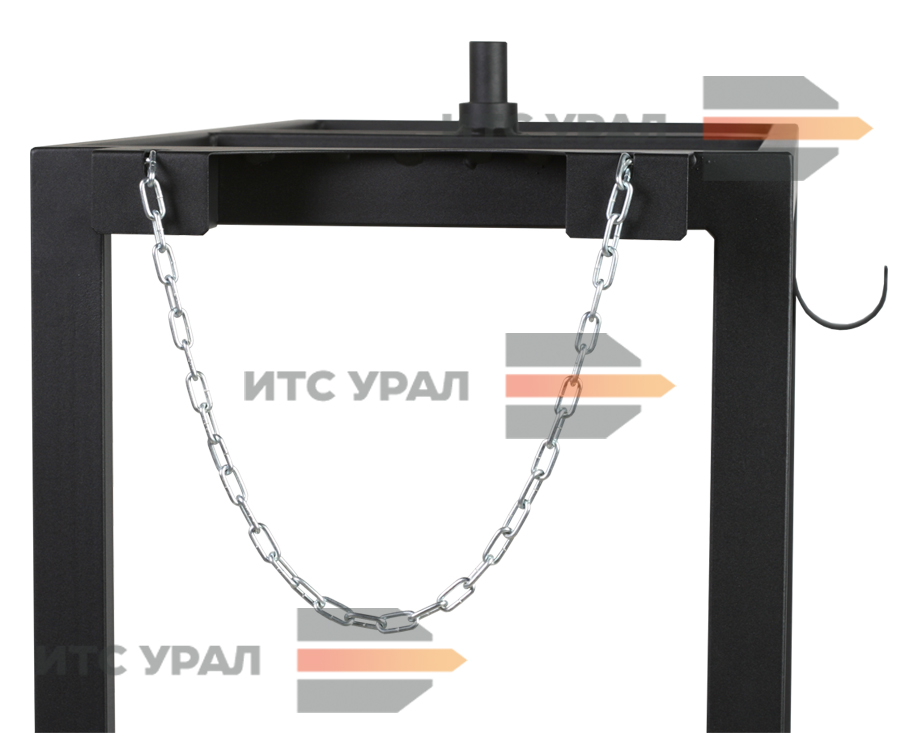

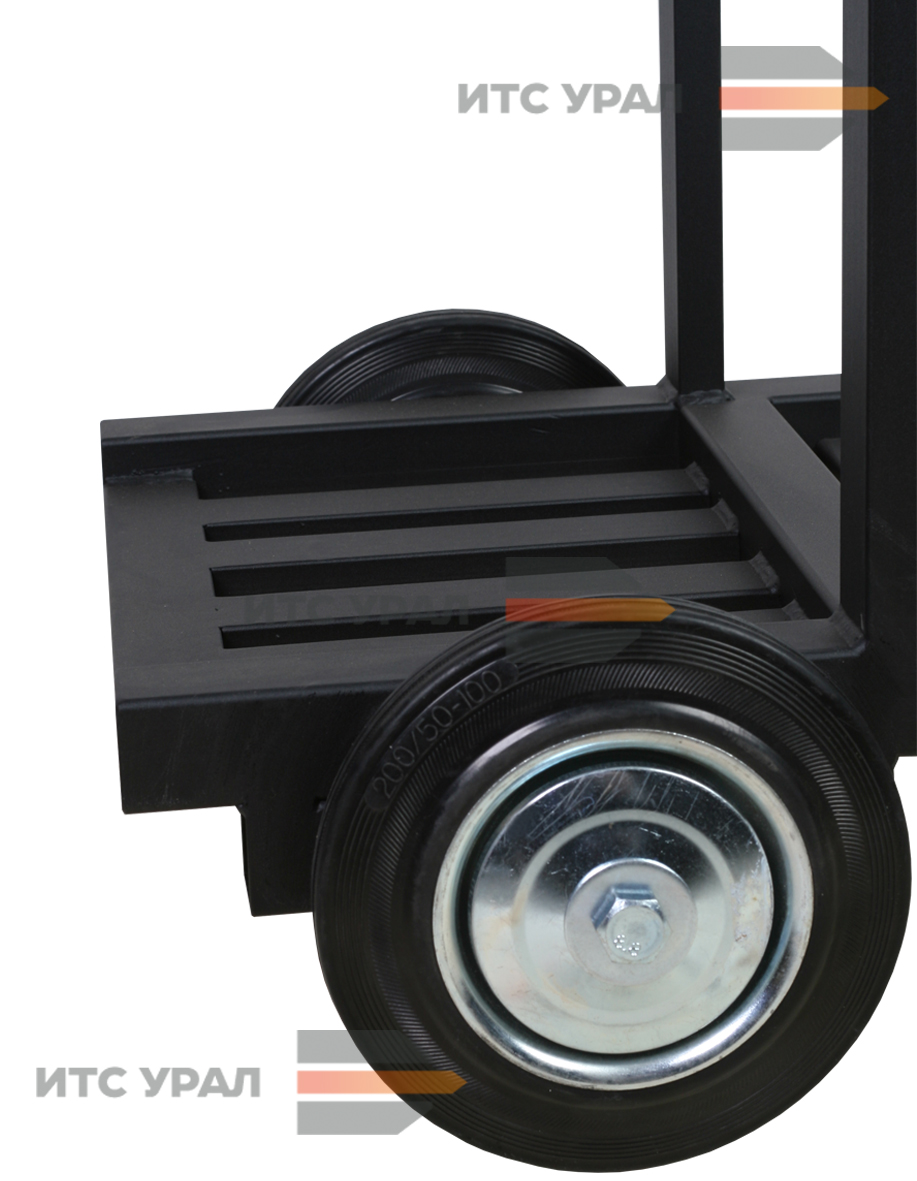

На нижней площадке в задней части тележки предусмотрено место под установку газового баллона объёмом до 50 л. Площадка под баллон усилена. Крепление баллона на тележке производится цепью в поясе верхней площадки.

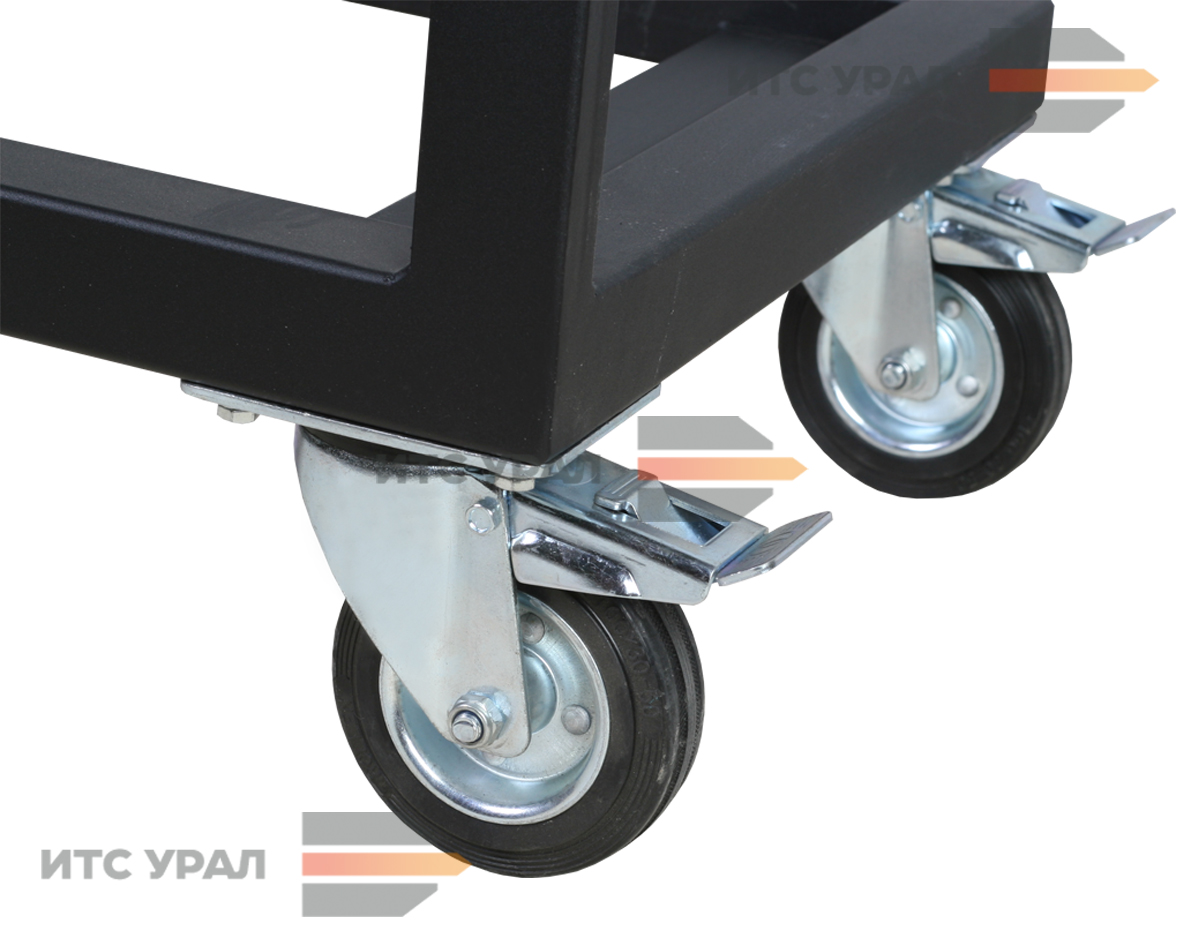

Для передвижения тележки со сварочным аппаратом она установлена на колёса: передние – поворотные с фиксацией поворота, задние не поворотные. Прочность колёс рассчитана на удержание и транспортировку комплекта, для чего задние колёса – усиленные. После установки источника тока в тележку он крепится болтами для предотвращения опрокидывания при перемещении тележки. Для удобства перемещения в верхней части тележки есть ручка, для хранения горелки сварочной в свёрнутом состоянии – крюк.

Собственного заземление корпуса тележки не предусмотрено, конструкция не используется без источника сварочного тока, а он имеет заземляющий болт. Источник тока через корпус БВА-02 крепится к основанию тележки болтами. Блок водоохлаждения БВА-02 имеет заземляющий болт.

Данная тележка изготавливается под заказ на производственном участке компании "ИТС-Урал" в Екатеринбурге. Специалисты производственного участка "ИТС-Урал" могут изготовить тележки для сварочного оборудования по эскизам и габаритам заказчика. Сроки изготовления тележки для сварочного полуавтомата зависят от количества изделий и загруженности производства. Сроки необходимо уточнять у менеджеров отдела продаж, позвонив по телефону (343) 222-1-999 или отправив запрос на почту с картой вашего предприятия.
