К специалистам ИТС-Урал повторно обратилось производственное предприятие, специализирующееся на изготовление резервуаров и емкостного оборудования для автоматизации сварки внутренних и наружных под слоем флюса изделий с диаметрами до 3200 мм.

Решение

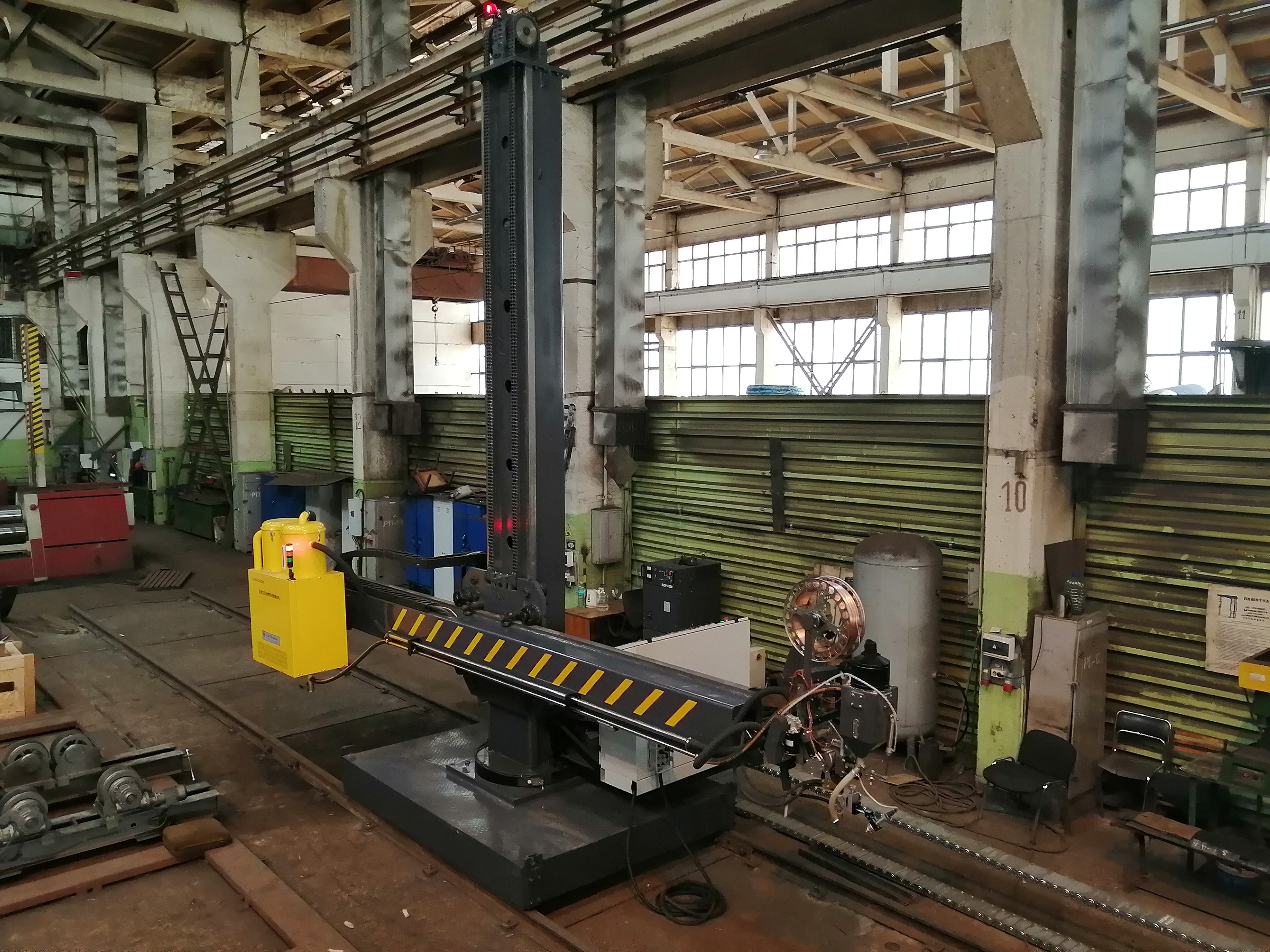

Было предложена сварочная колонна с рабочим ходом 4000х4000 мм. Сварочная часть комплекта была предложена полностью Российского производства. Система управления комплекса была специально разработана под индивидуальные требования заказчика. В комплекте были поставлены опорные роликовые вращатели грузоподъемностью до 10 000 кг с плавной регулировкой межосевого расстояния между роликами.

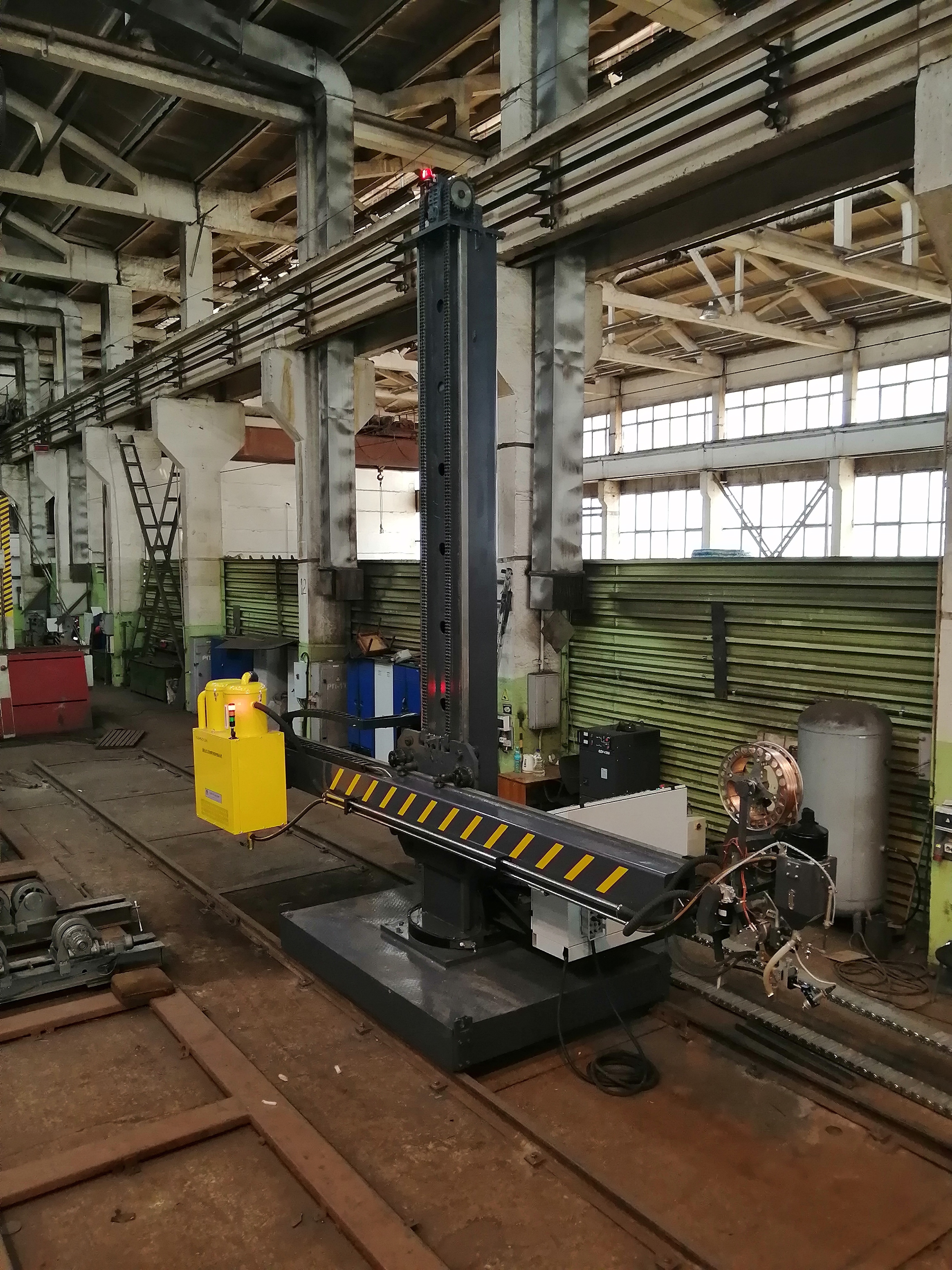

Монтаж_1

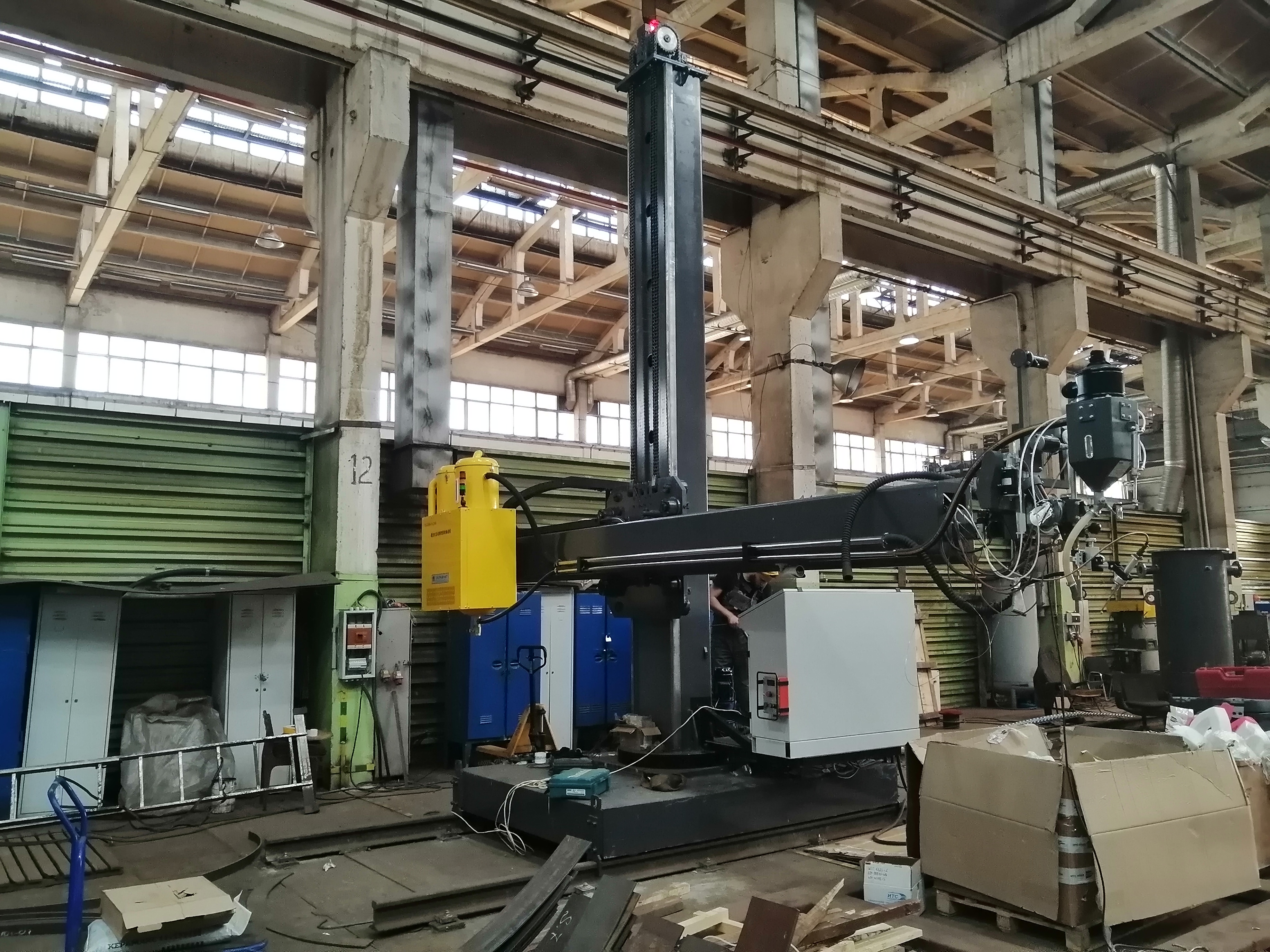

Монтаж_2

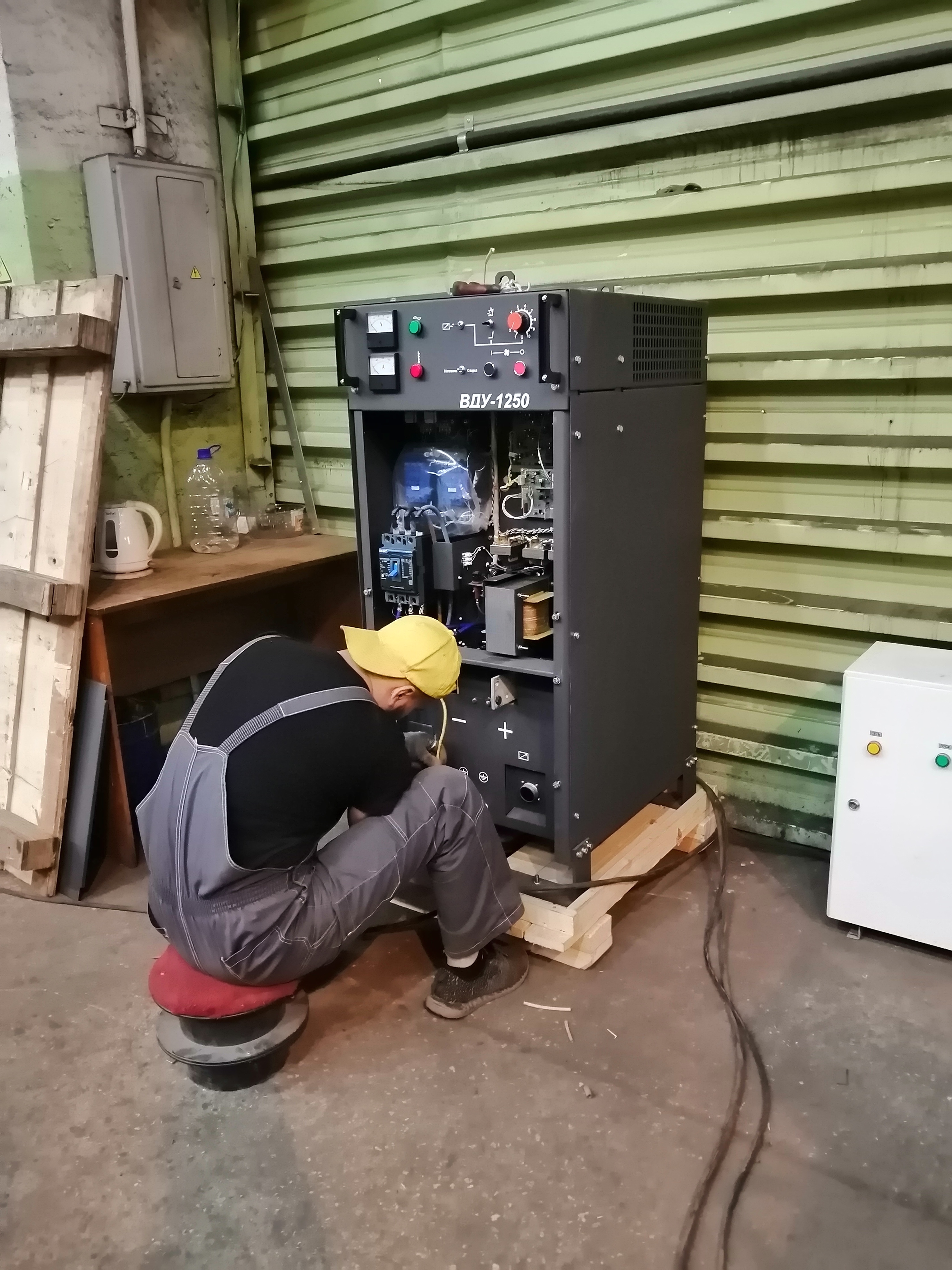

Монтаж _3

Монтаж_4

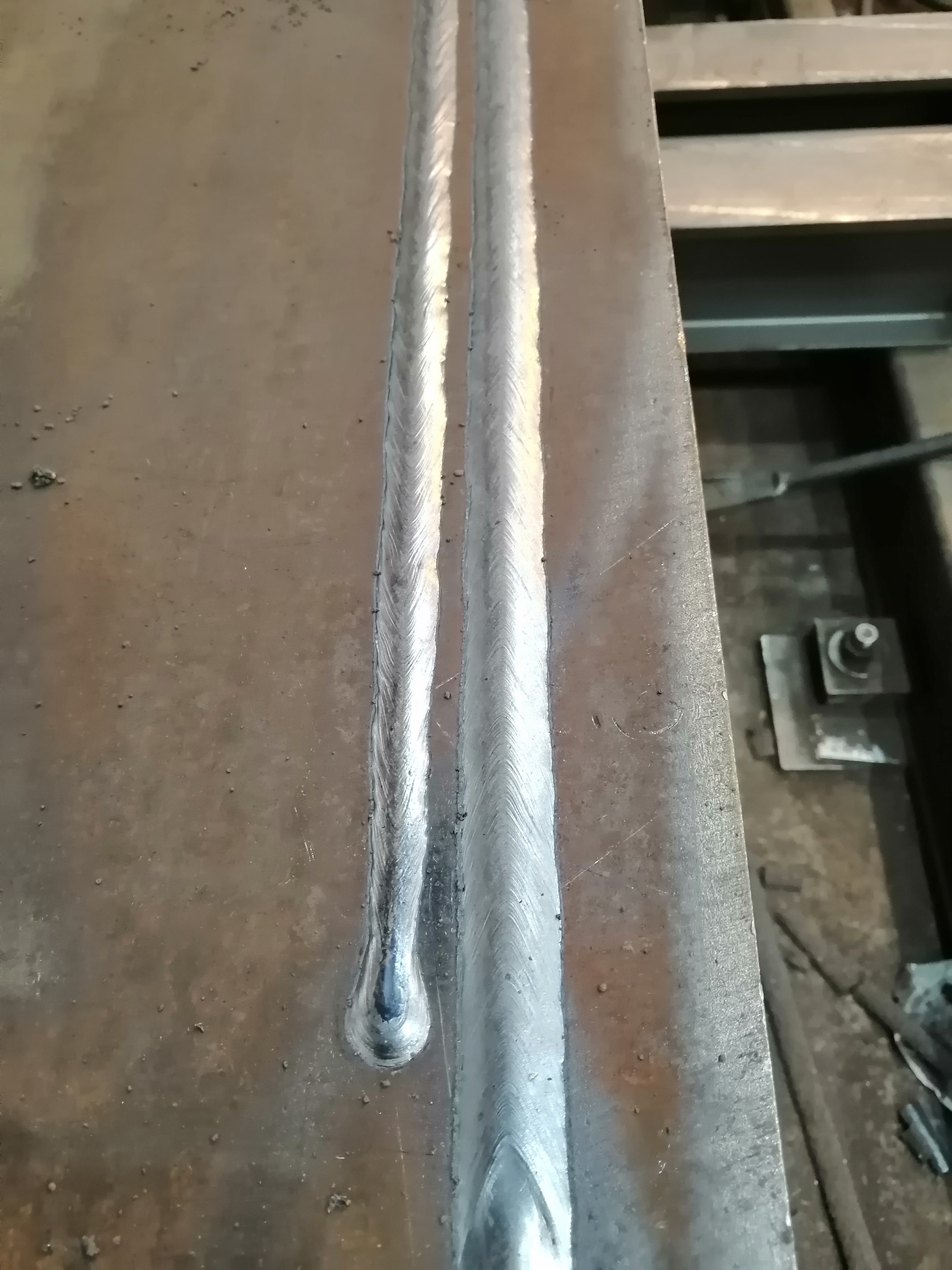

Тестовая настройка режимов сварки

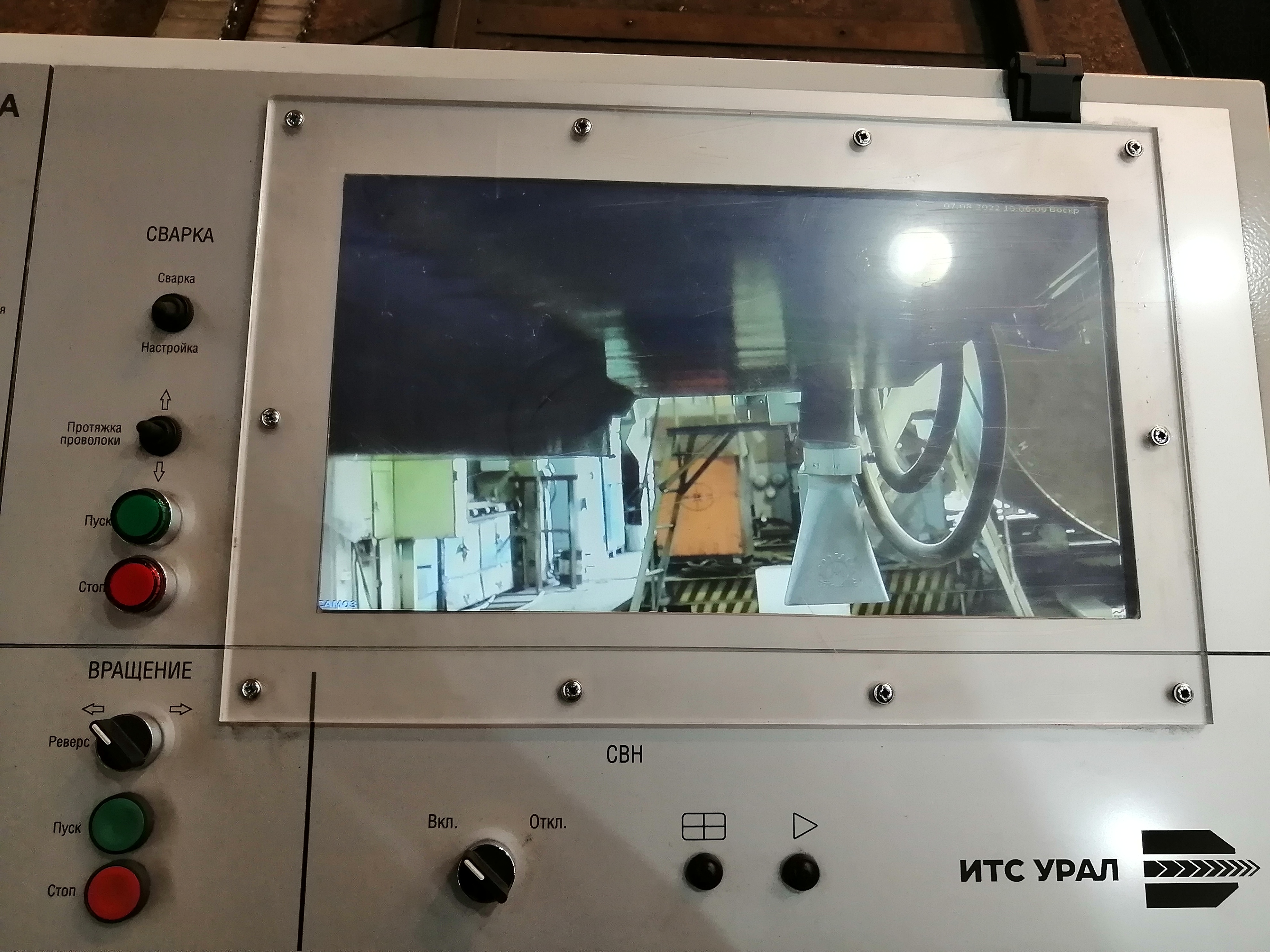

Панель управления оператора

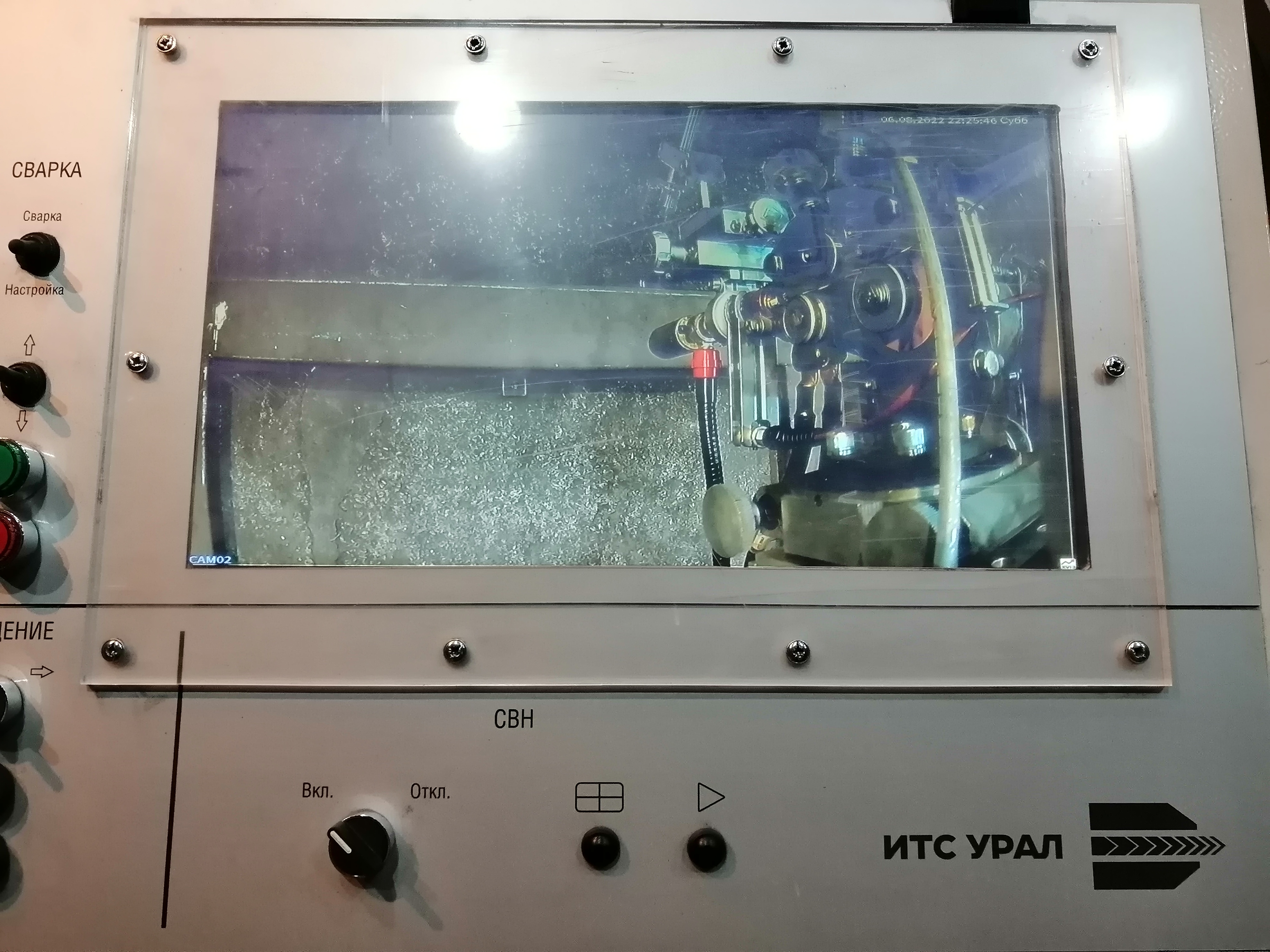

Система видеонаблюдения

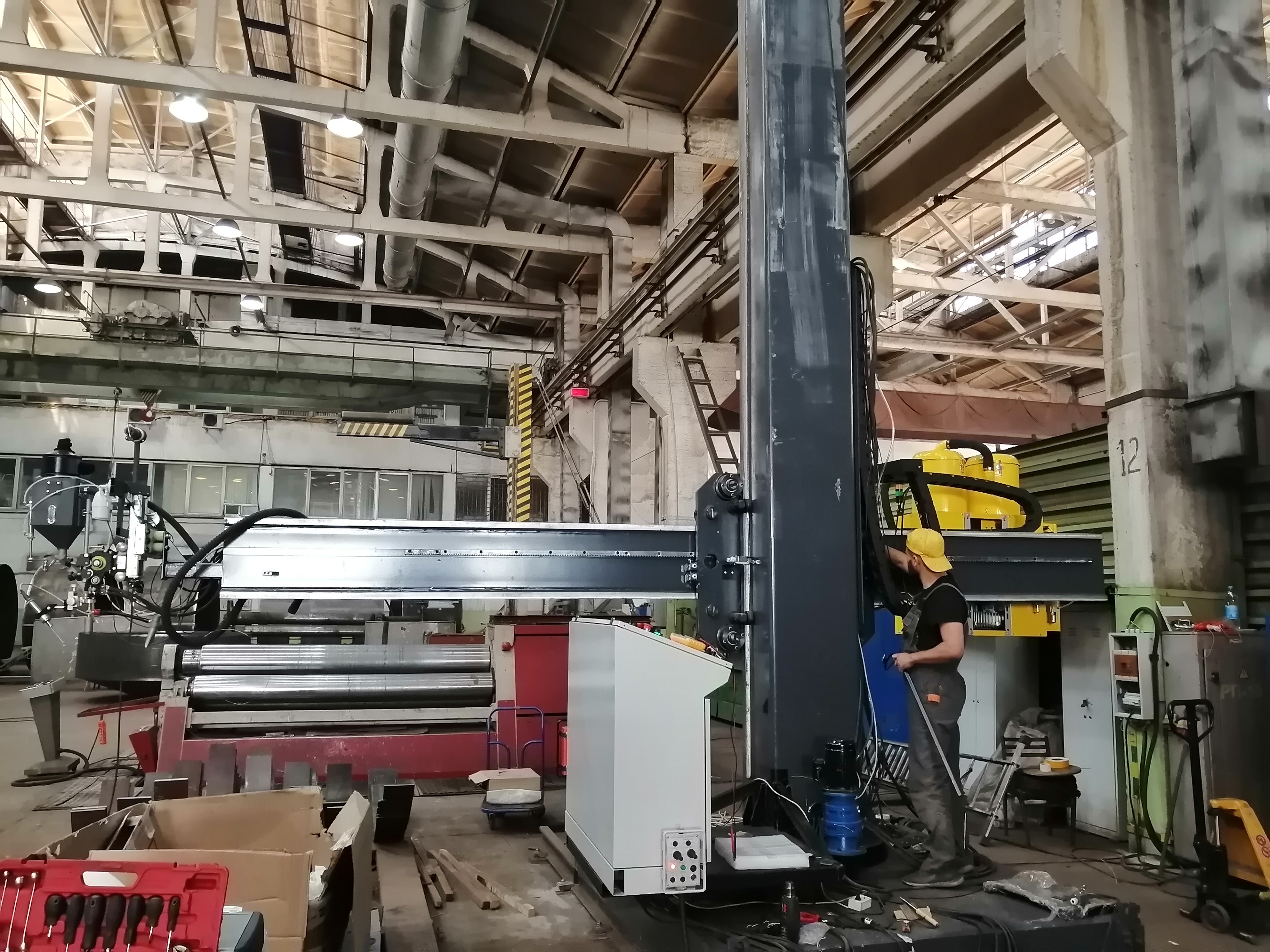

Монтаж_5

Система видеонаблюдения_2

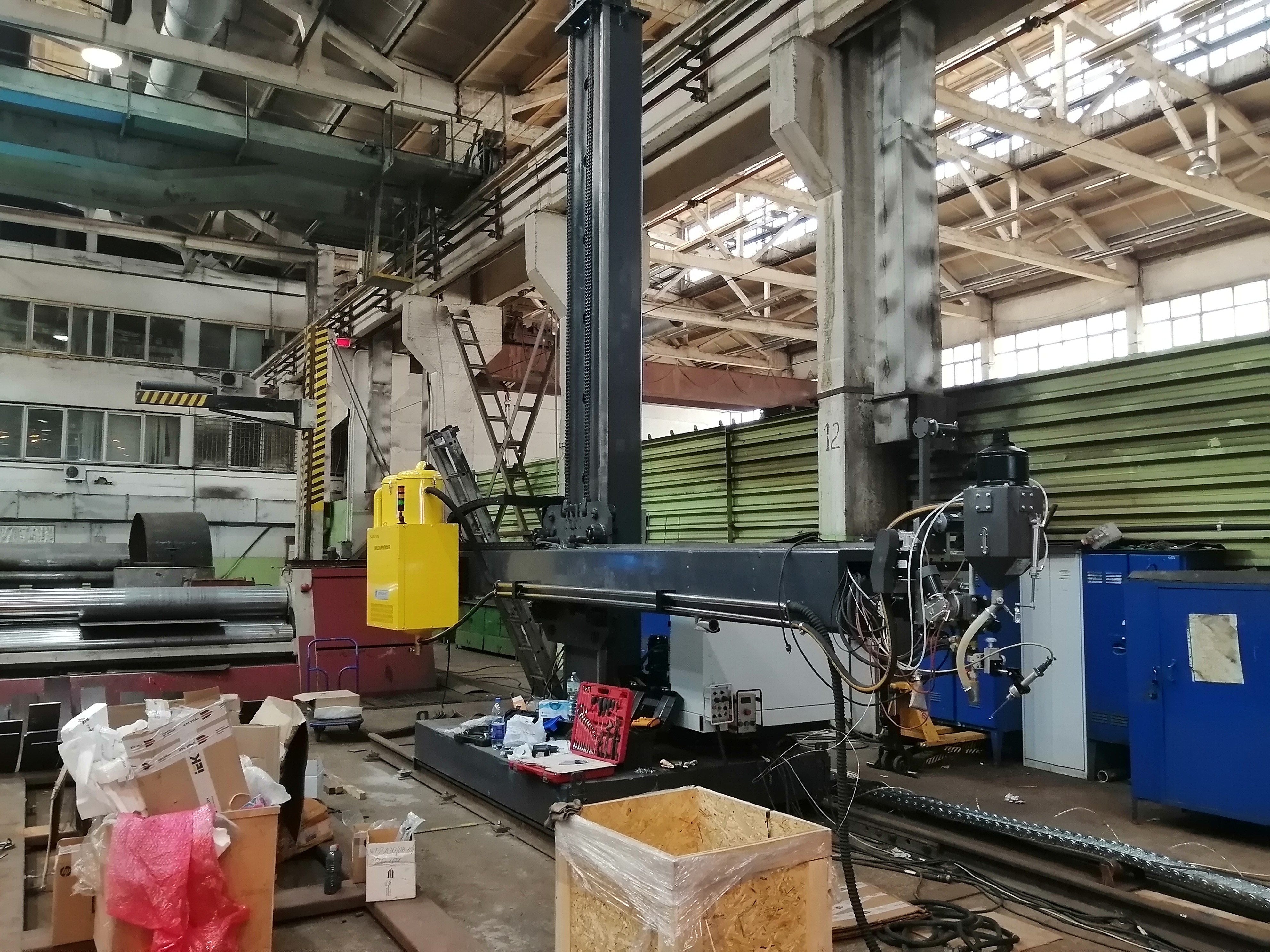

Завершение монтажа_1

Завершение монтажа_2

Перечень выполненных работ

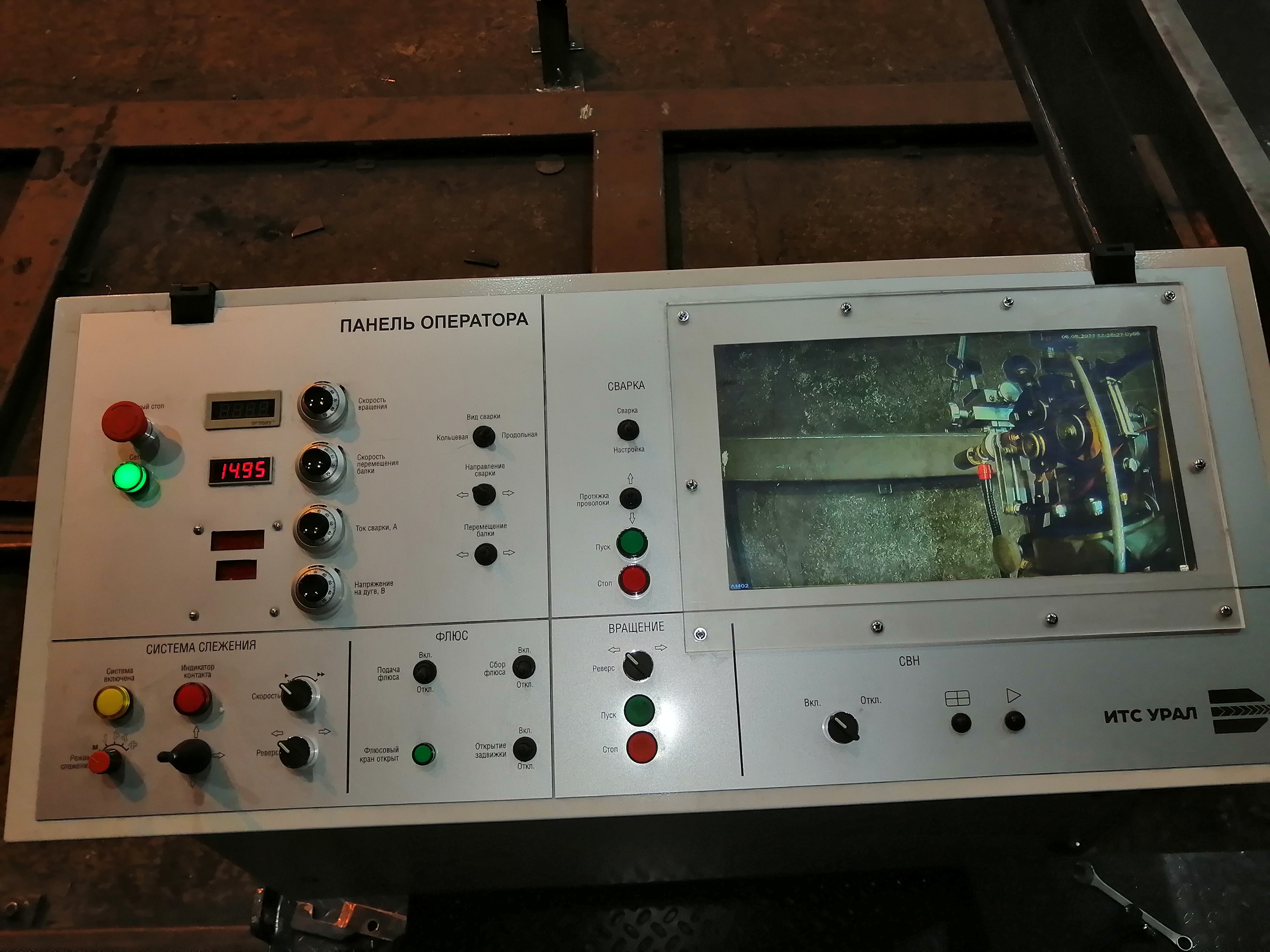

Была произведена разработка системы управления с изготовлением специальной панели оператора, на которую были выведены все основные органы управления. Для удобства позиционирования сварочной головки над зоной сварки были изготовлены выносные пульты управления колонны и сварочной головки.
В качестве источника питания был использован очень надежный и неприхотливый сварочный выпрямитель Российского производства ВДУ-1250, производства завода СЭЛМА. Данный источник уже не первое десятилетие держит лидерство среди аналогичных и подобных источников тока по своим сварочным свойствам и надежности.

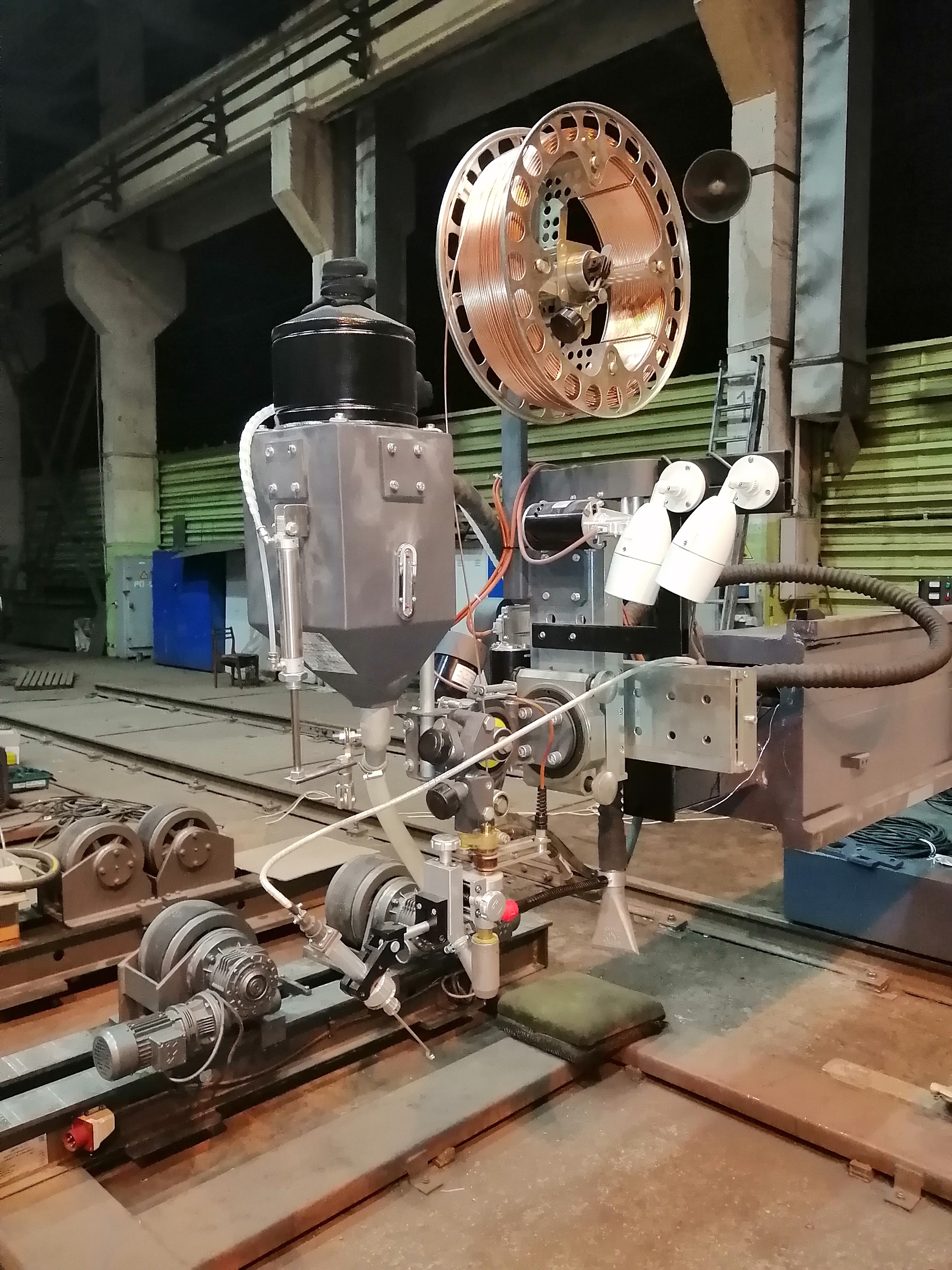

Сварочная головка была поставлена также завода СЭЛМА, модель АДФ-1000 сер.06 для работы с проволоками 3,0 -4,0 мм , с доработками компании ИТС-Урал. Головка была укомплектована тактильной системой слежения за сварочным швом с автоматической корректировкой посредством управления механизированными слайдами. Система рекуперации флюса вакуумного типа с баком питателем на 50 кг.
Была смонтирована система видеонаблюдения за процессом сварки.
