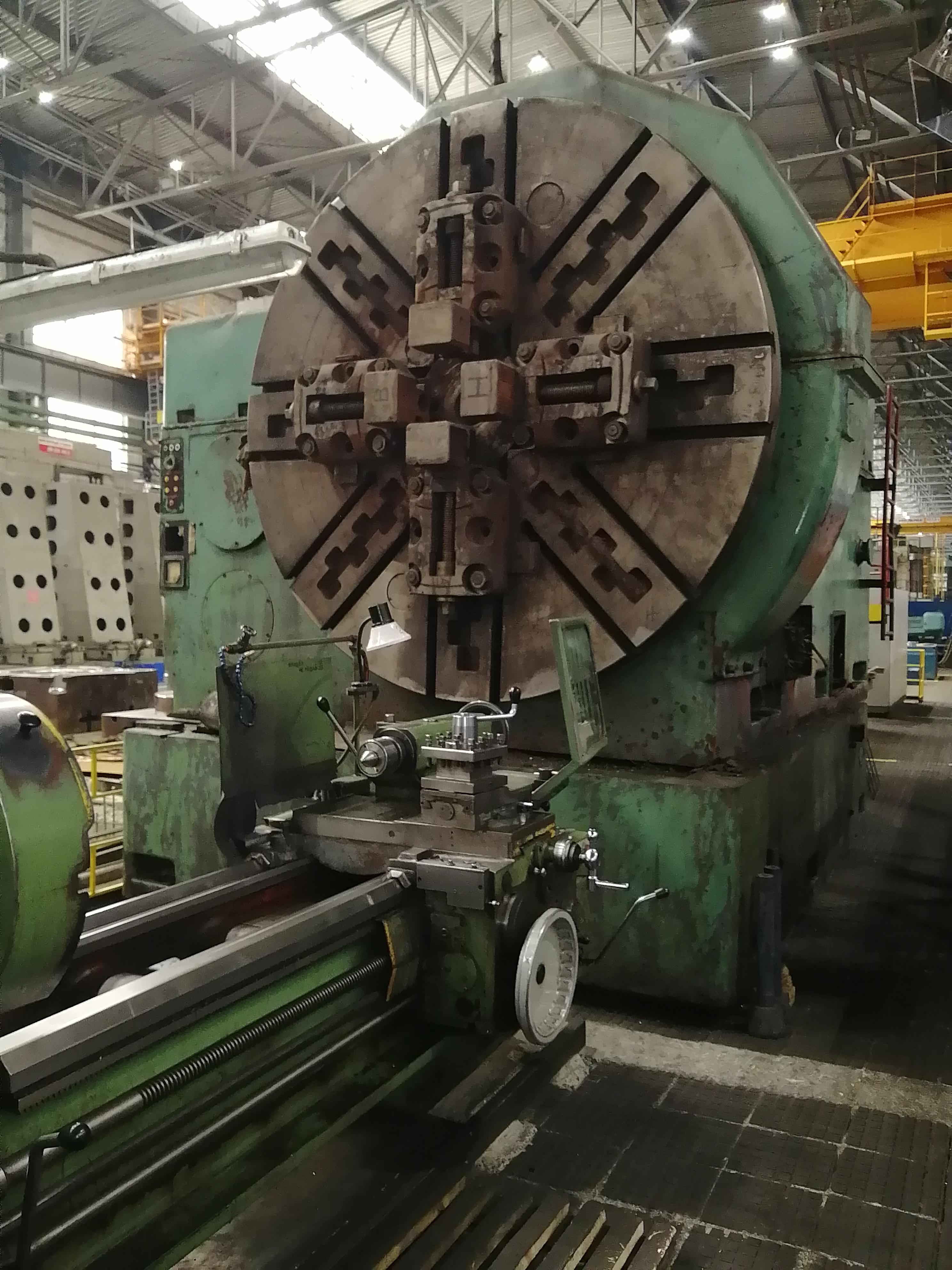

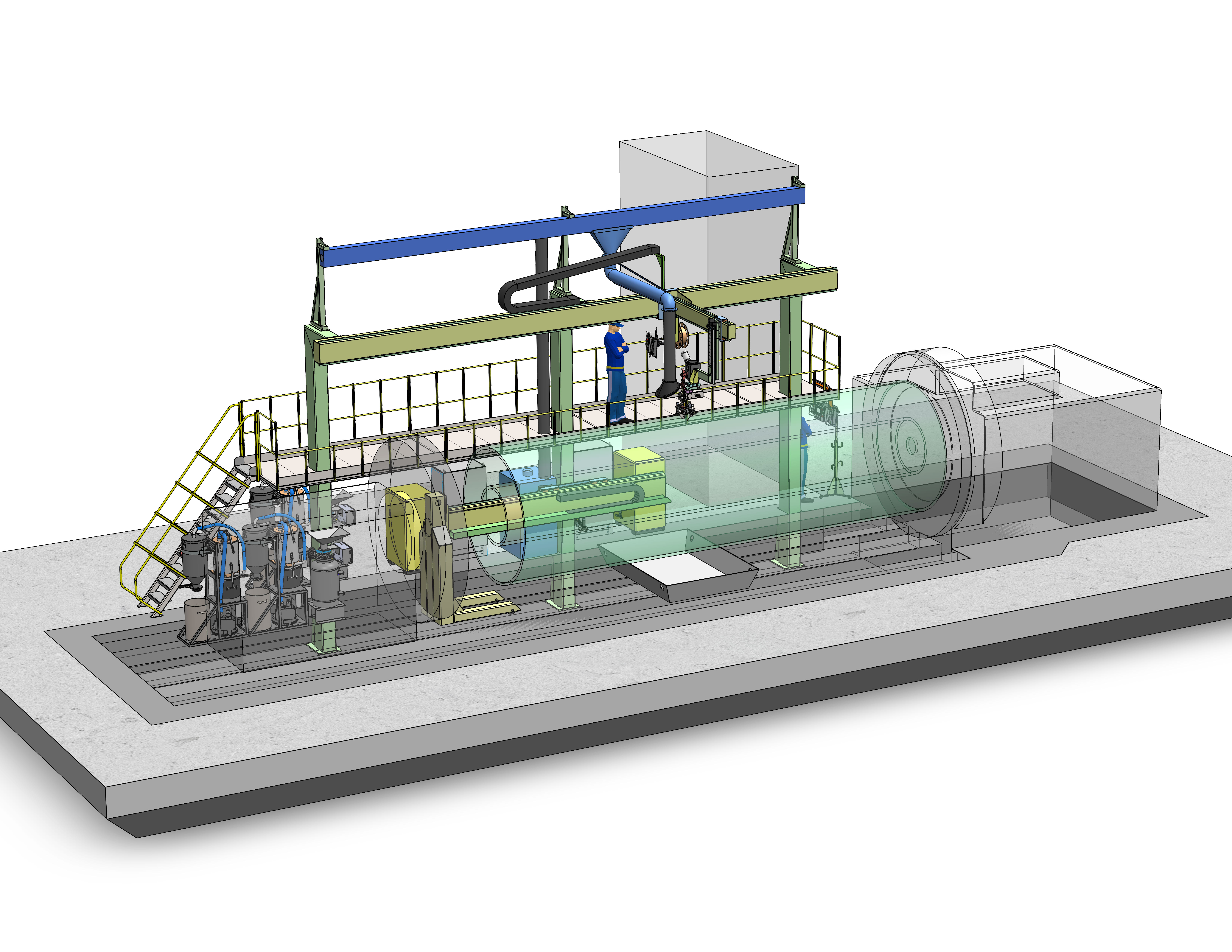

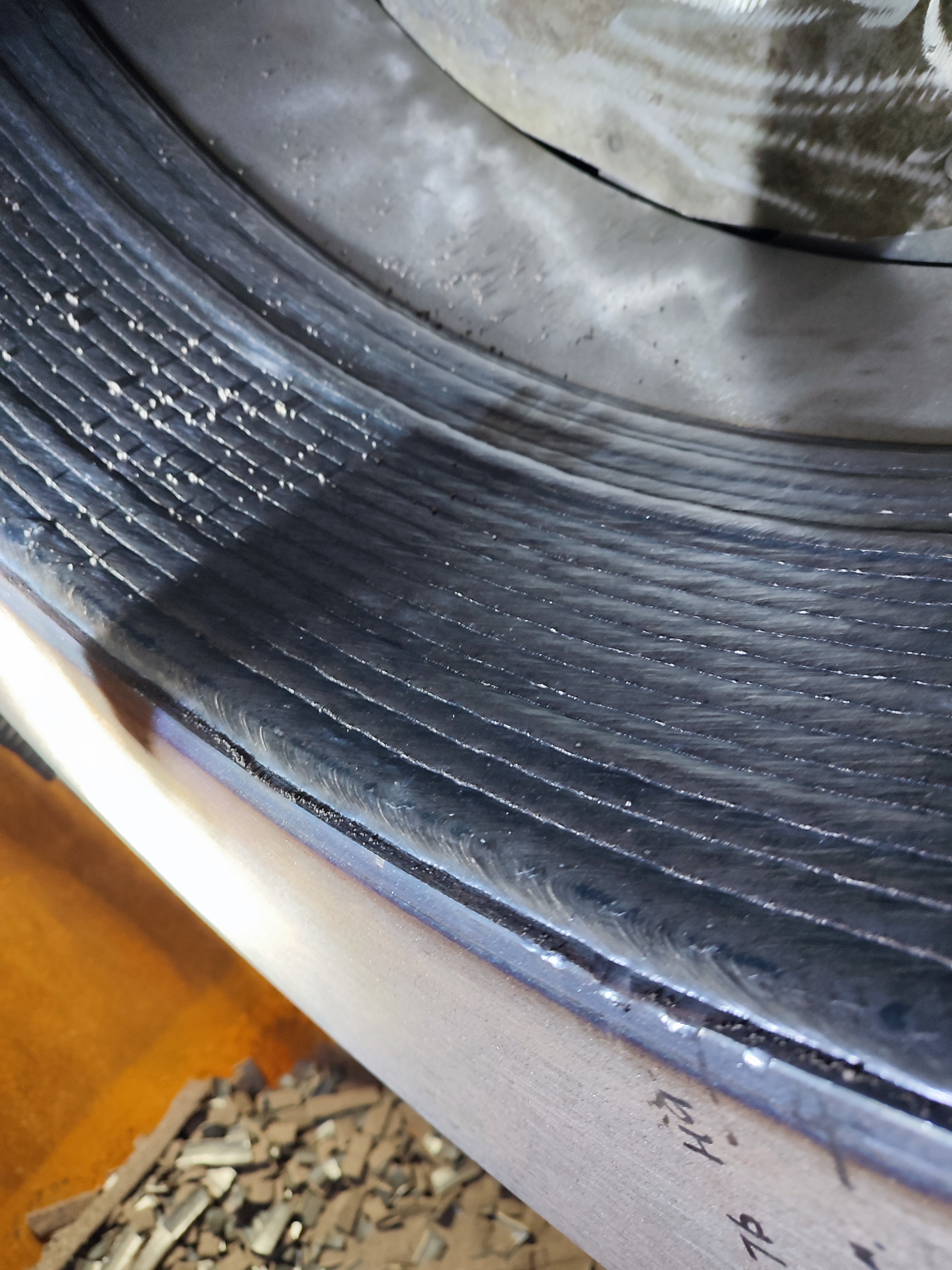

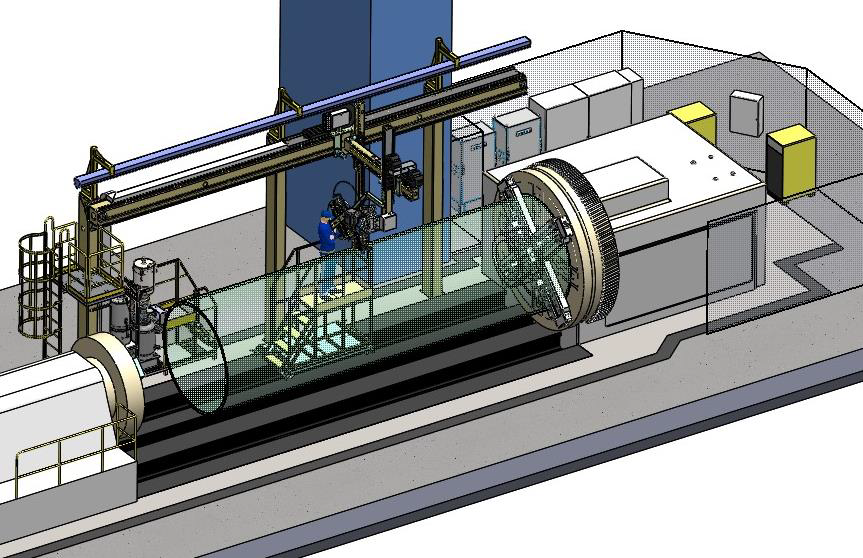

Установка для наружной и внутренней наплавки под слоем флюса цилиндрических изделий диаметром от 900 до 2 300 мм и длиной до 6 800 мм с массой изделий до 60 тонн

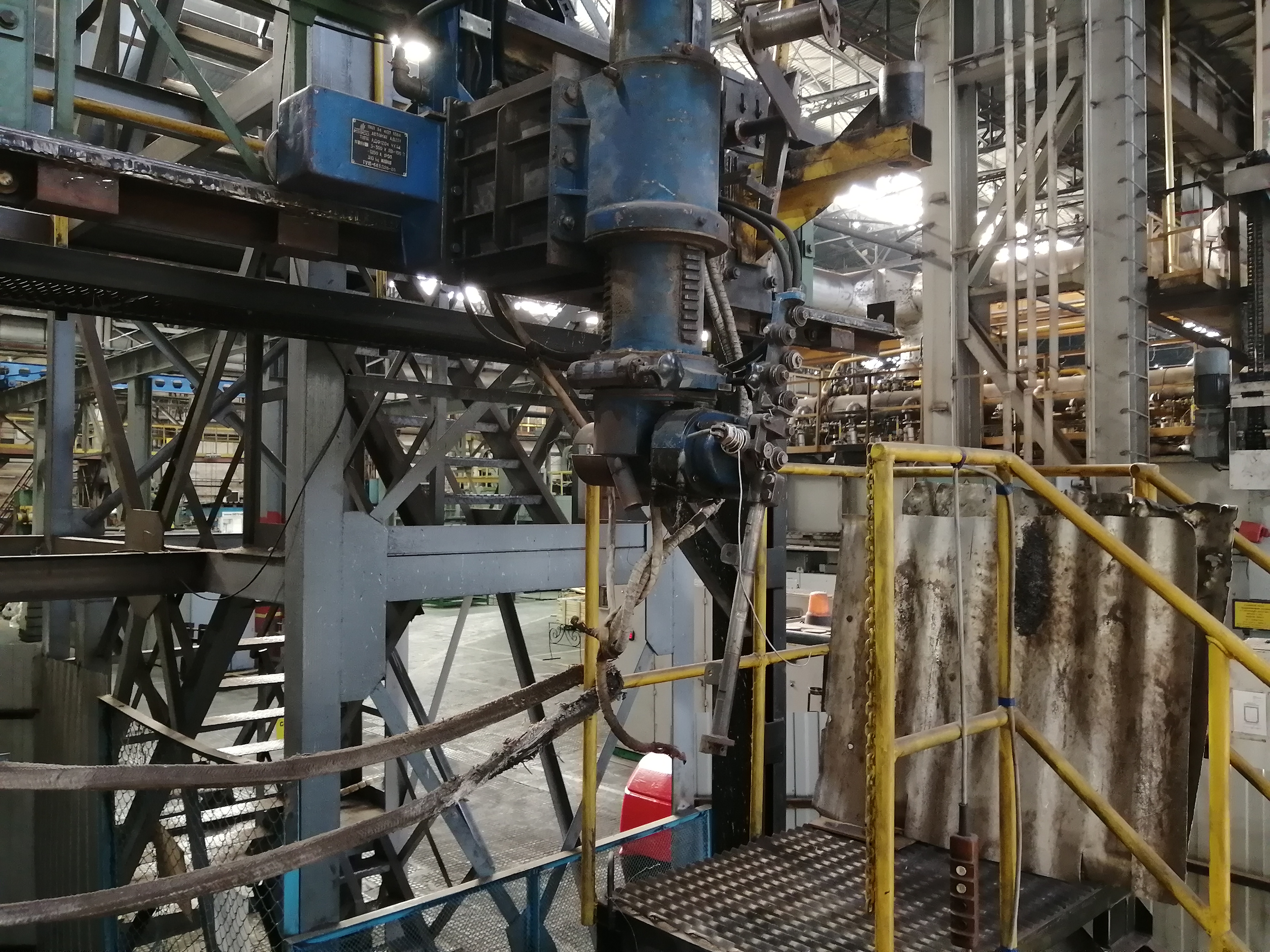

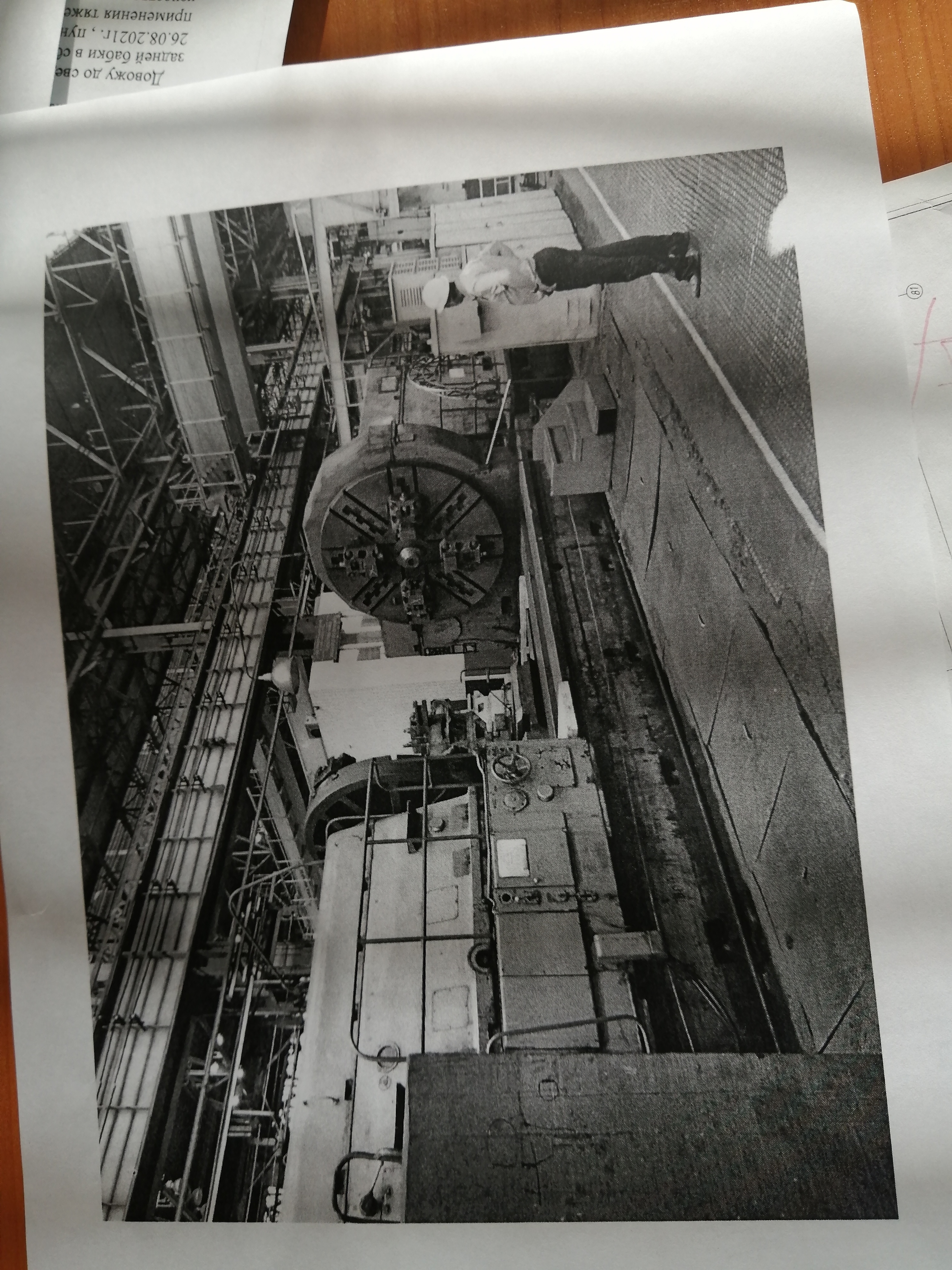

Перечень выполненных работ

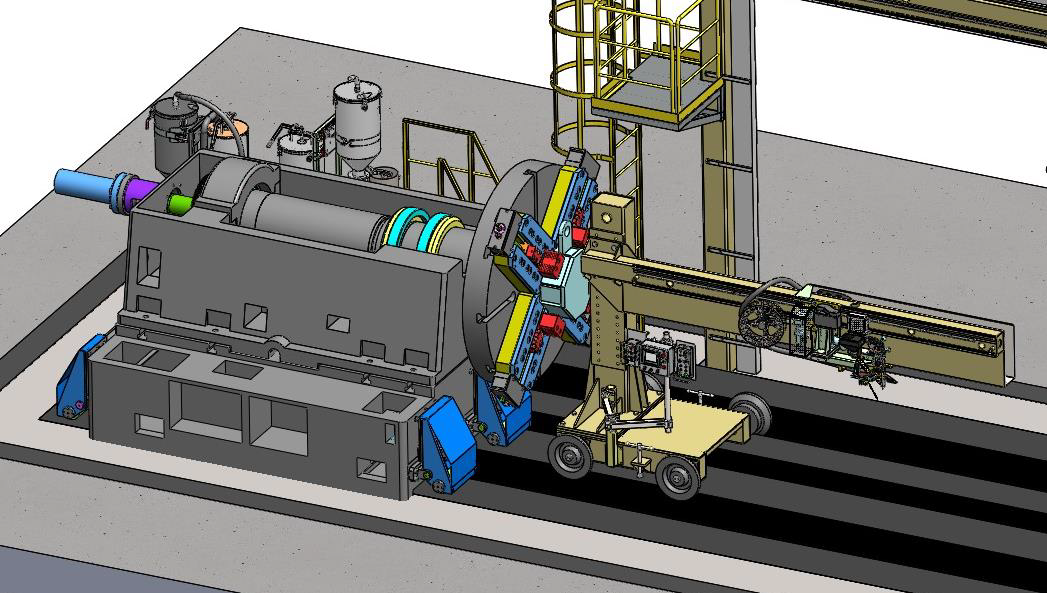

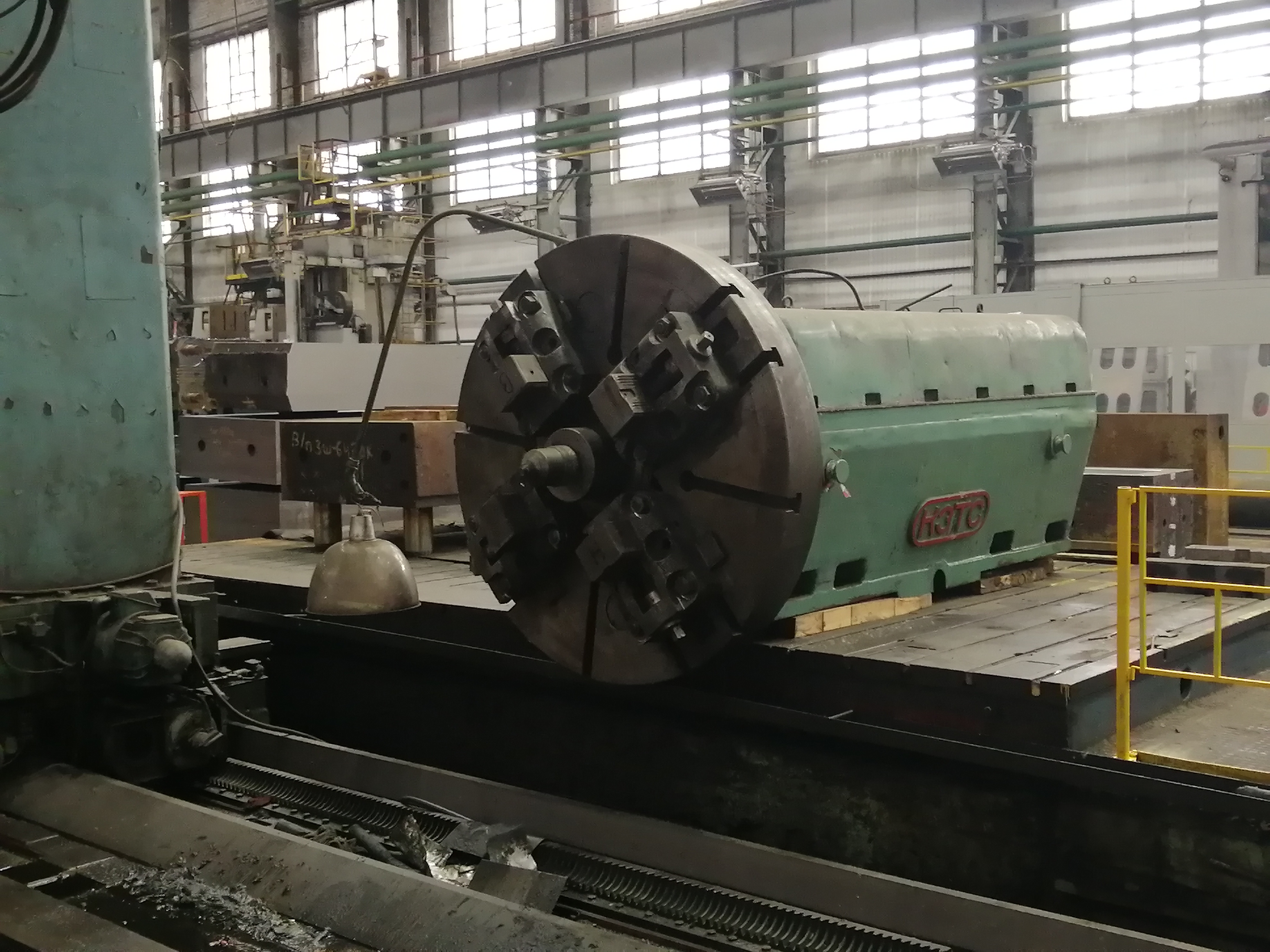

Комплект оборудования состоит из

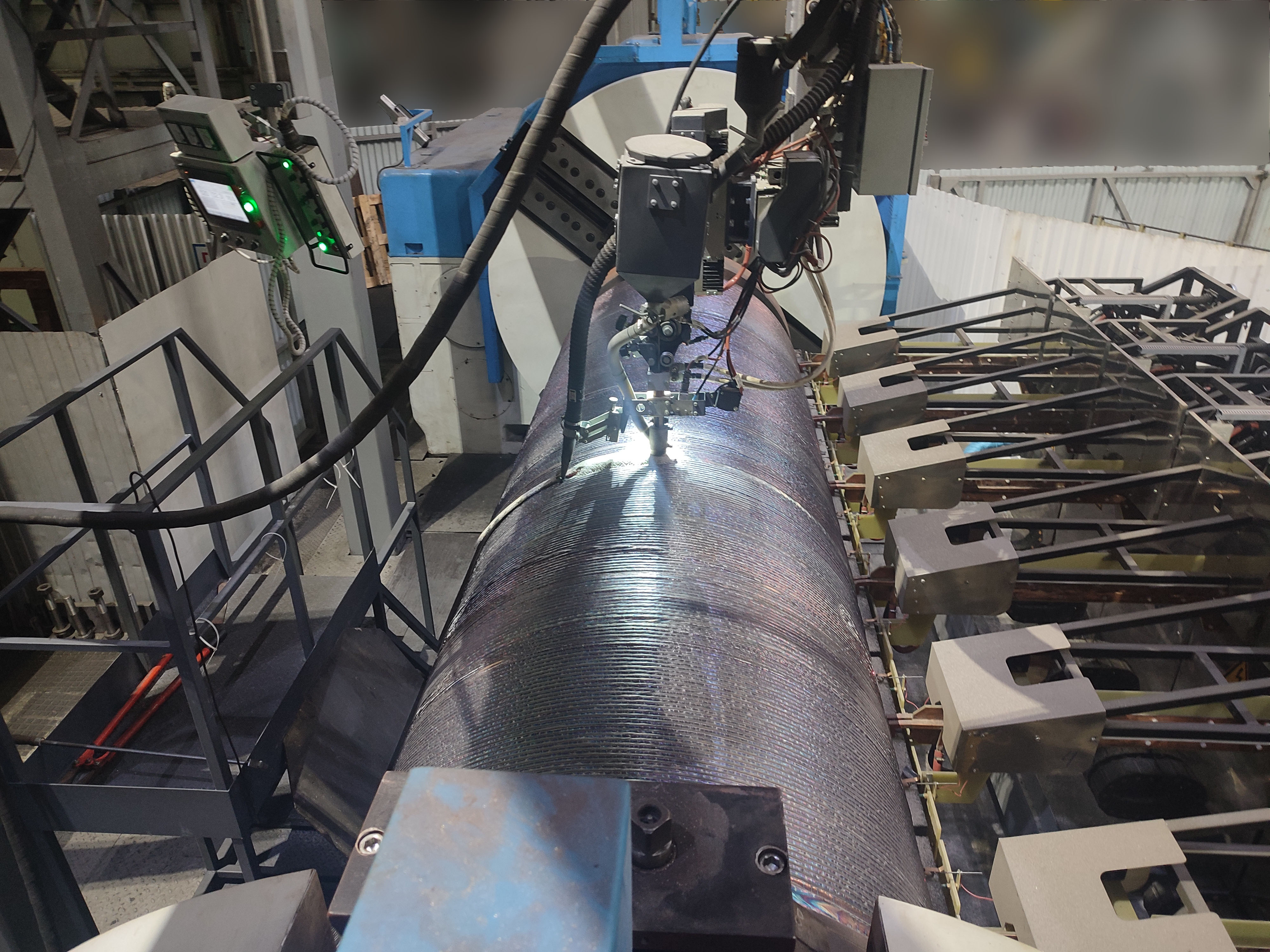

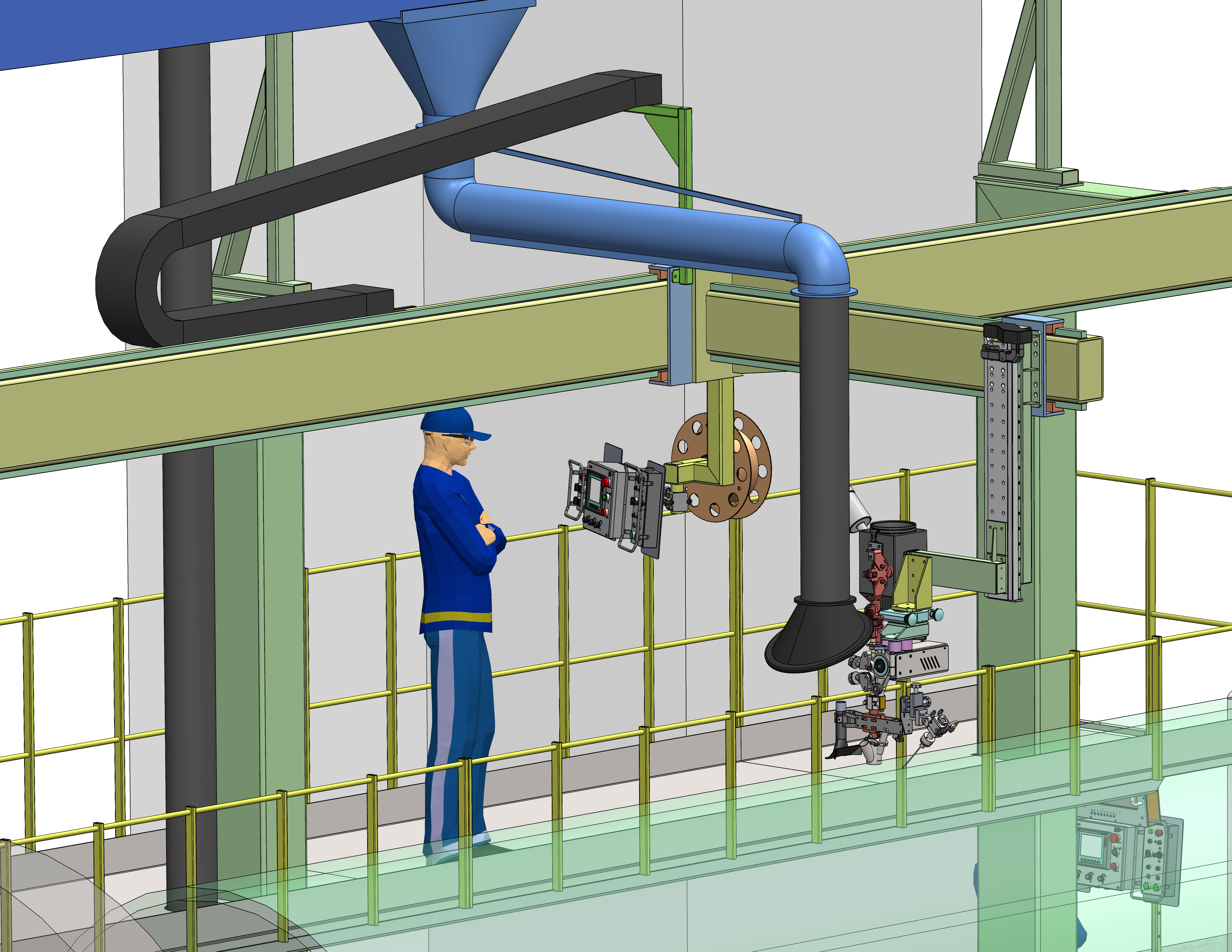

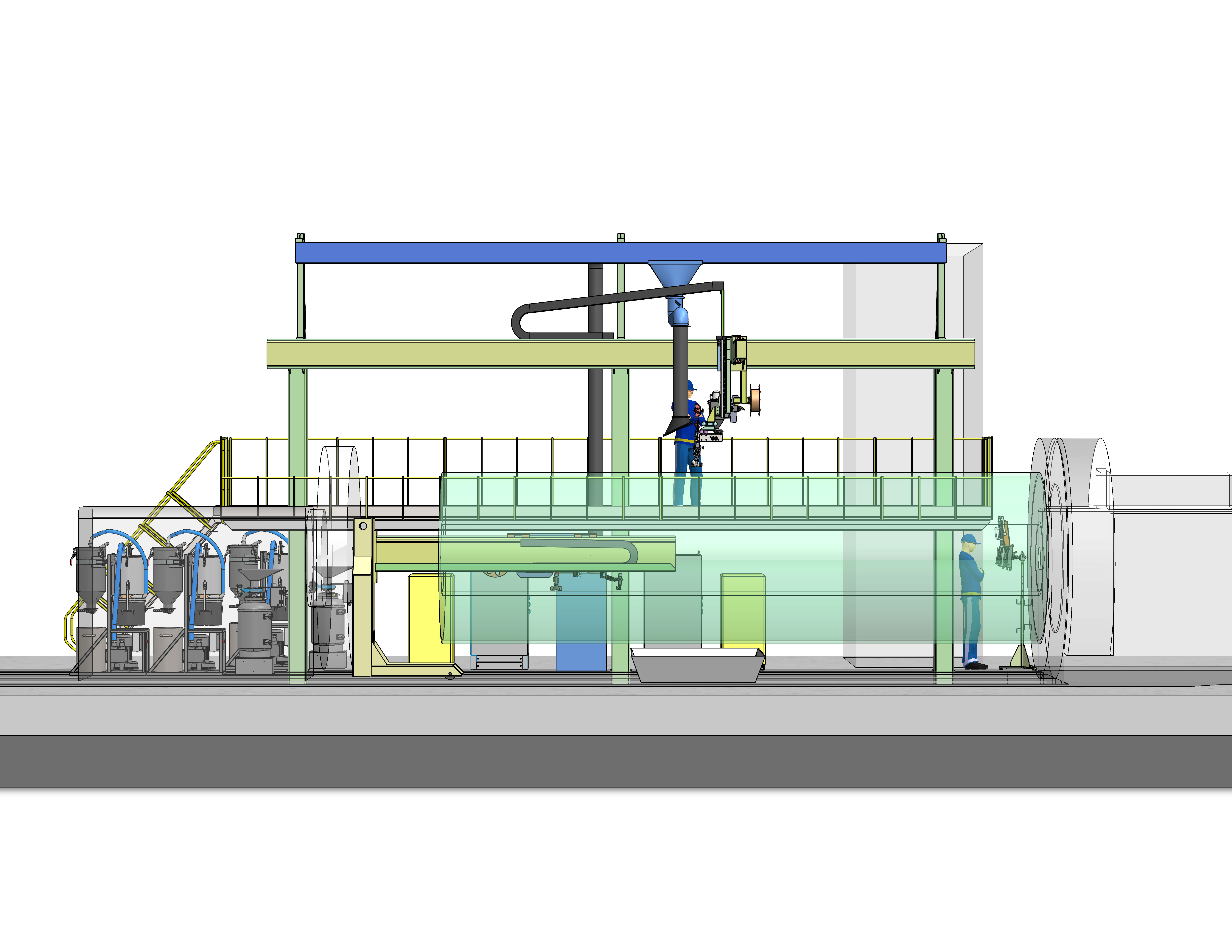

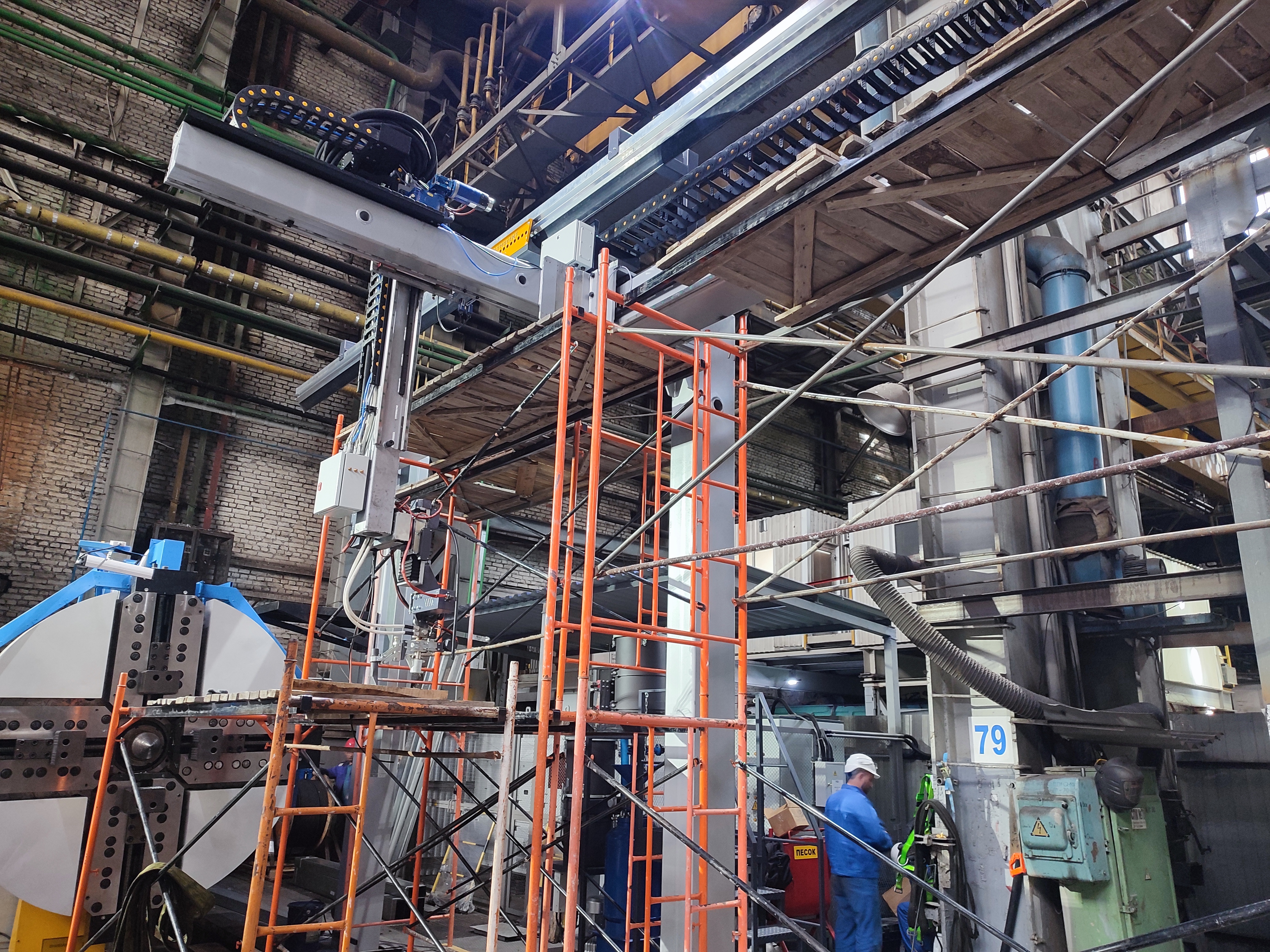

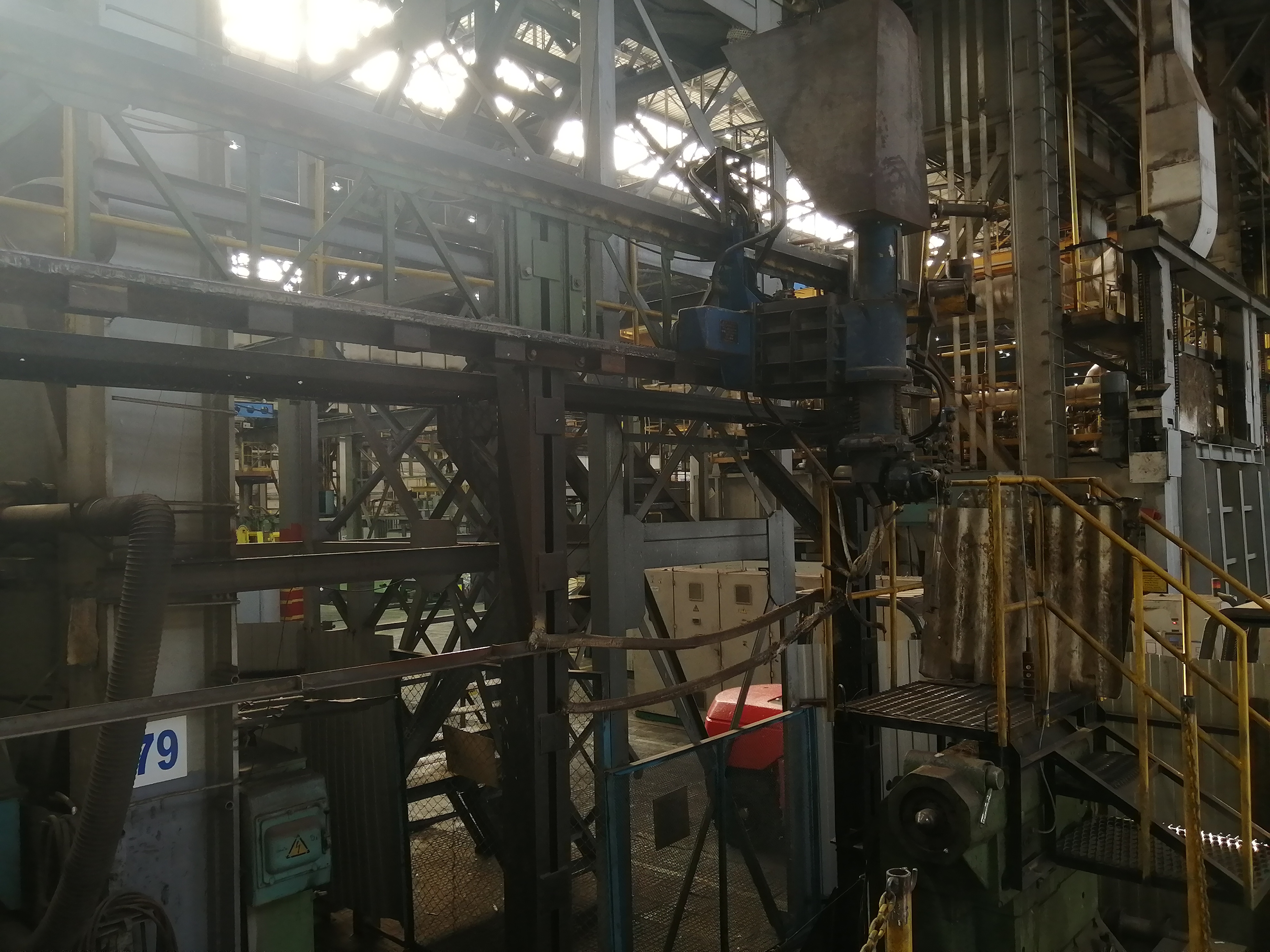

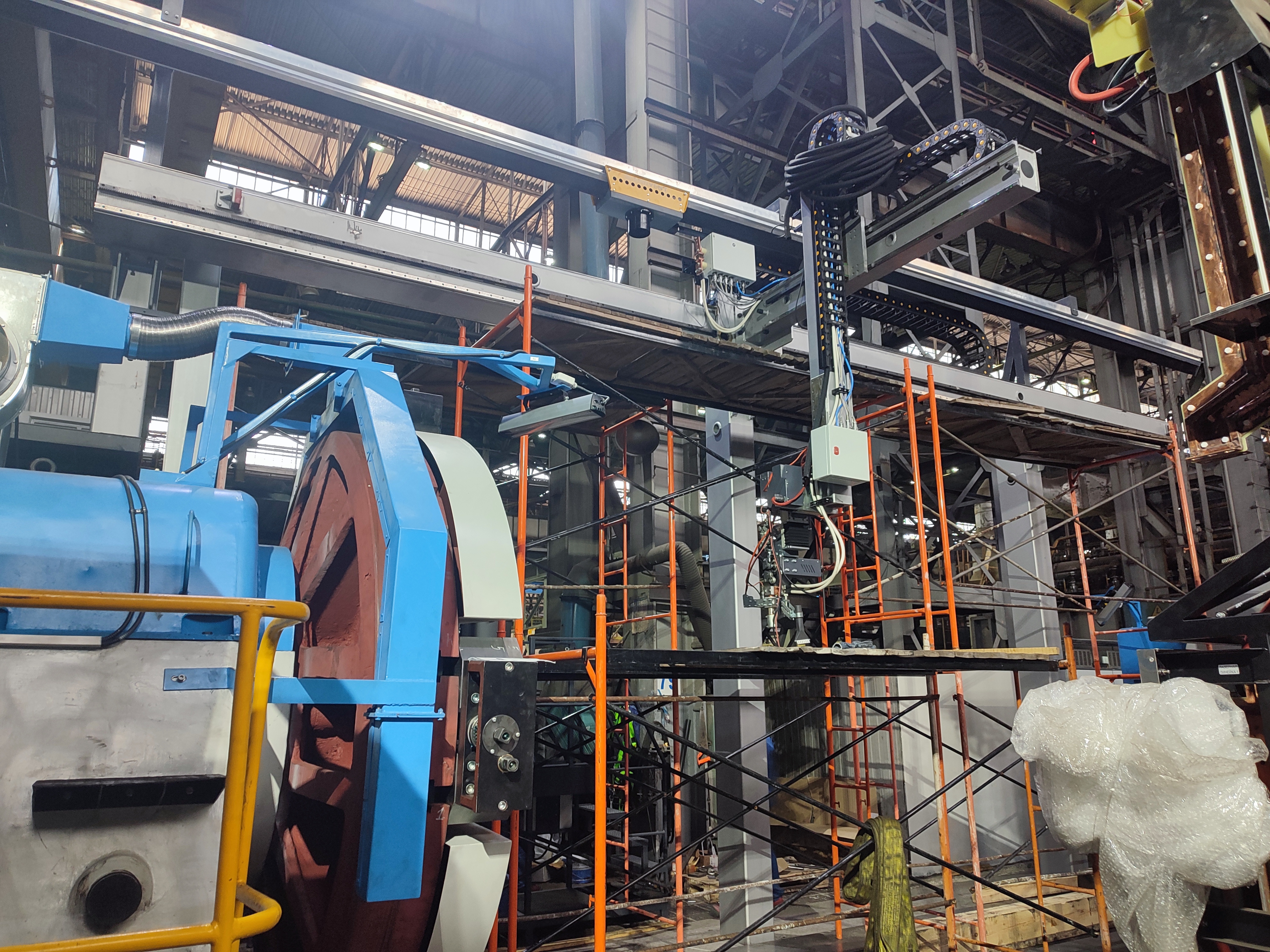

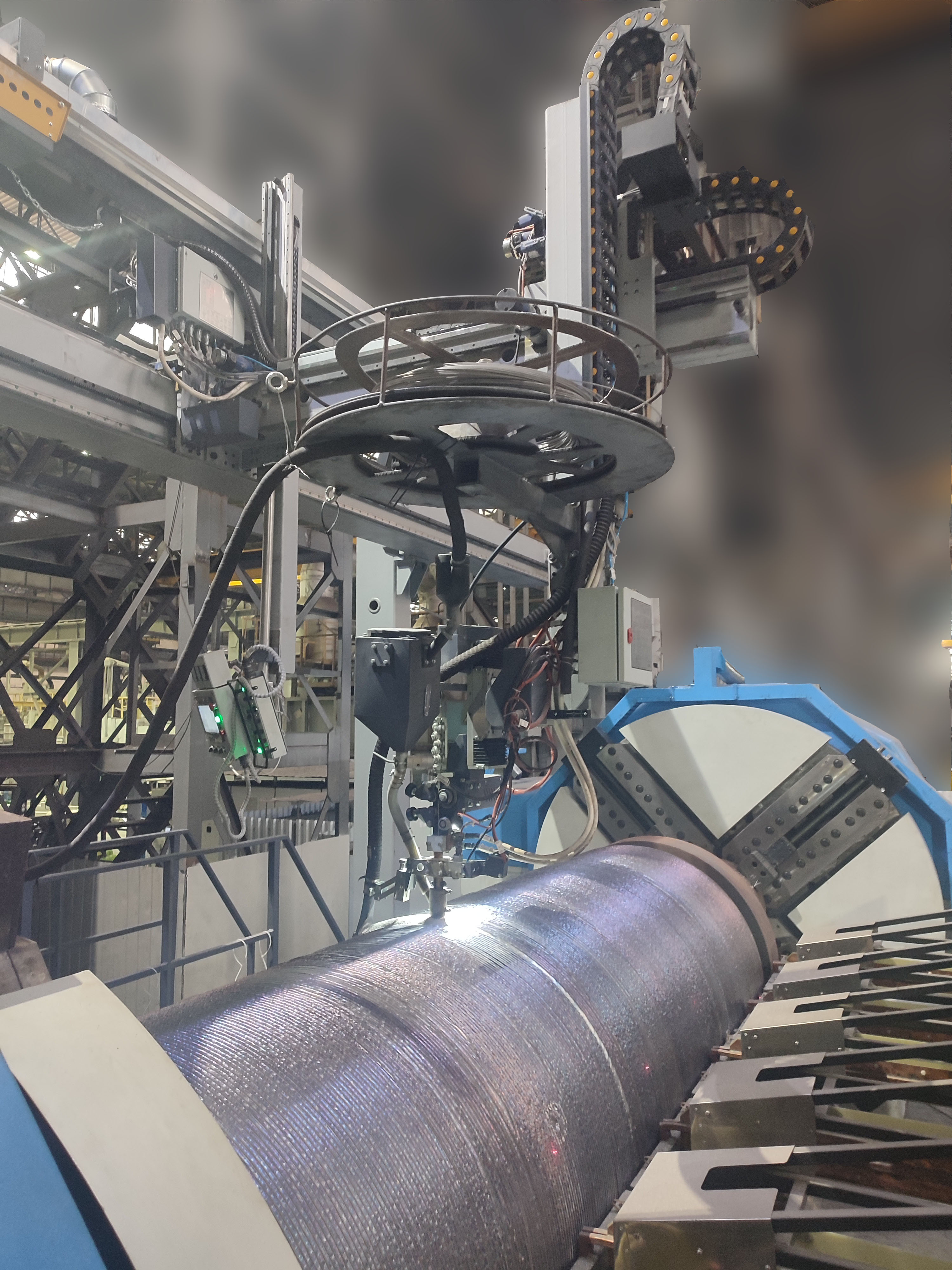

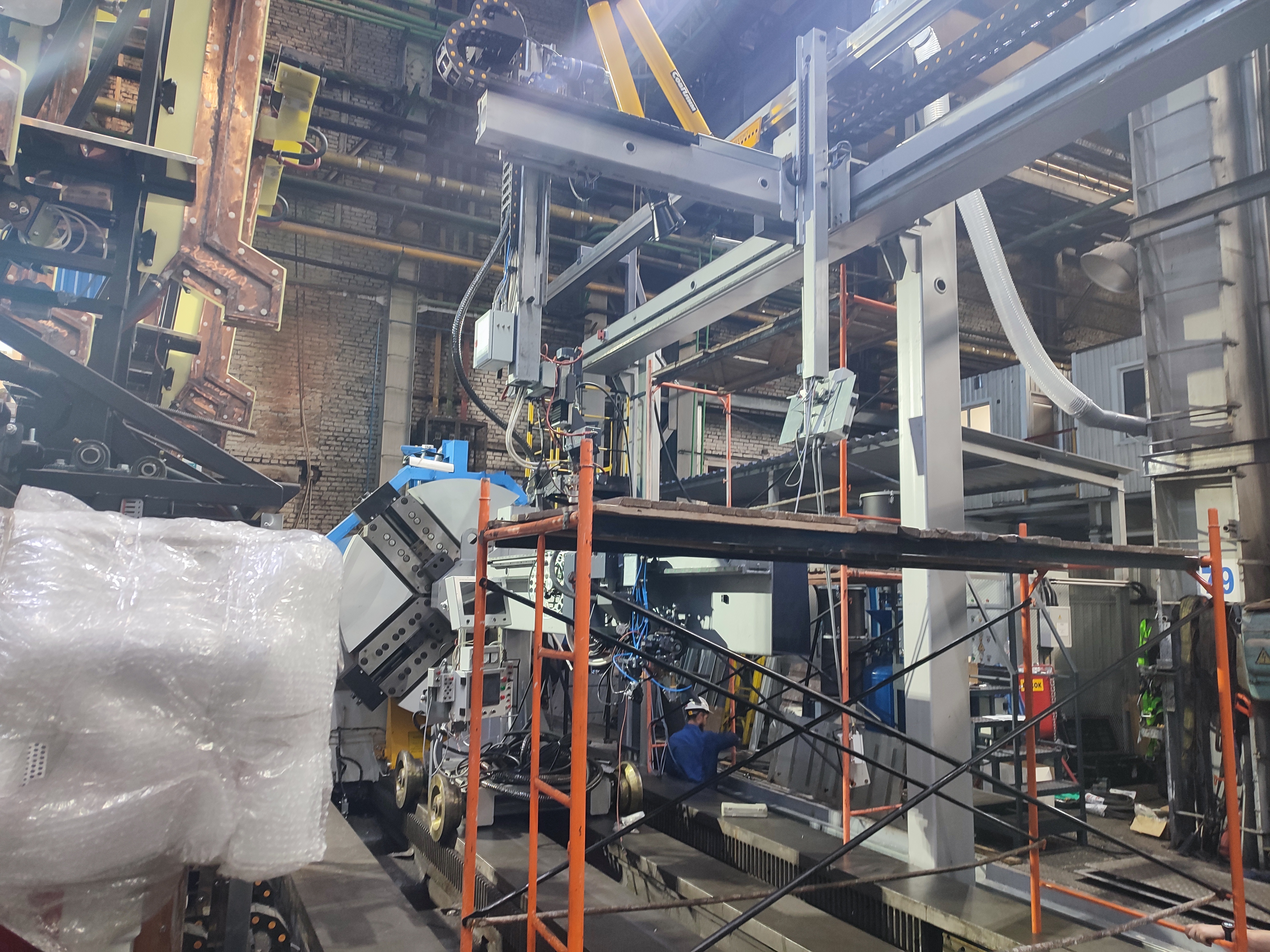

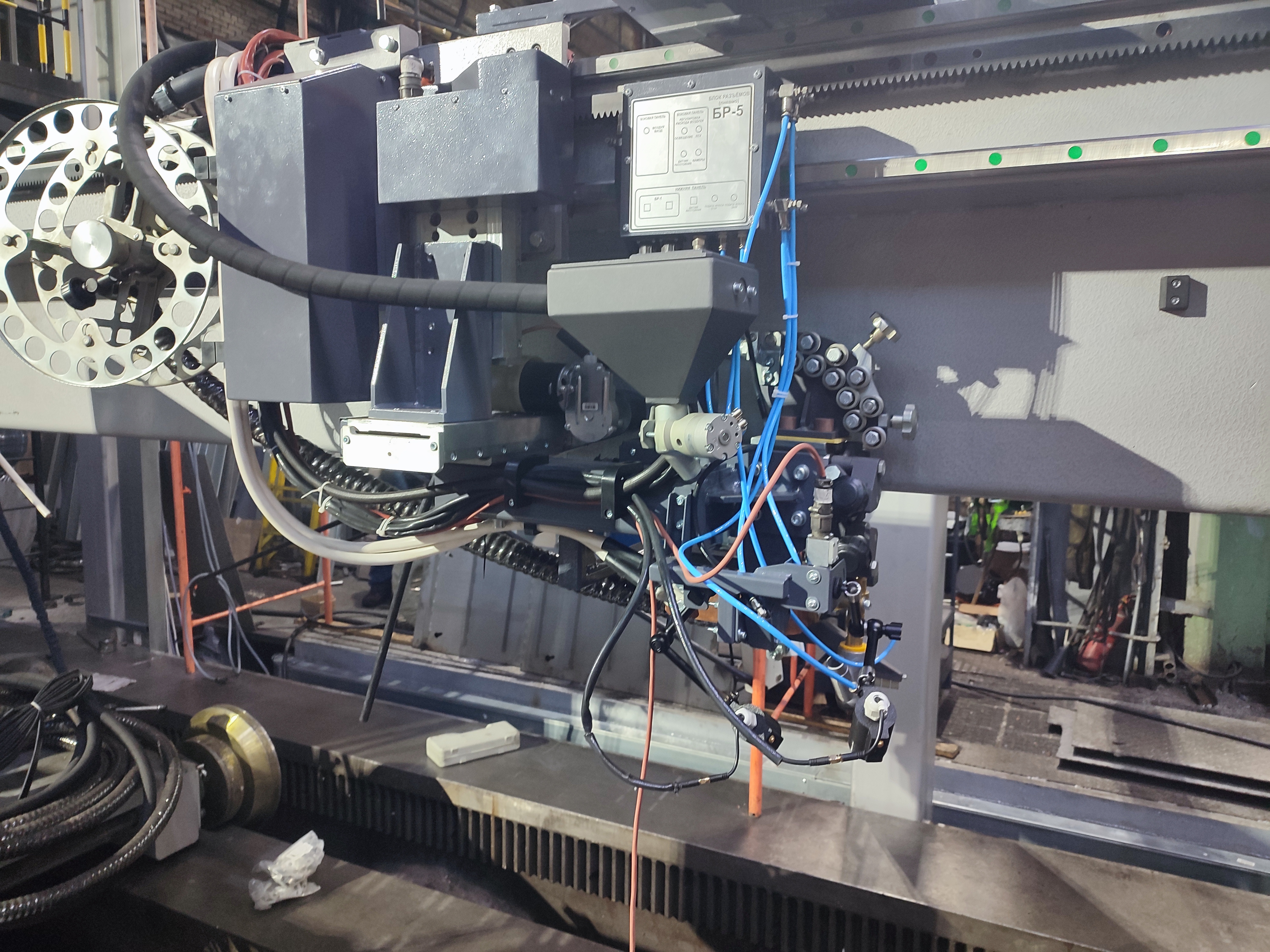

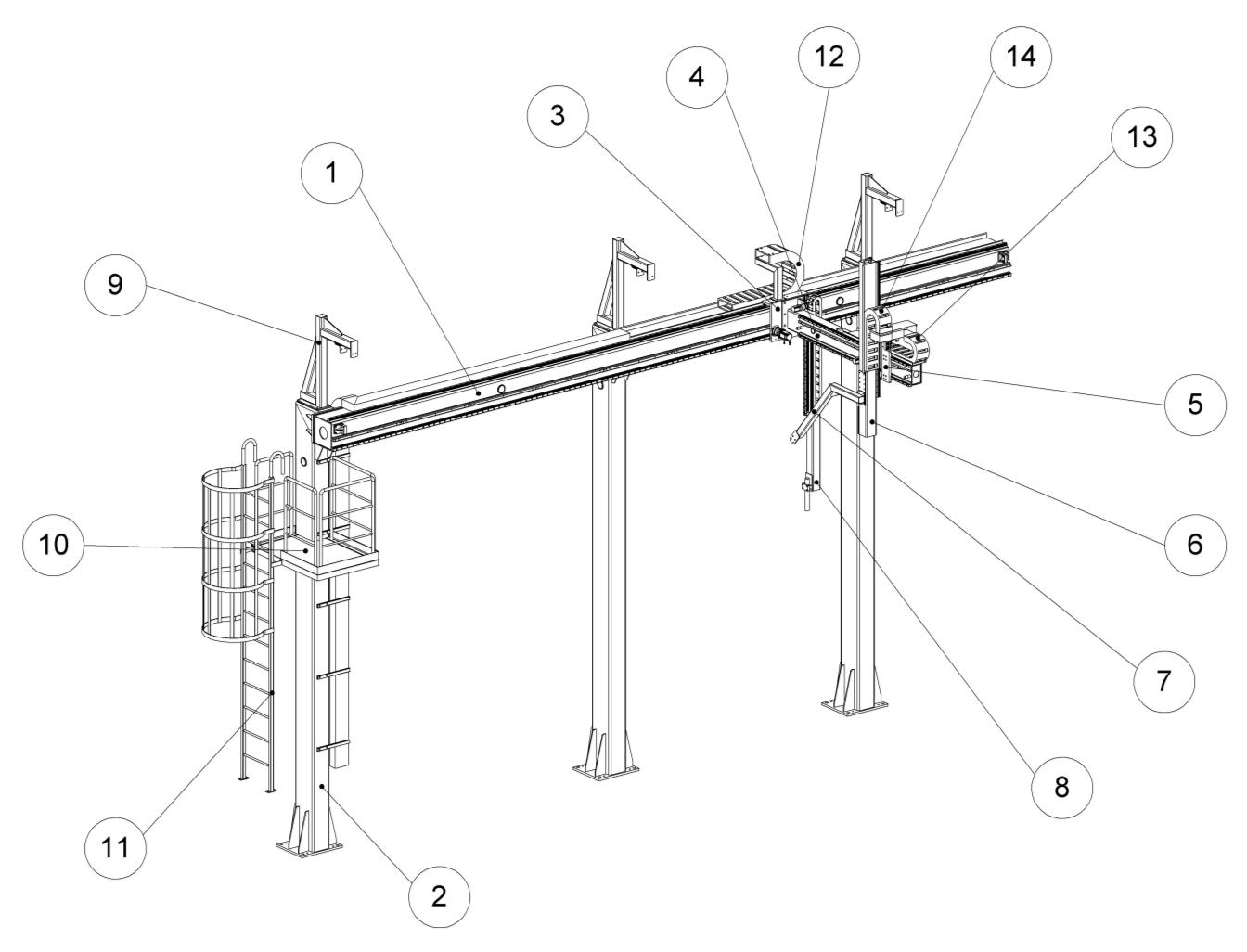

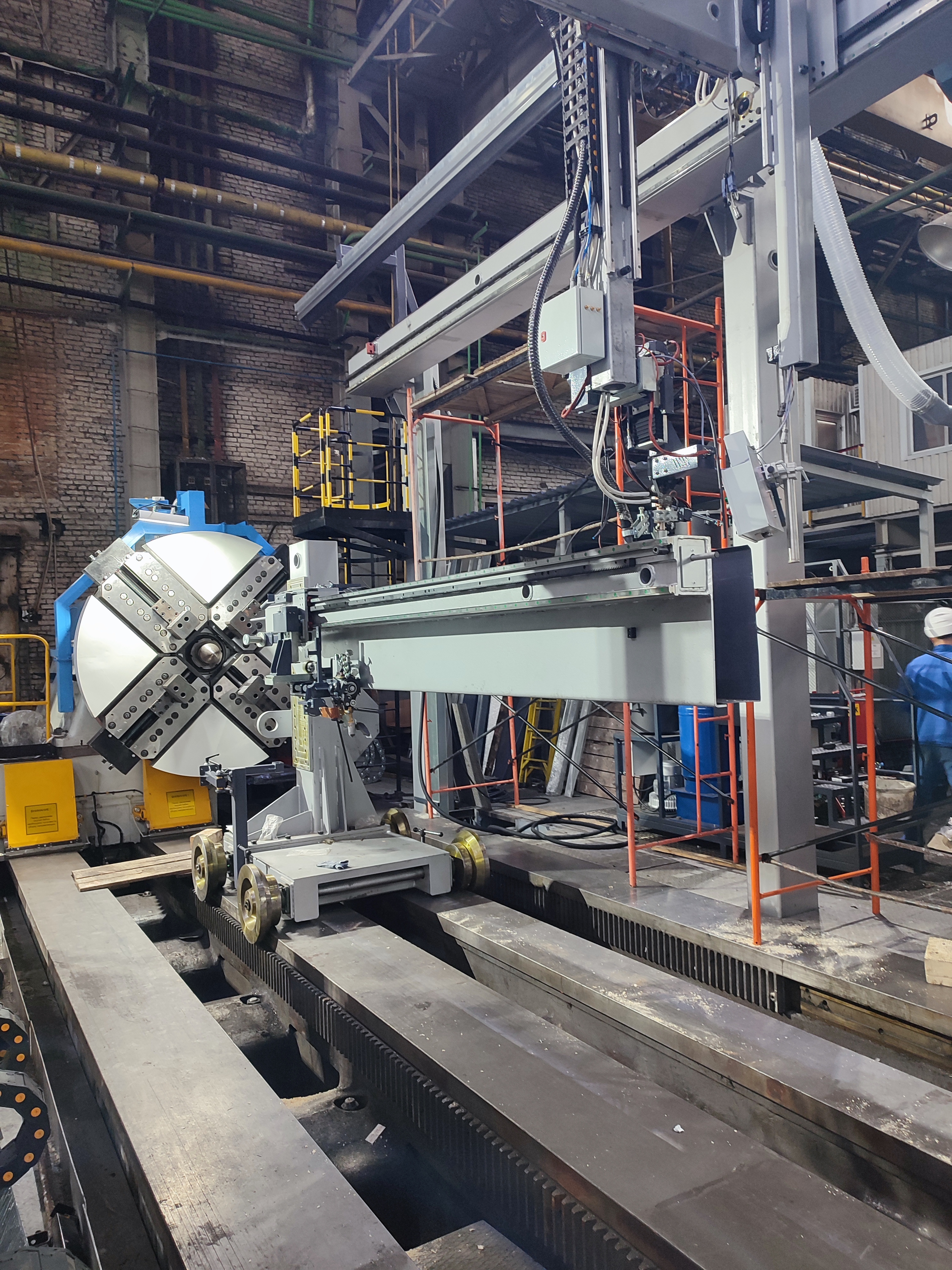

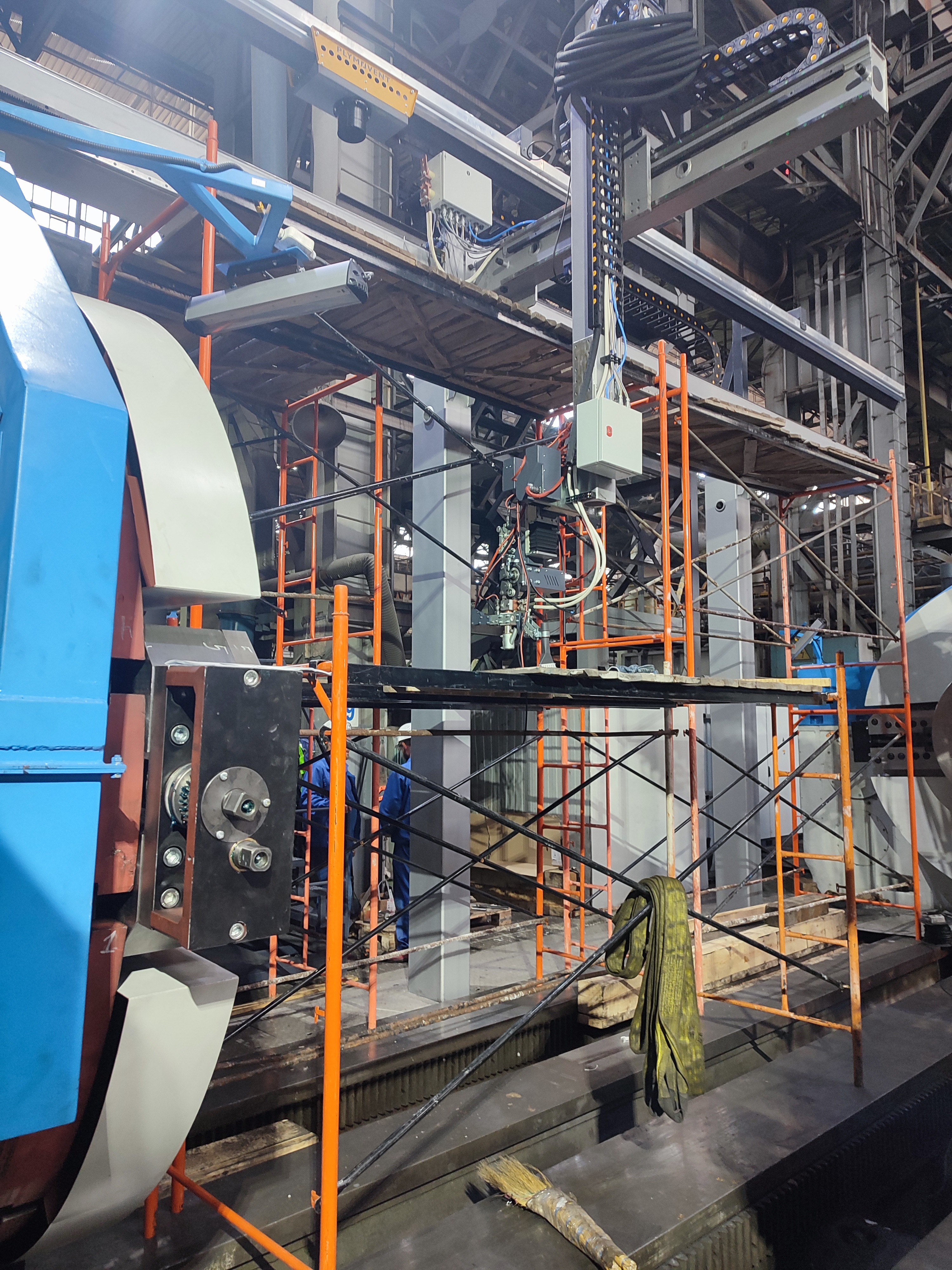

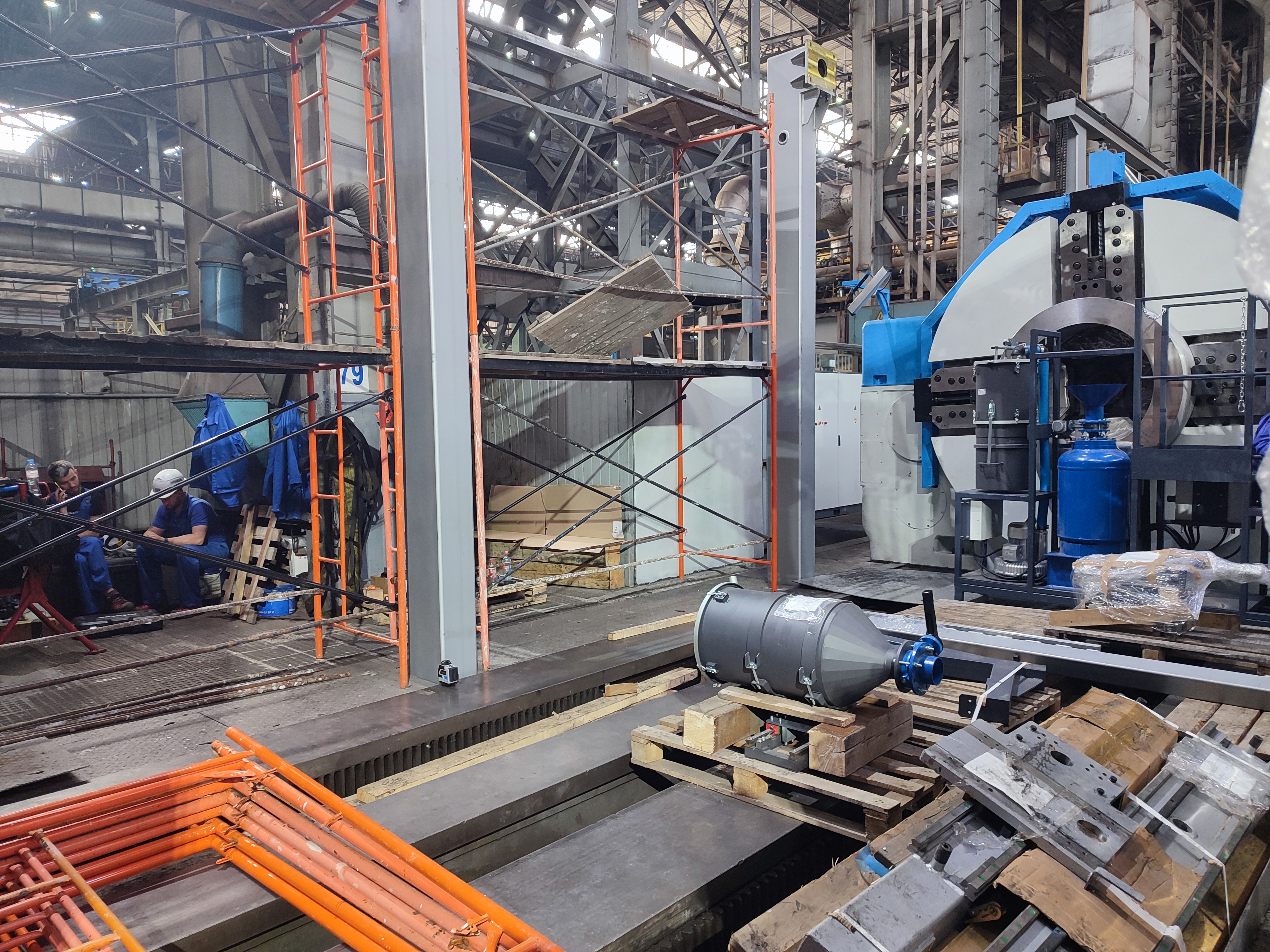

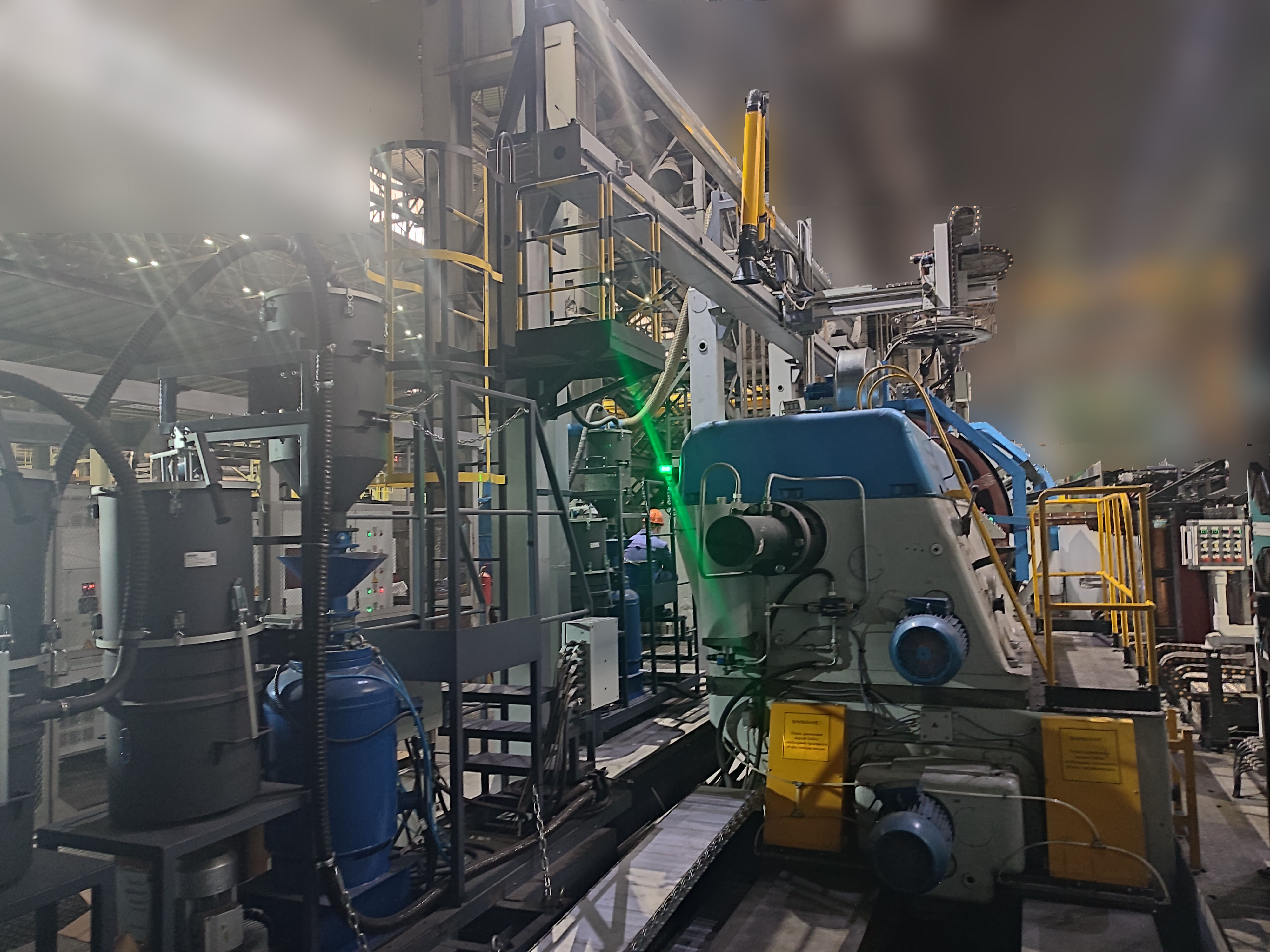

Наружной наплавочной головки установленной на специальной каретке, перемещающейся по линейным направляющим, которые в свою очередь установлены на трех колоннах высотой по 5670 мм.

Головка имеет три степени свободы для позиционирования над зоной наплавки (X/ Y/ Z). Позиционирование возможно как при подготовке наплавки, так и в процессе наплавки.

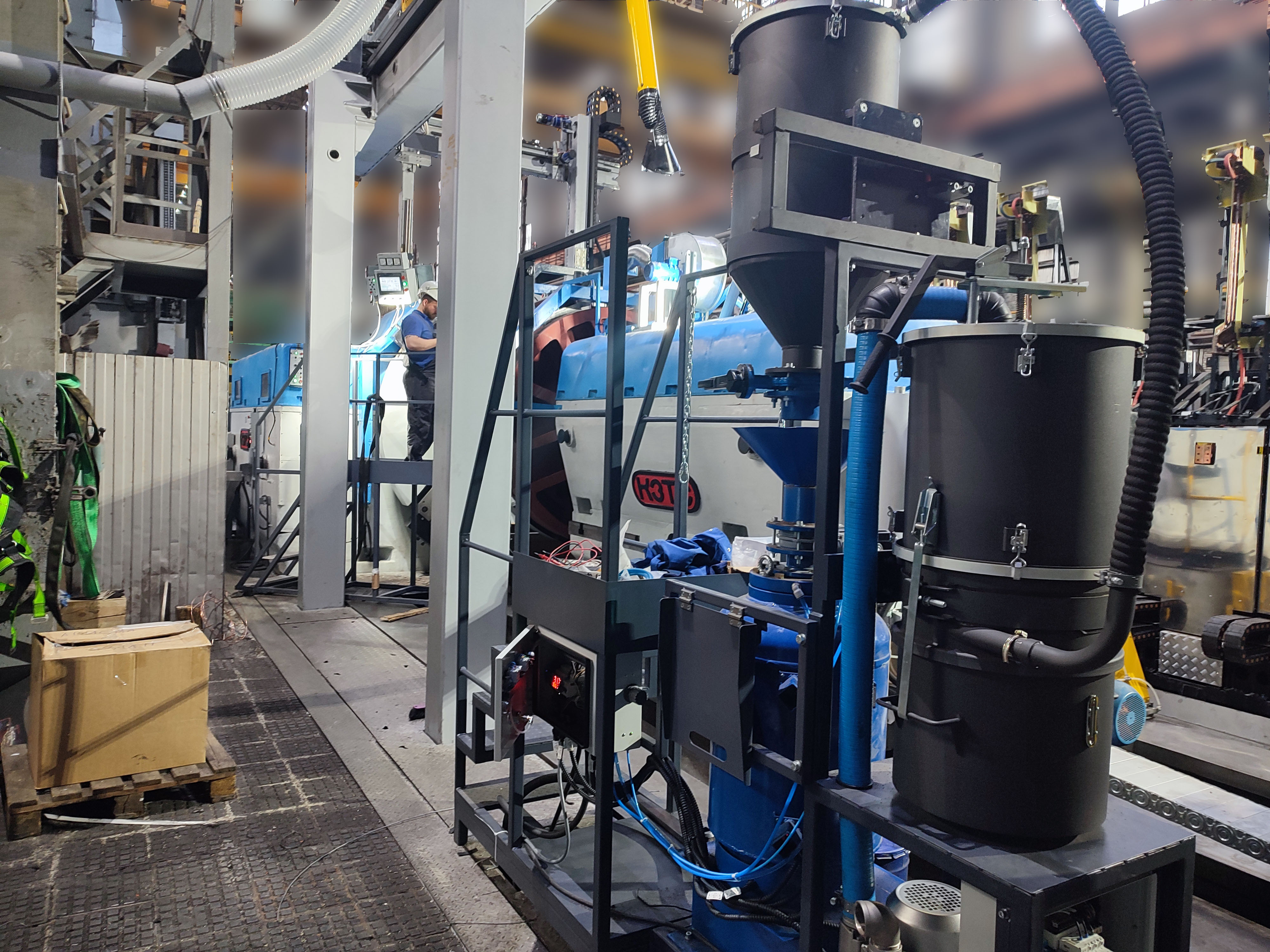

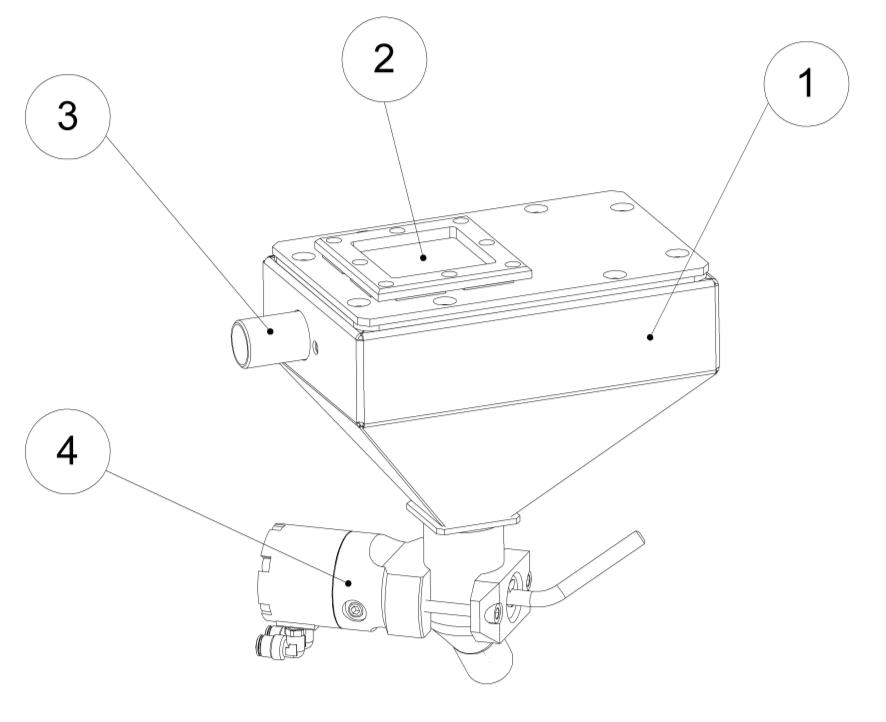

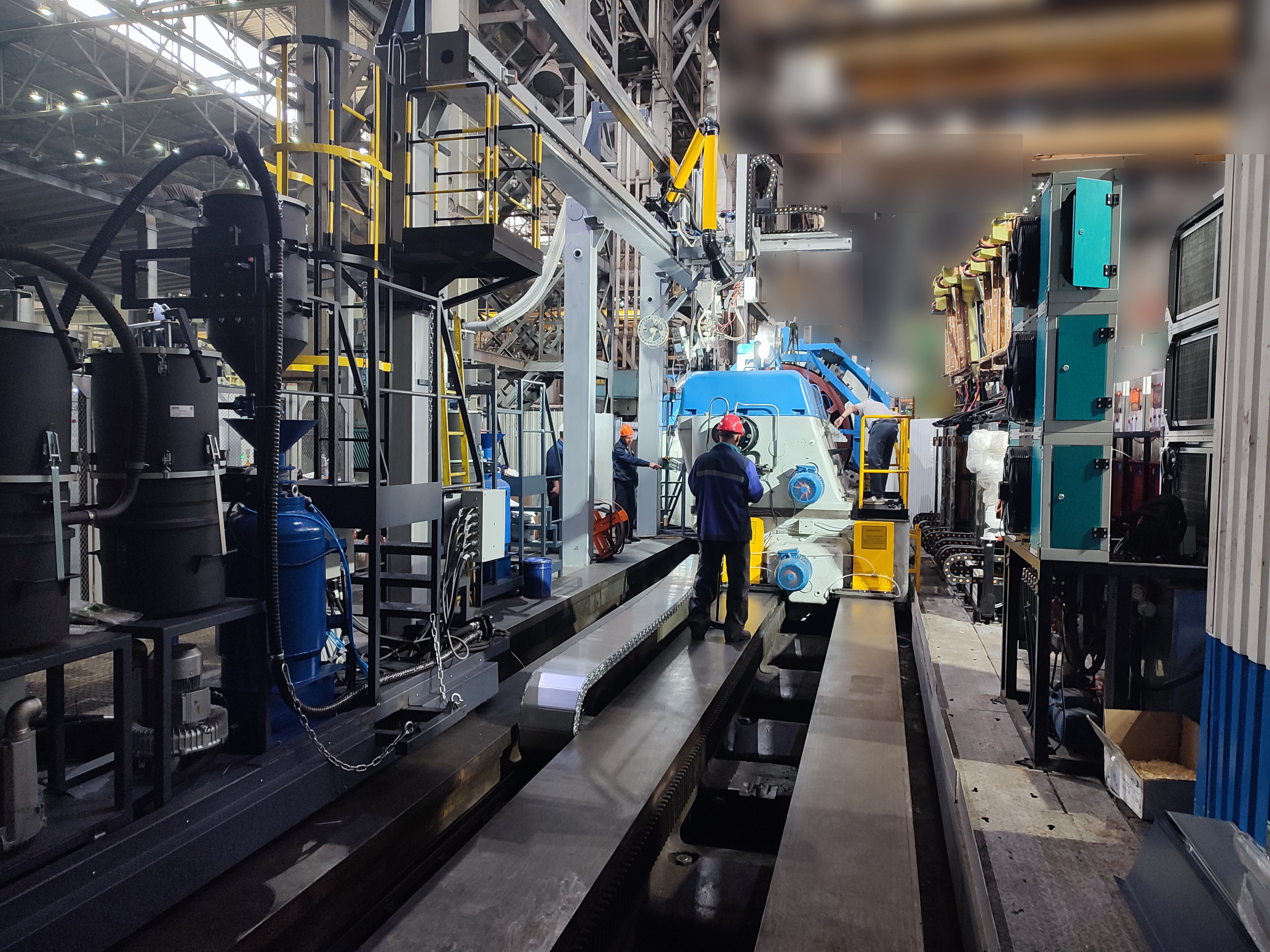

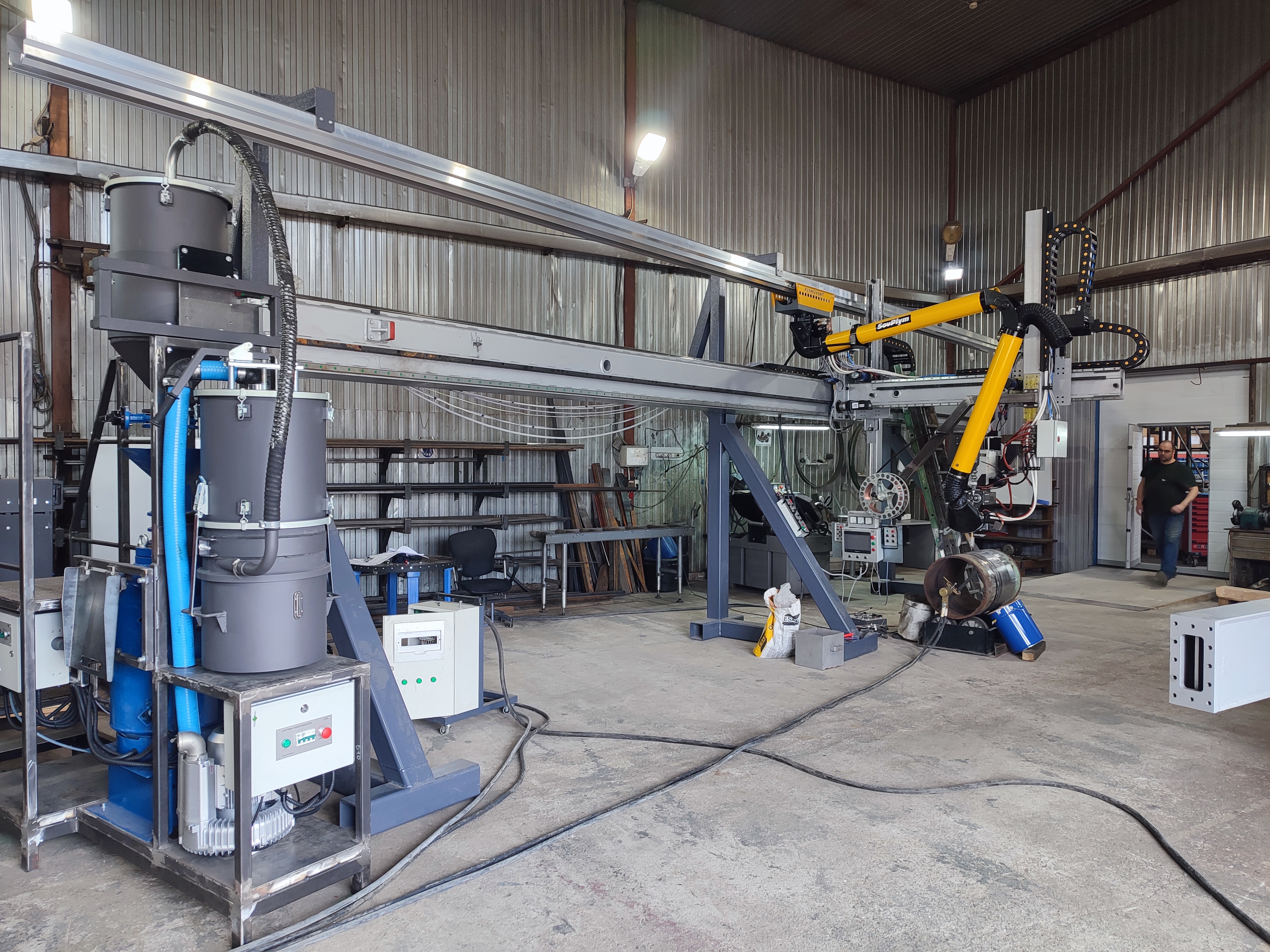

Сварочная головка оснащена сервопривдом для подачи и размотки проволоки с бухт до 100 кг. Вакуумная система флюсооборота замкнутого цикла позволяет работать до 8 часов без остановки процесса на одной заправке флюса, но при этом в процессе работы можно досыпать флюс в бак питатель. Бак питатель оснащен подогревательными тэнами для поддержания флюса в нагретом состоянии.

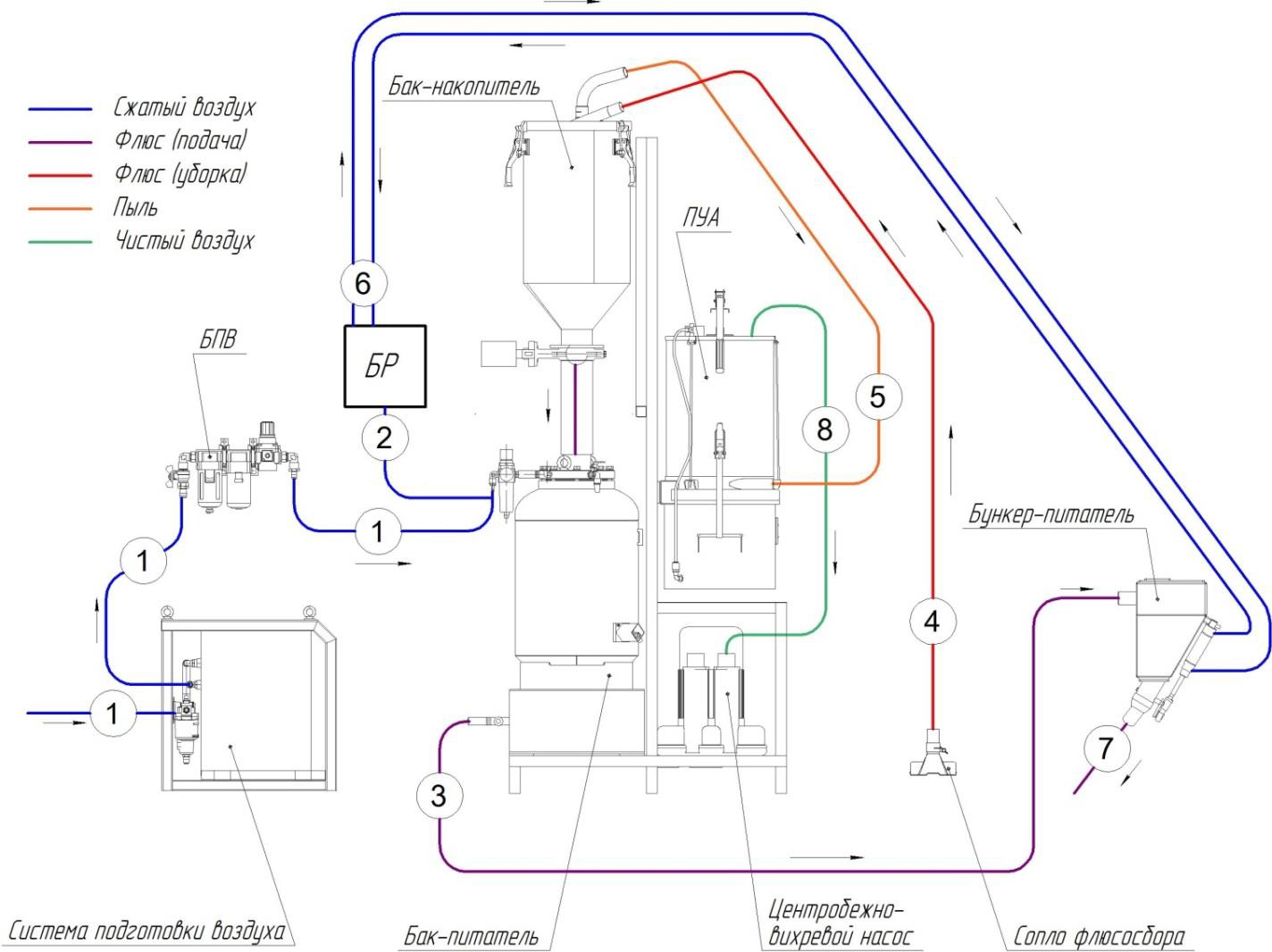

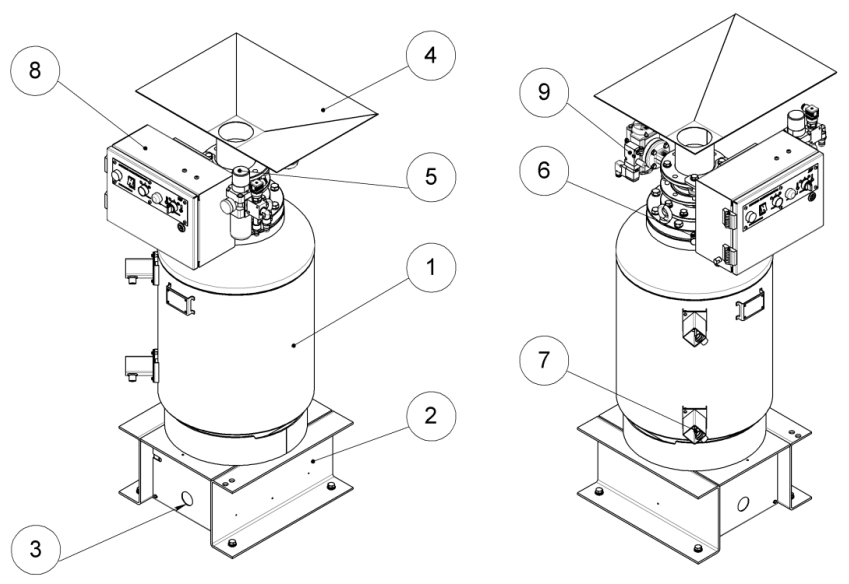

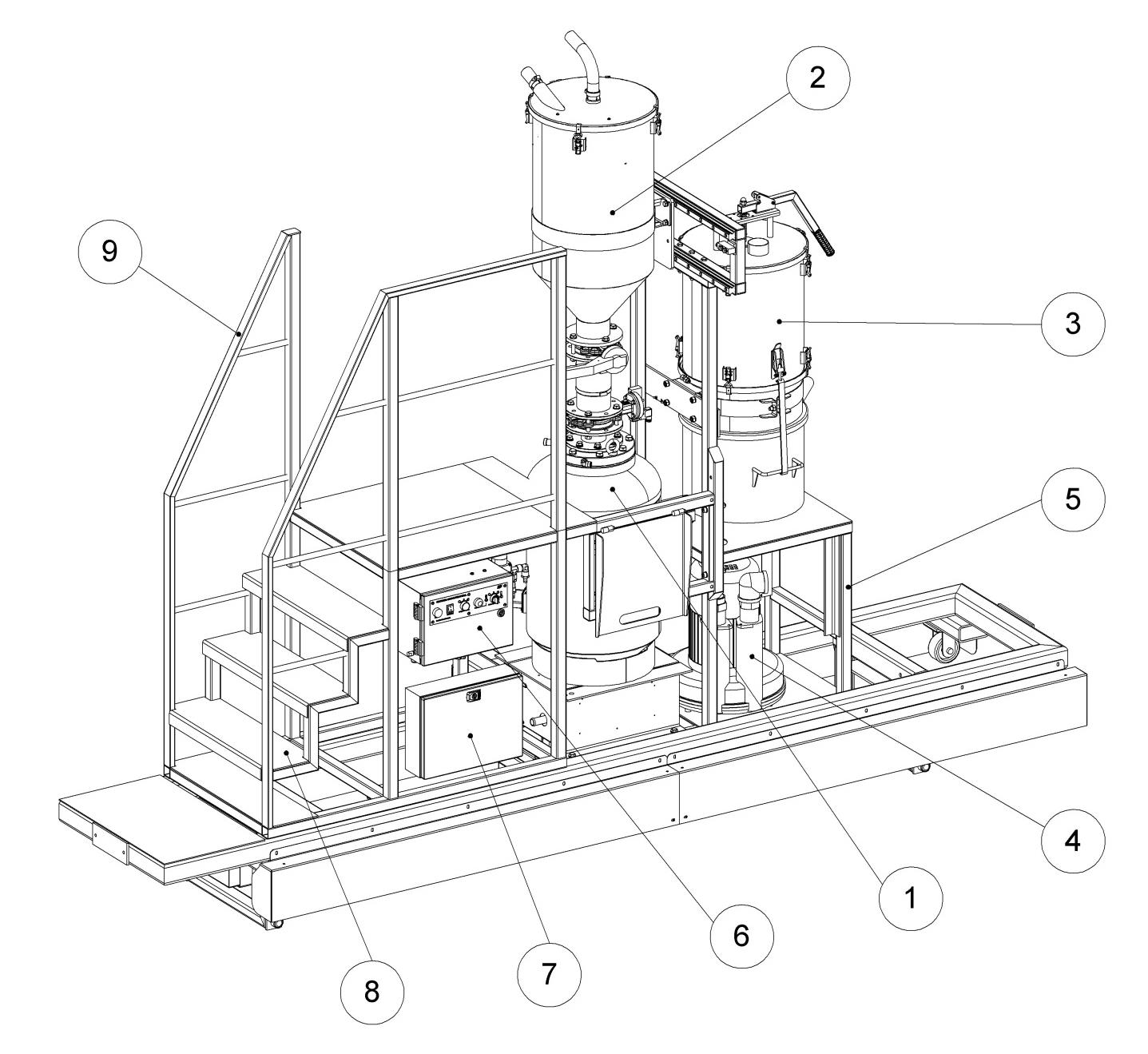

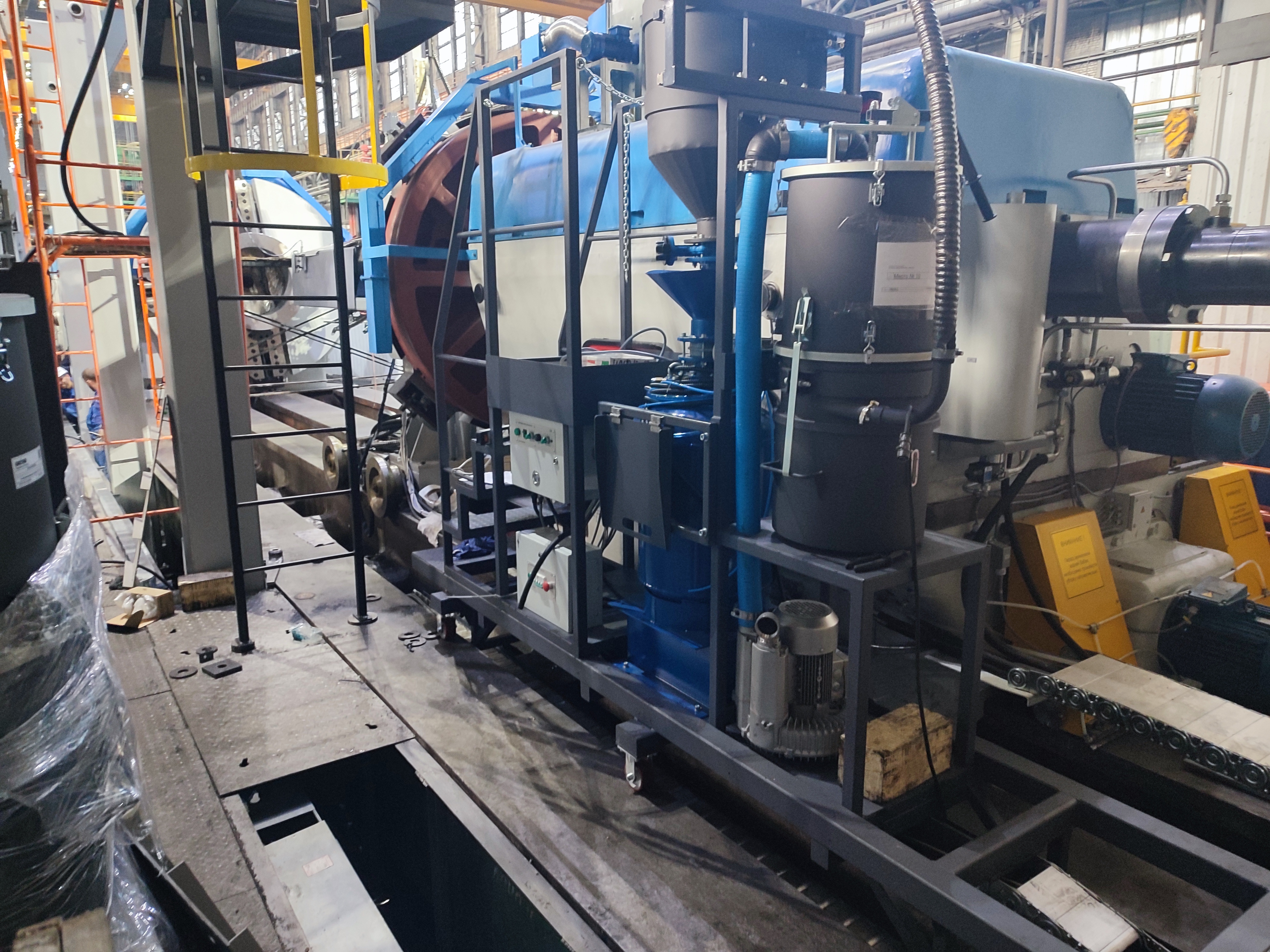

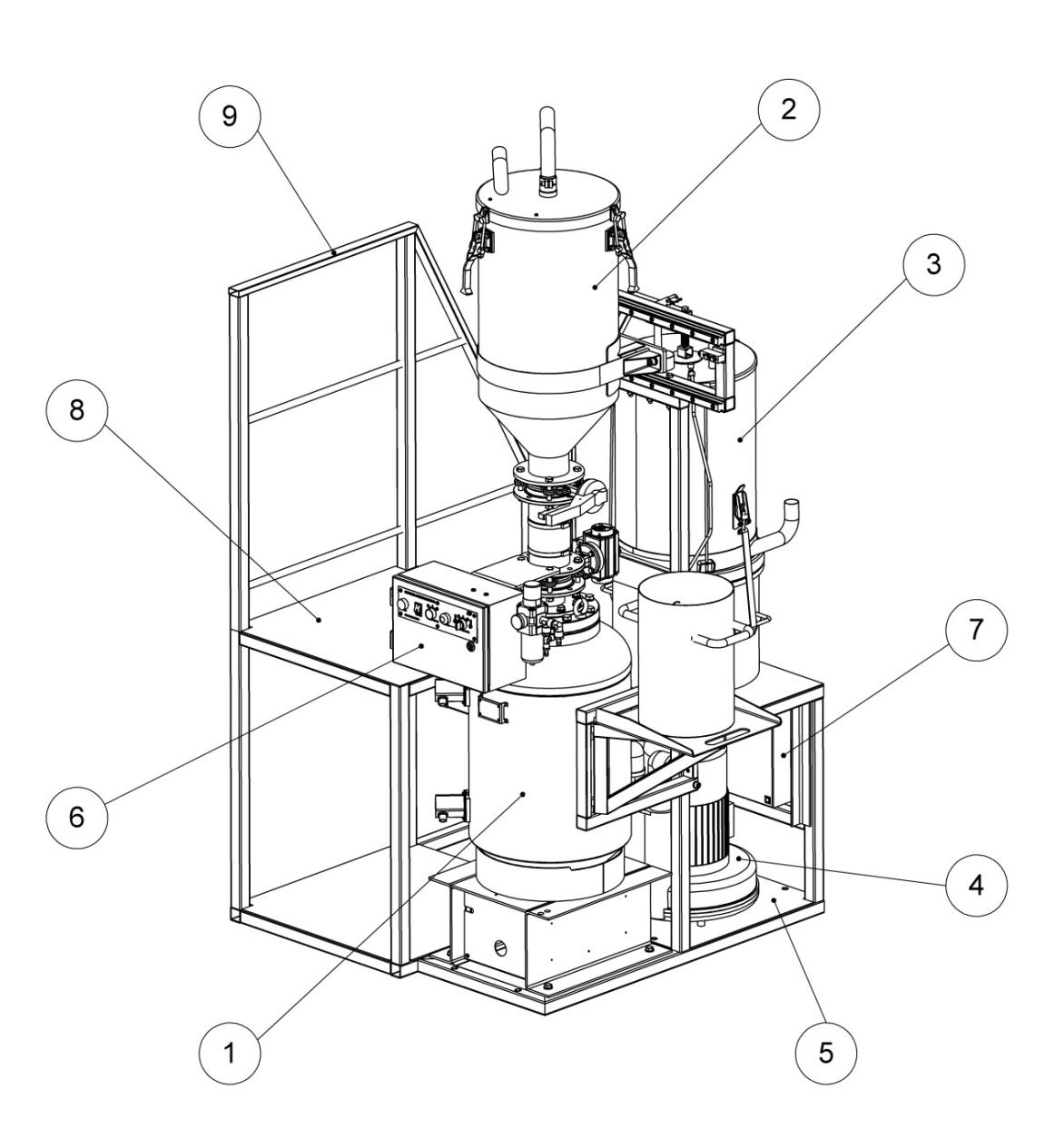

Схема подключения системы флюсооборота:

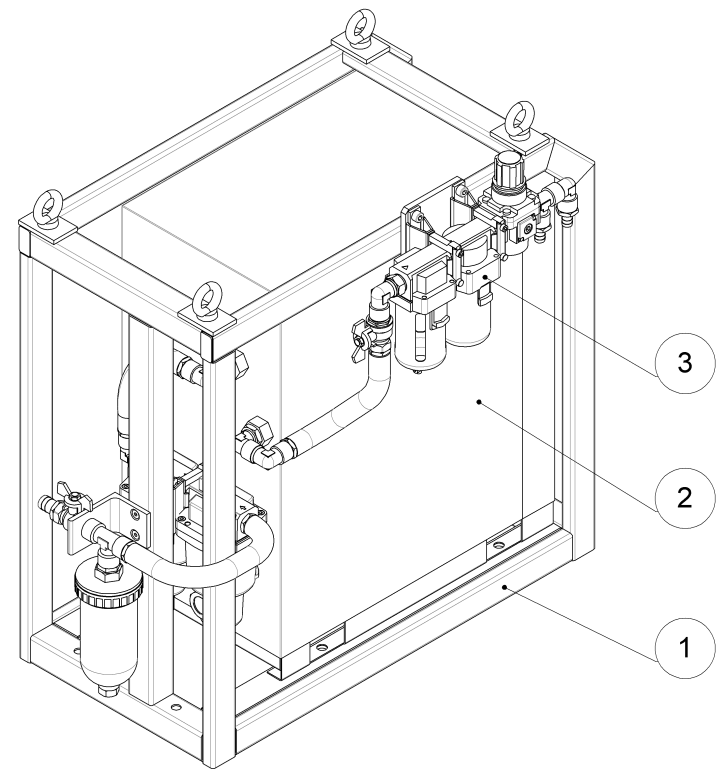

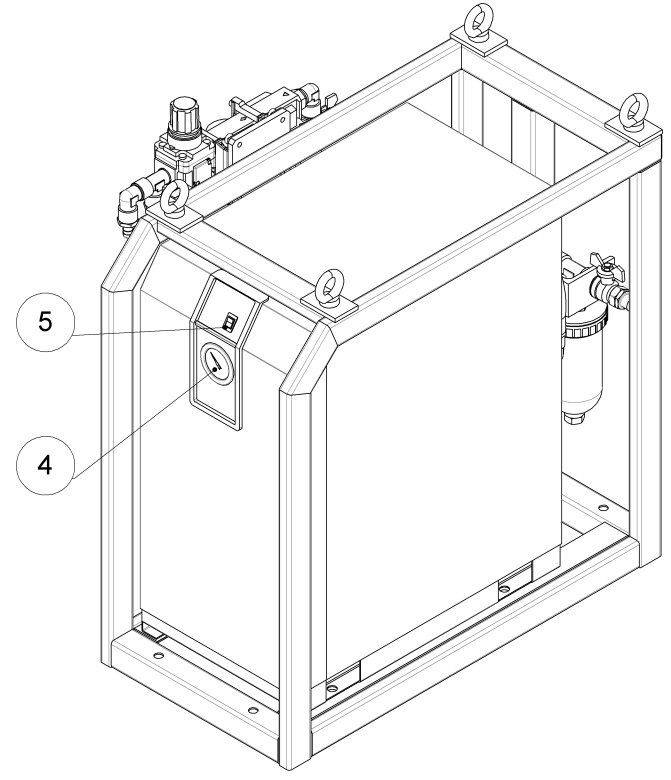

Система подготовки воздуха:

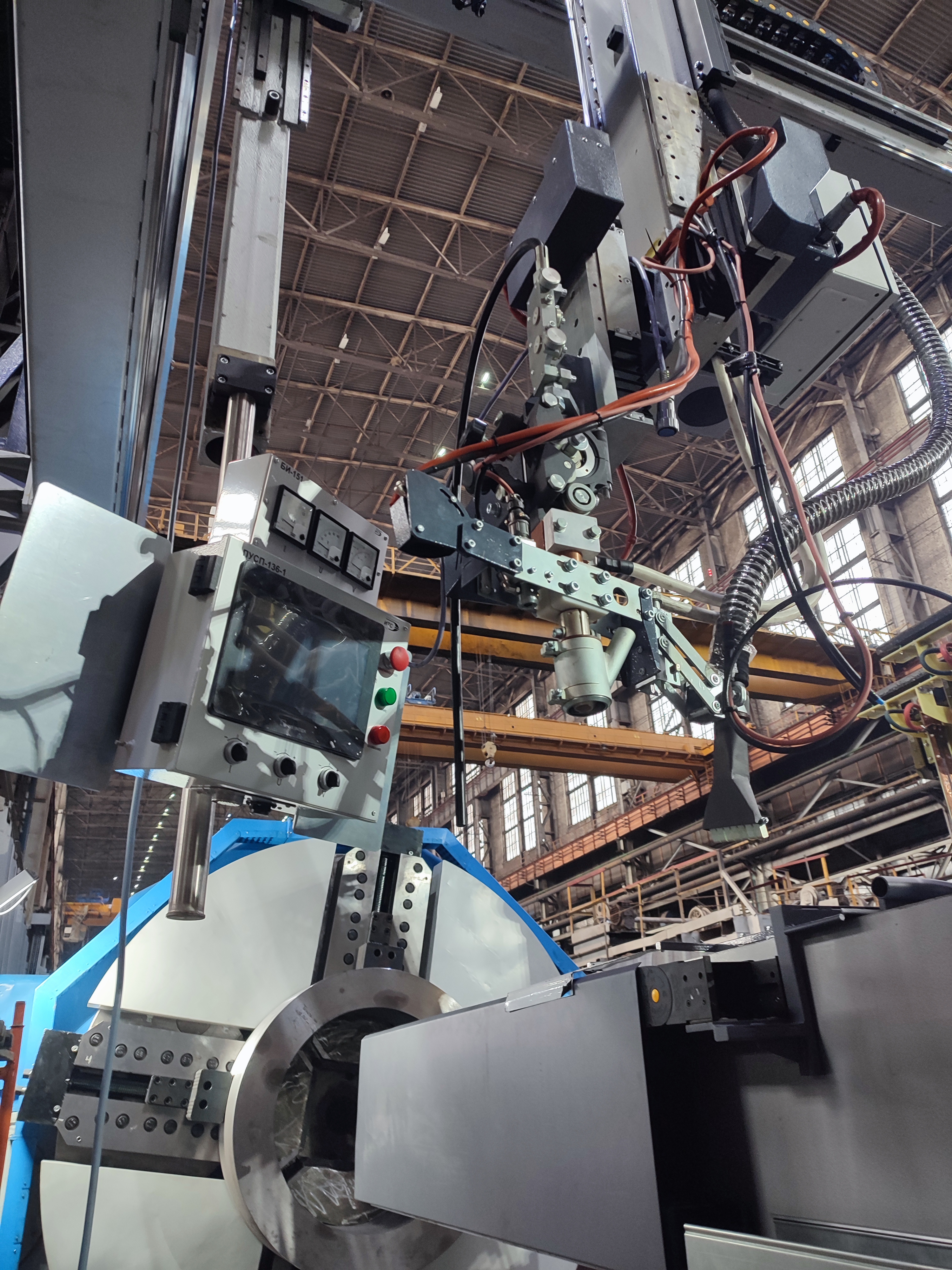

Головка оснащена лазерной системой слежения по высоте. Источником питания был выбран безотказный и зарекомендовавший себя ВДУ-1250, производства завода СЭЛМА. Система управления построена на контроллере с выводом информации на сенсорную панель.Все необходимые режимы и установочные параметры вводятся через панель оператора.

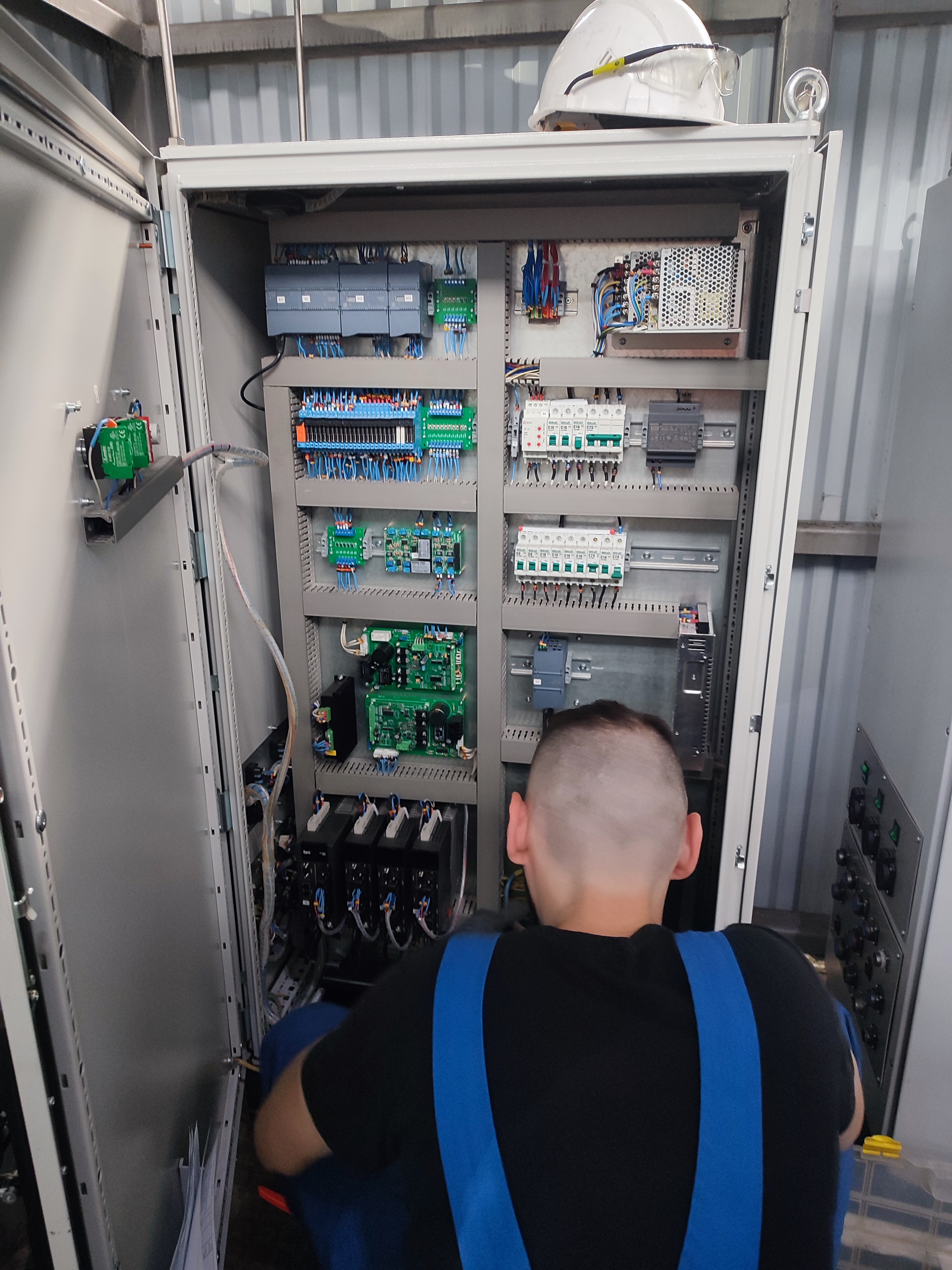

Система управления комплексом на базе программируемого контроллера.

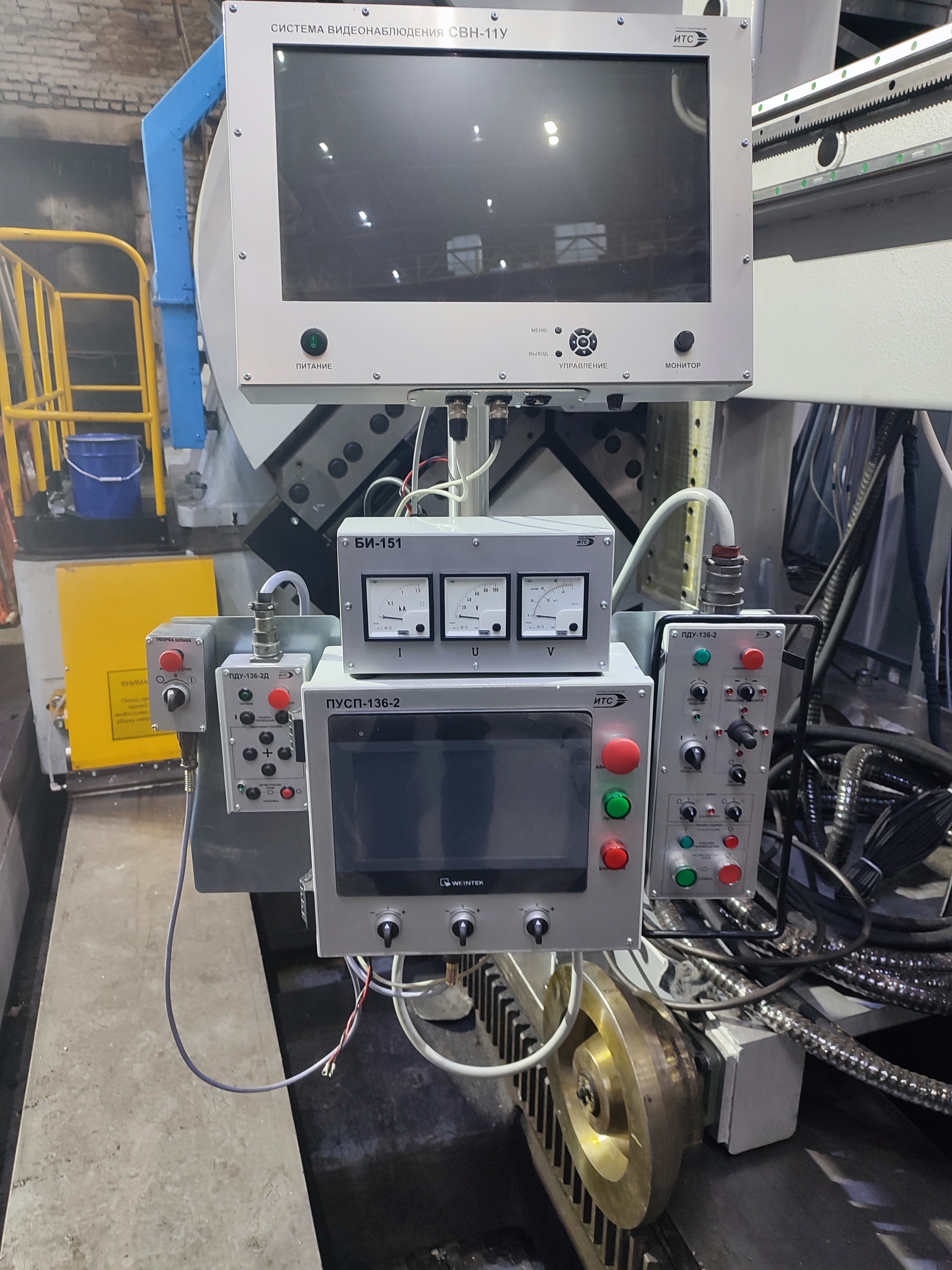

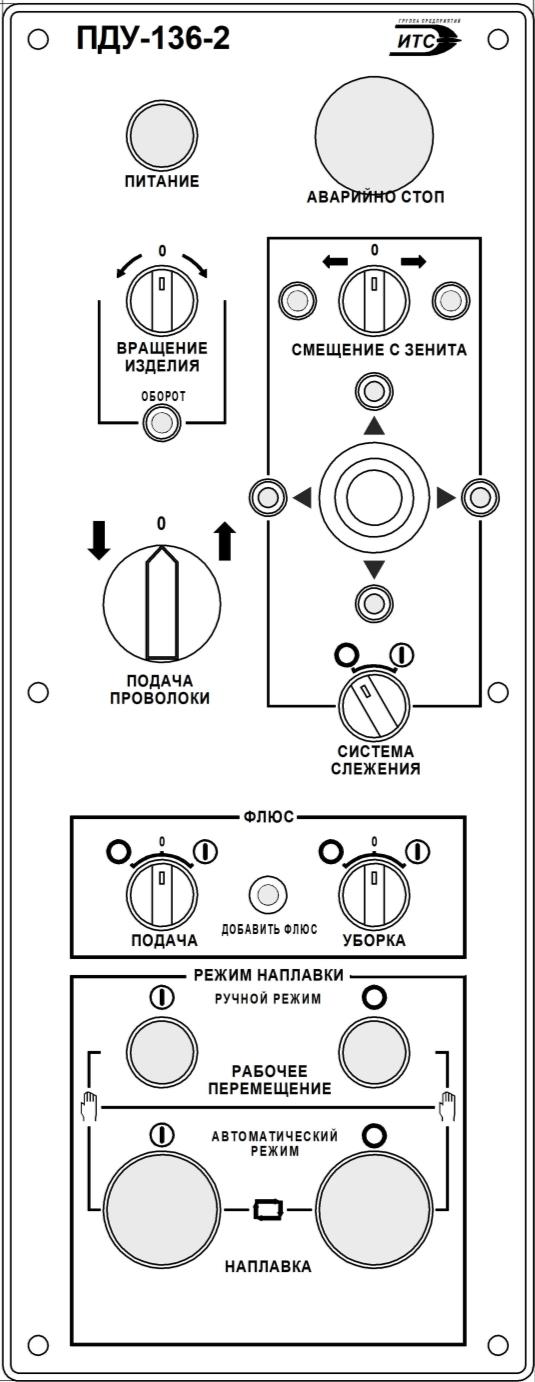

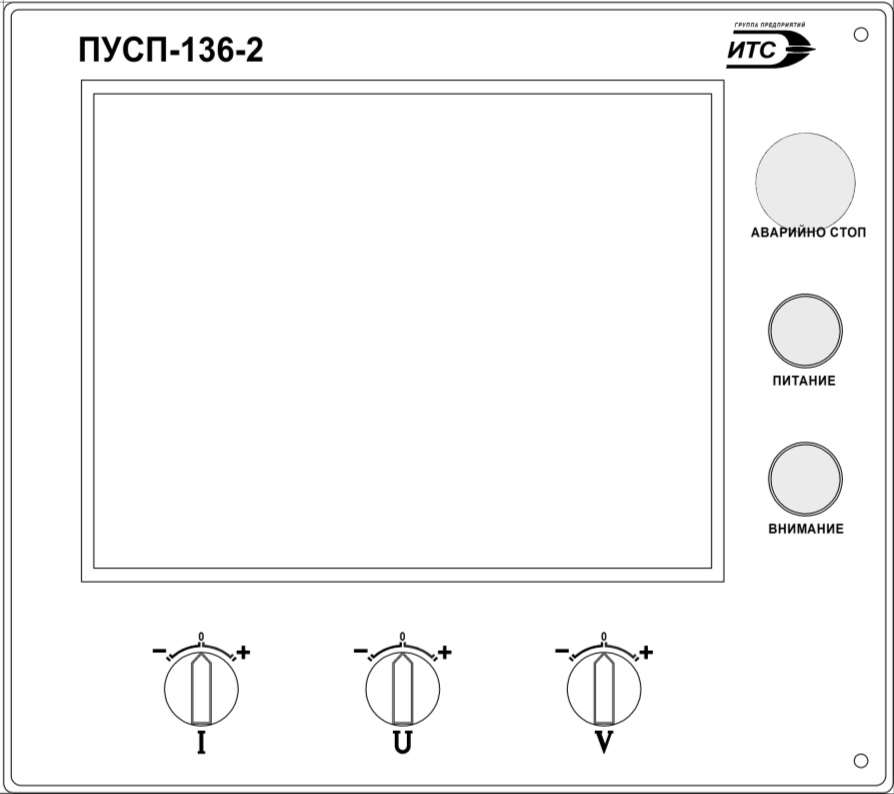

Пульт ДУ управления

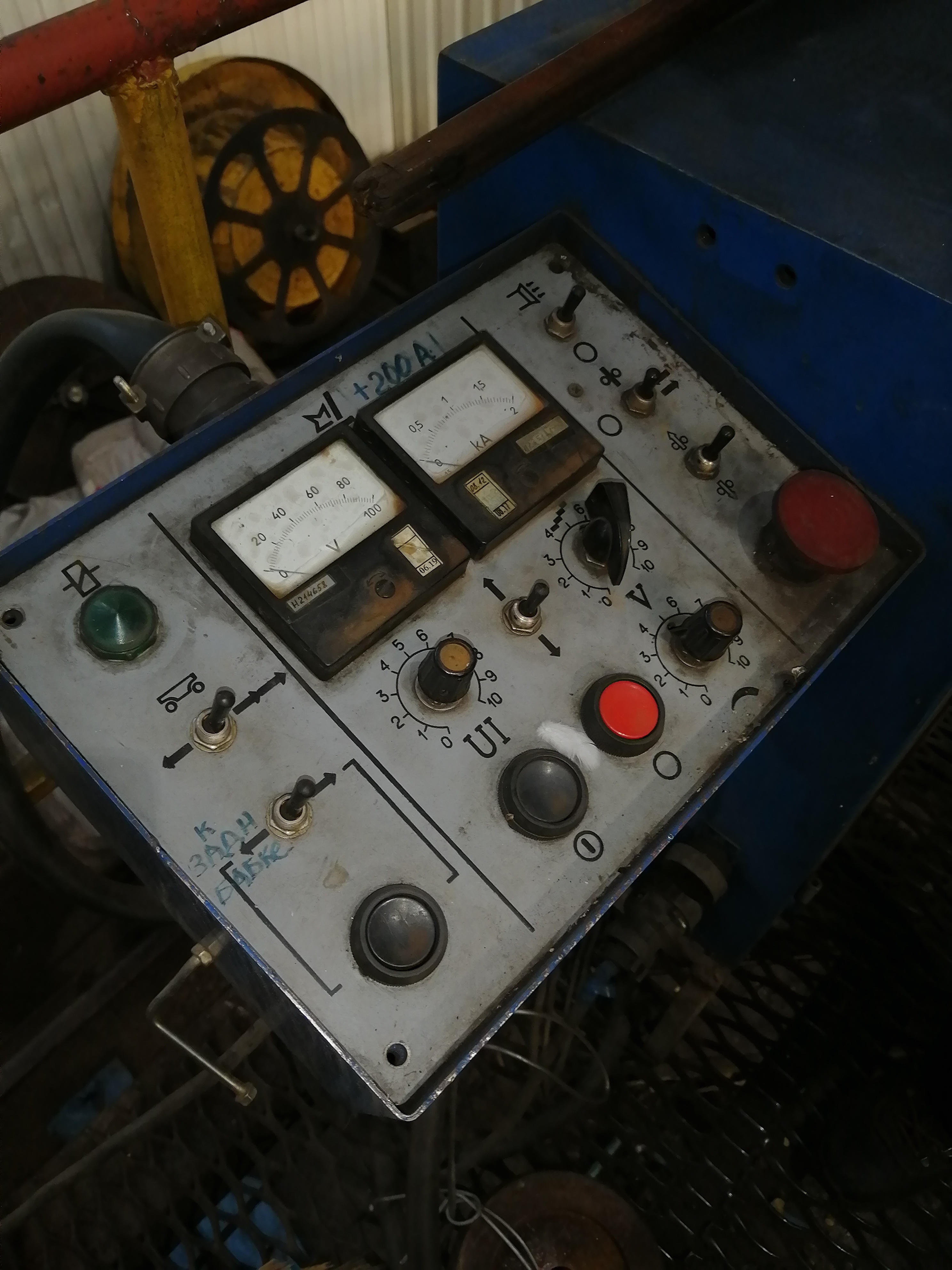

Источник питания сварки ВДУ-1250. Источник обеспечивает работу на токах до 1250А при ПВ-100%.

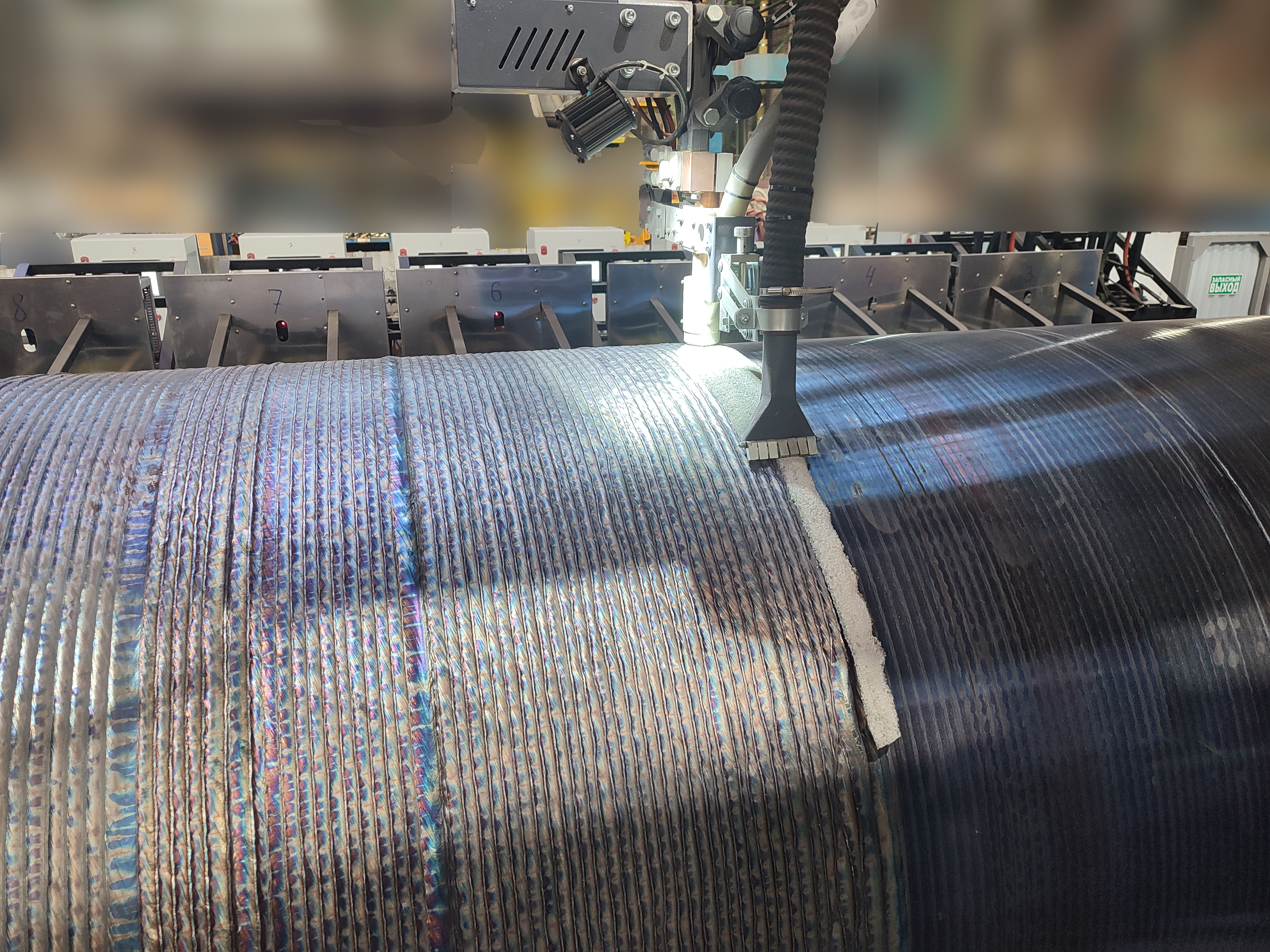

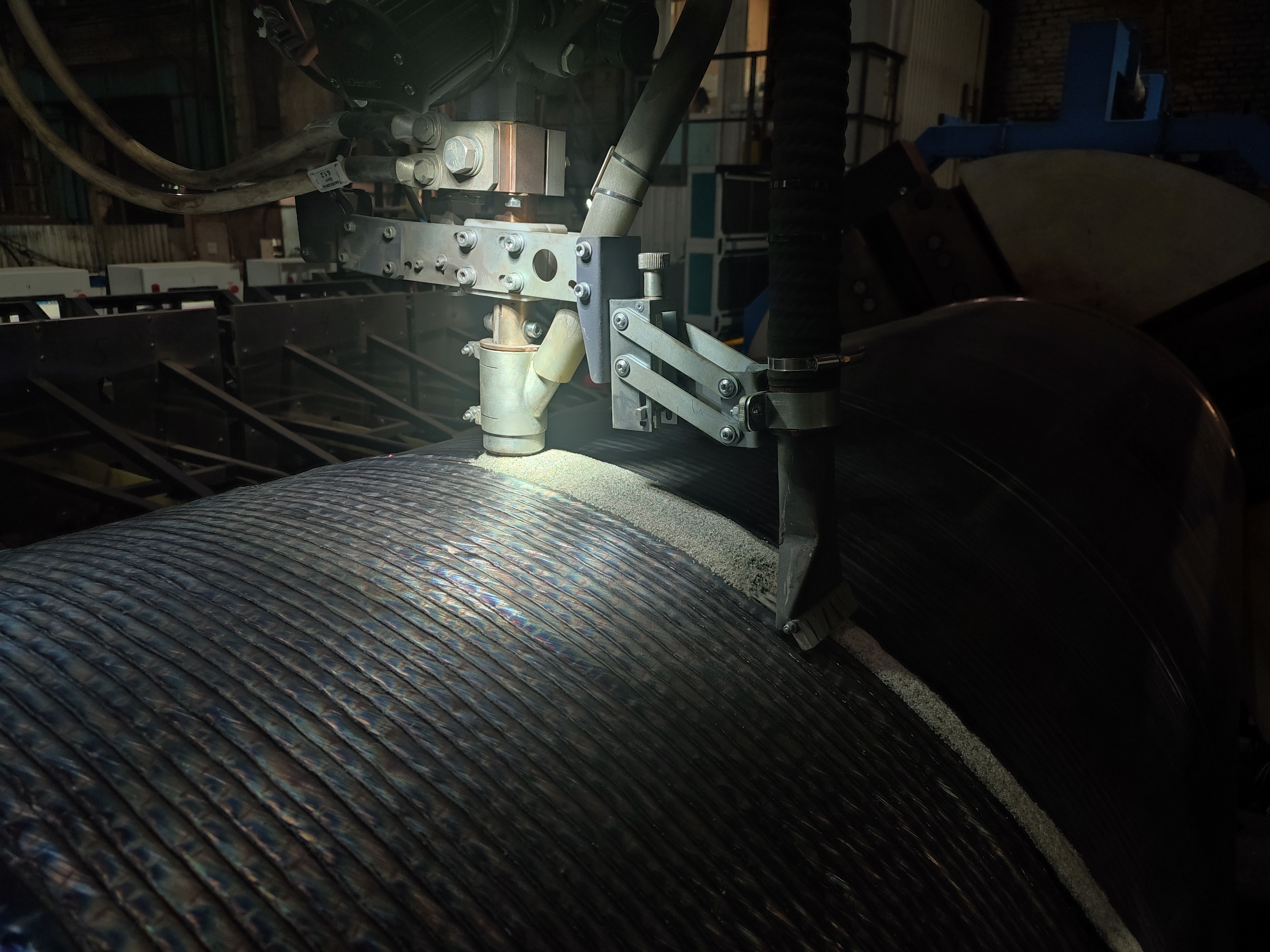

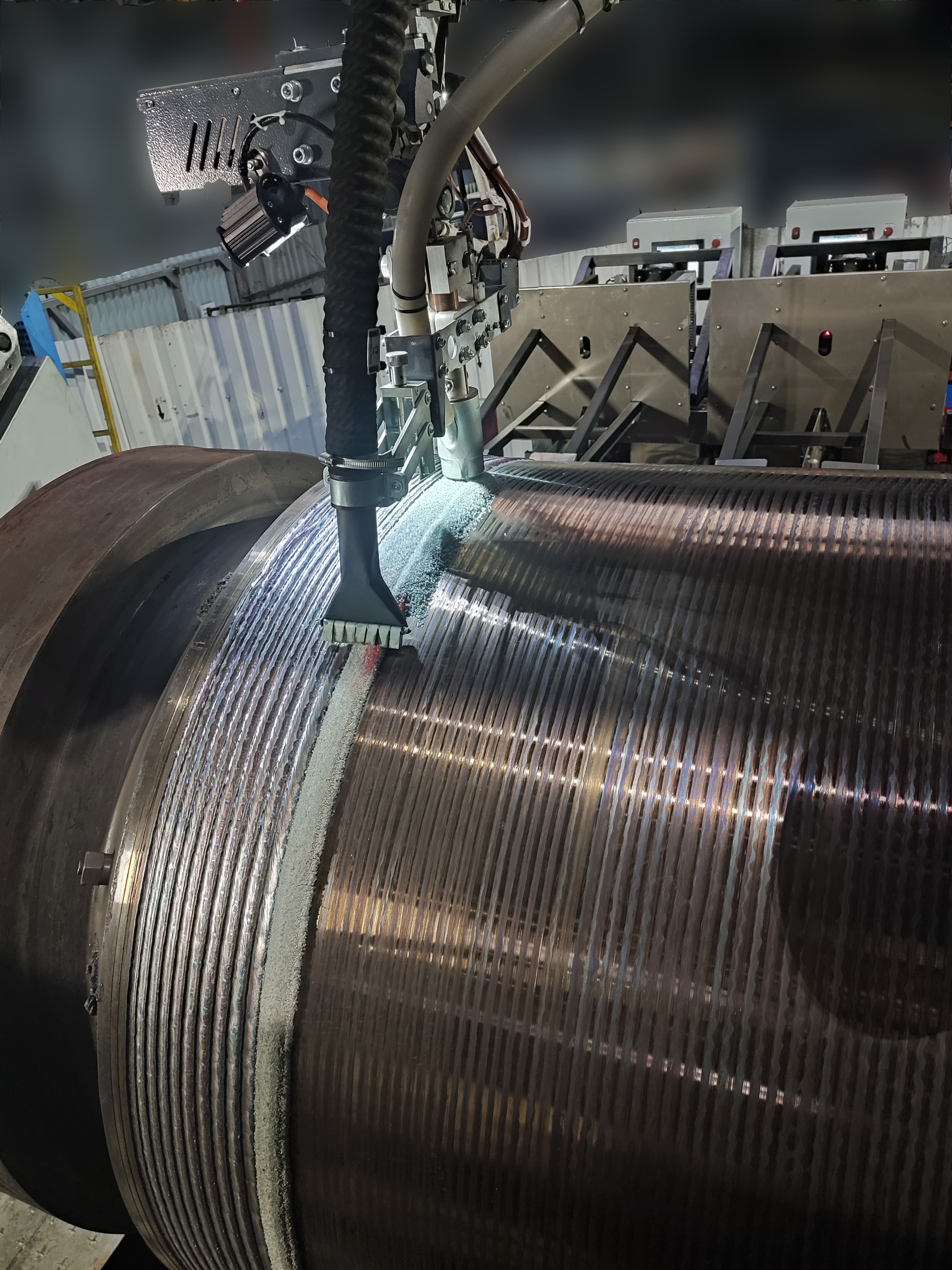

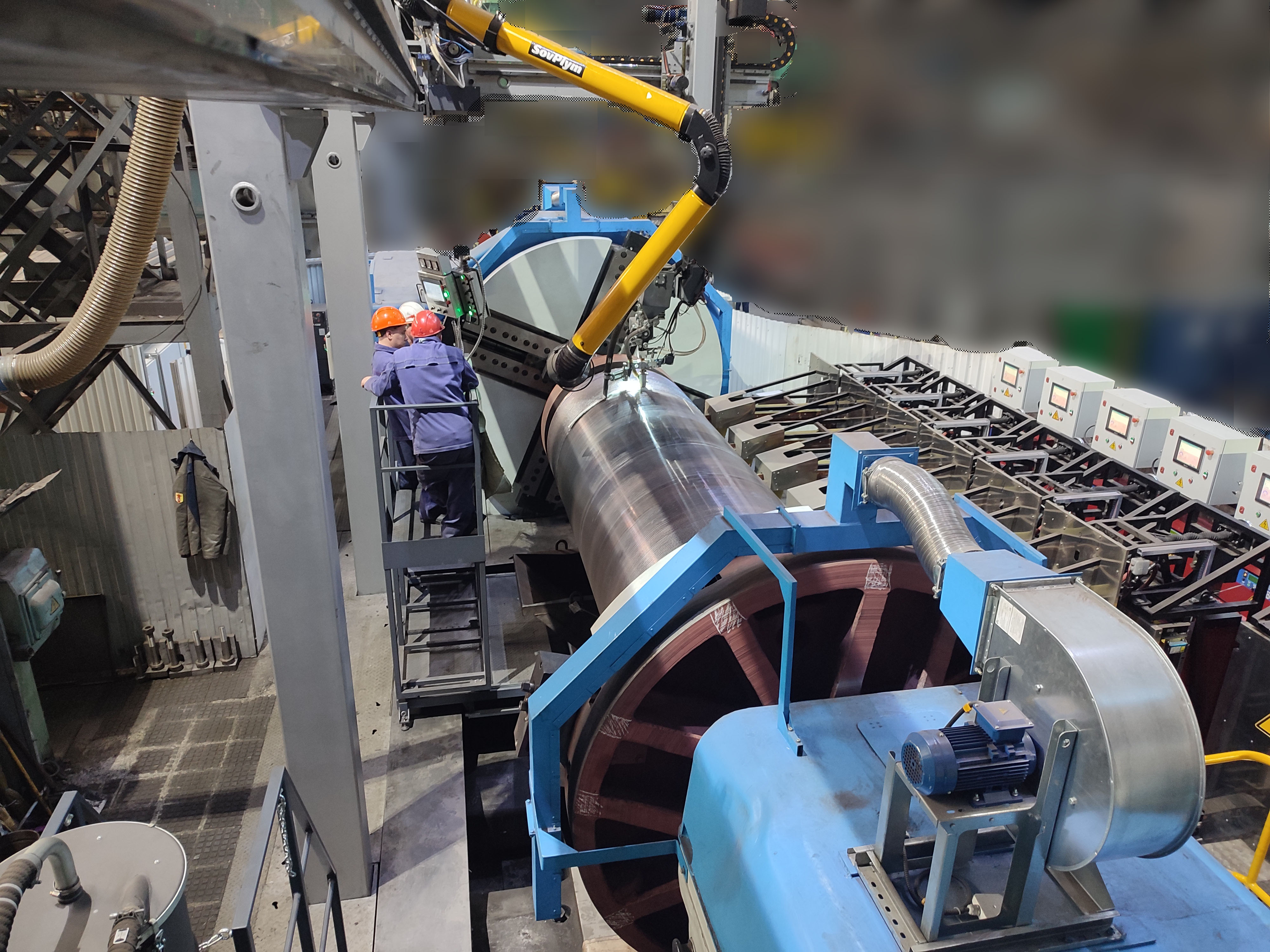

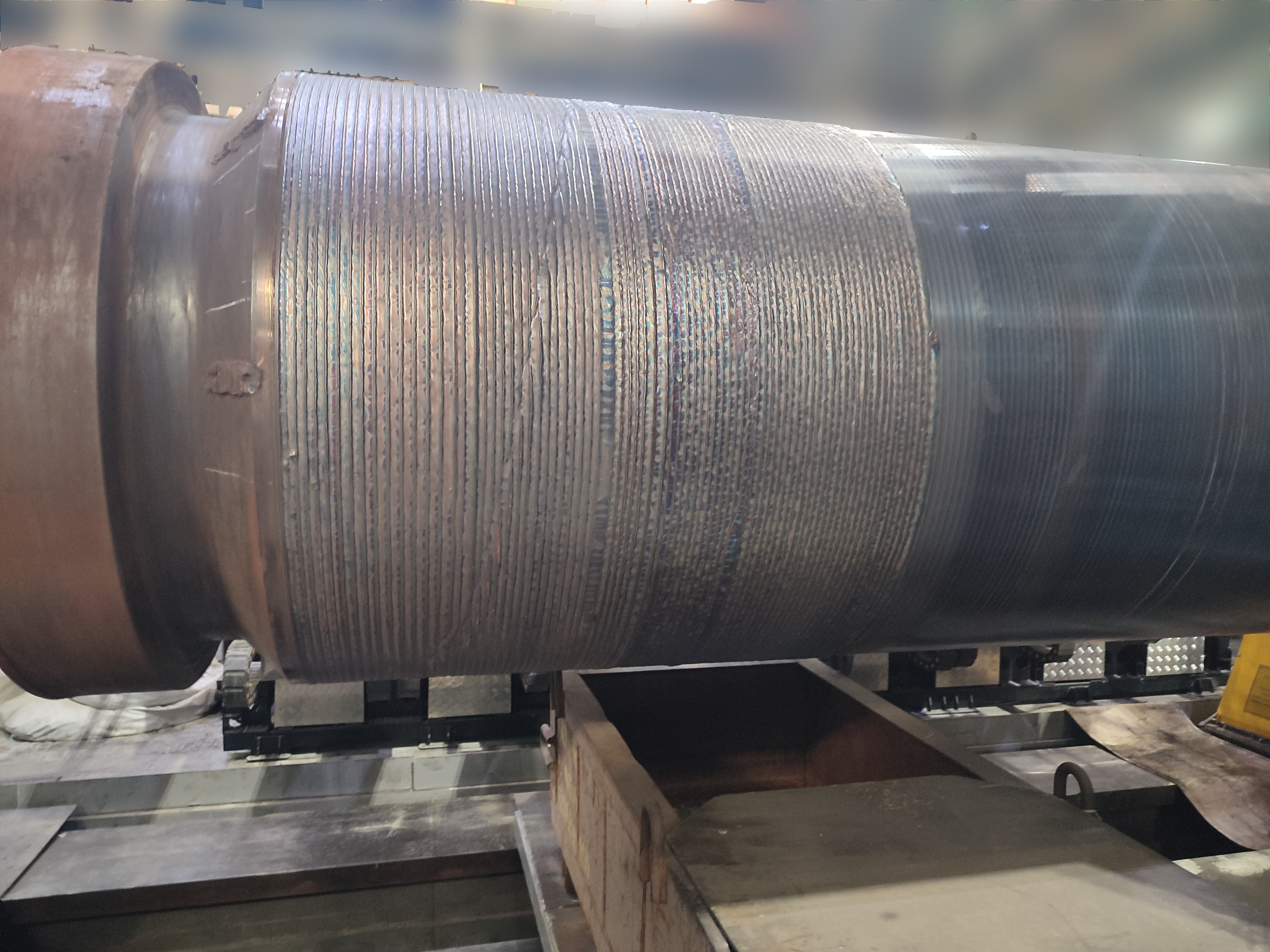

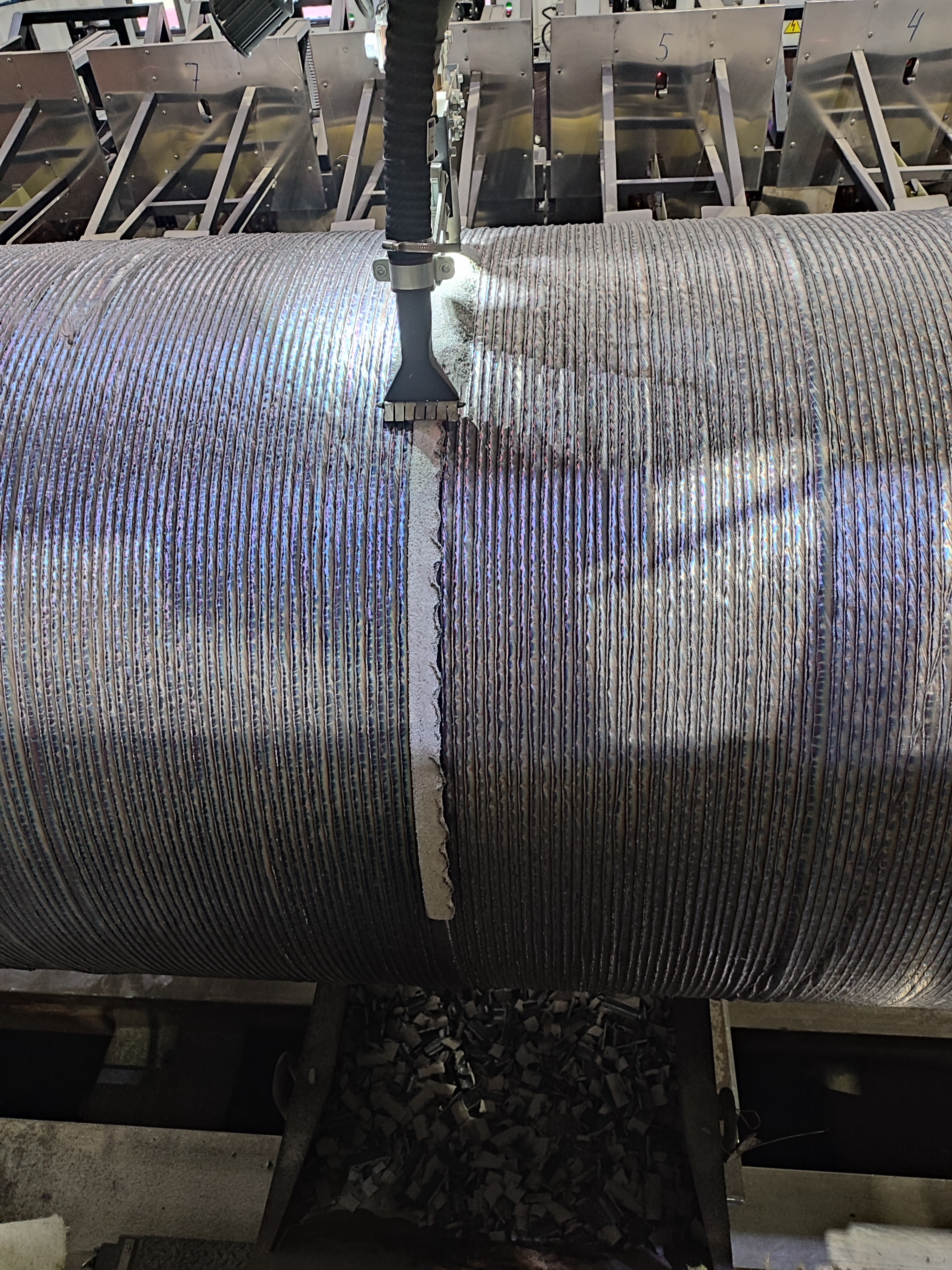

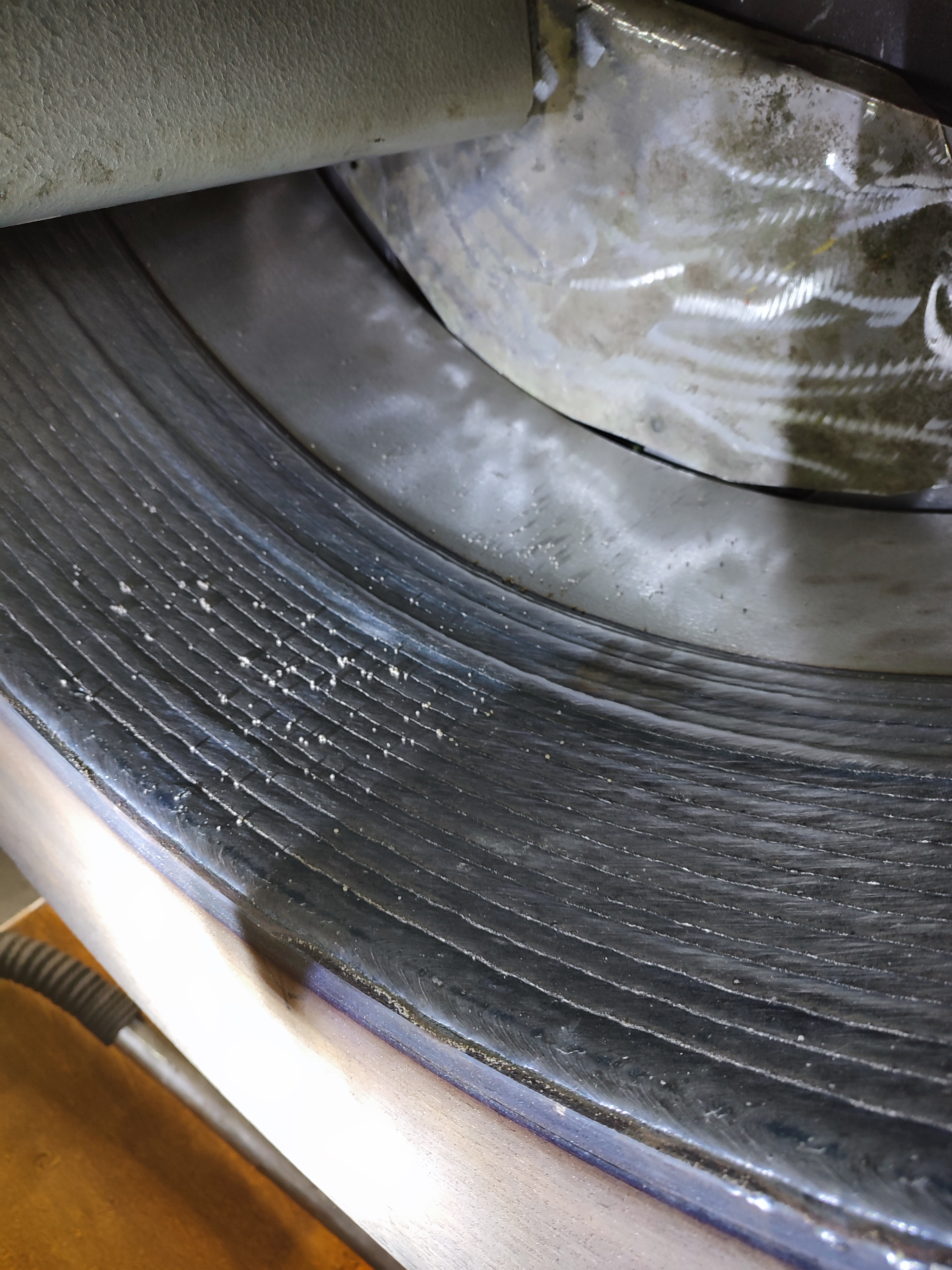

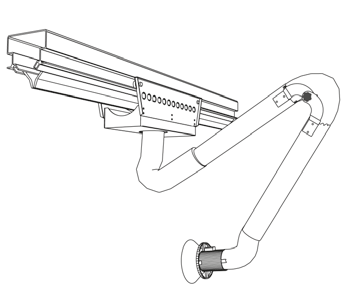

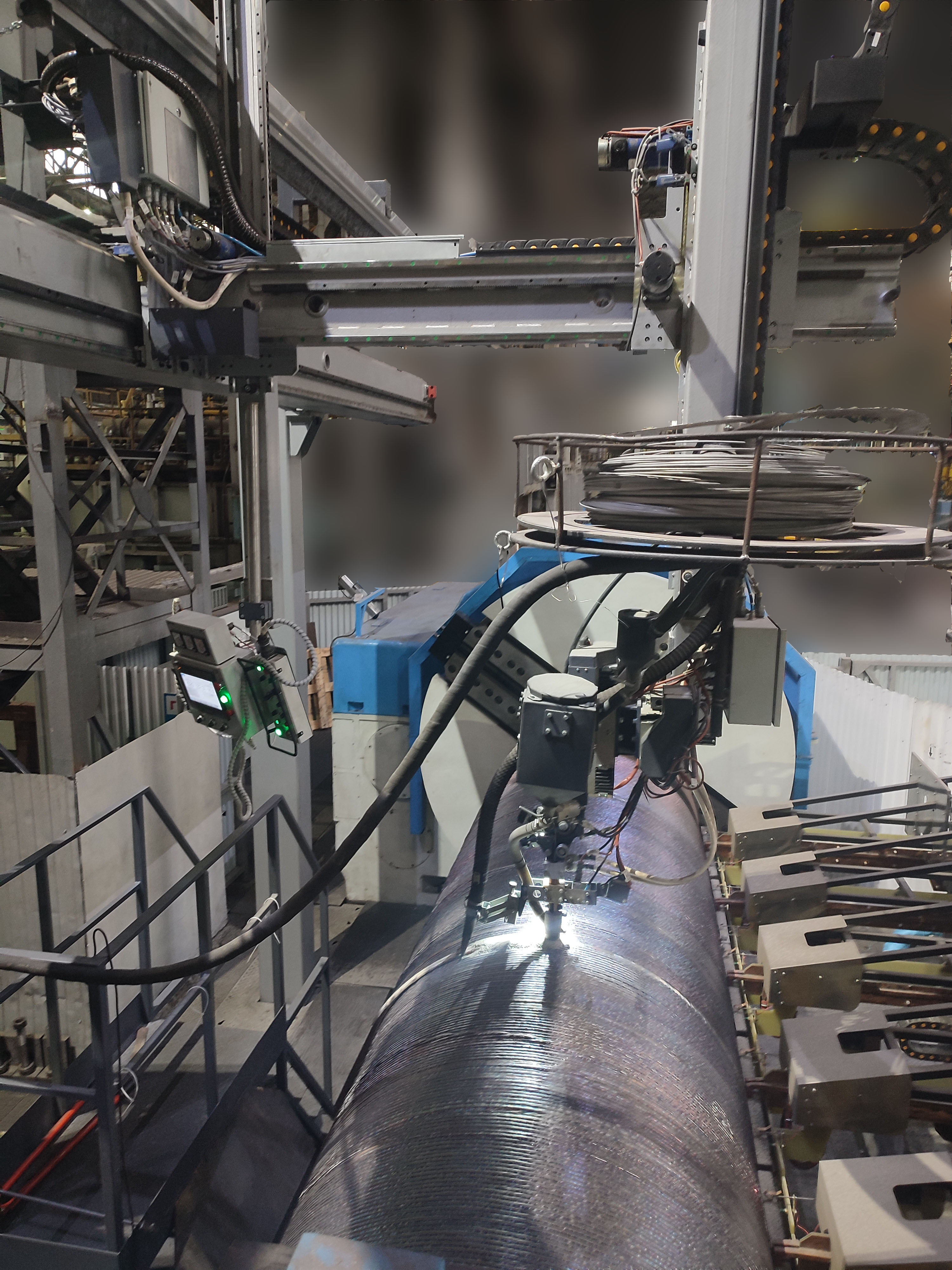

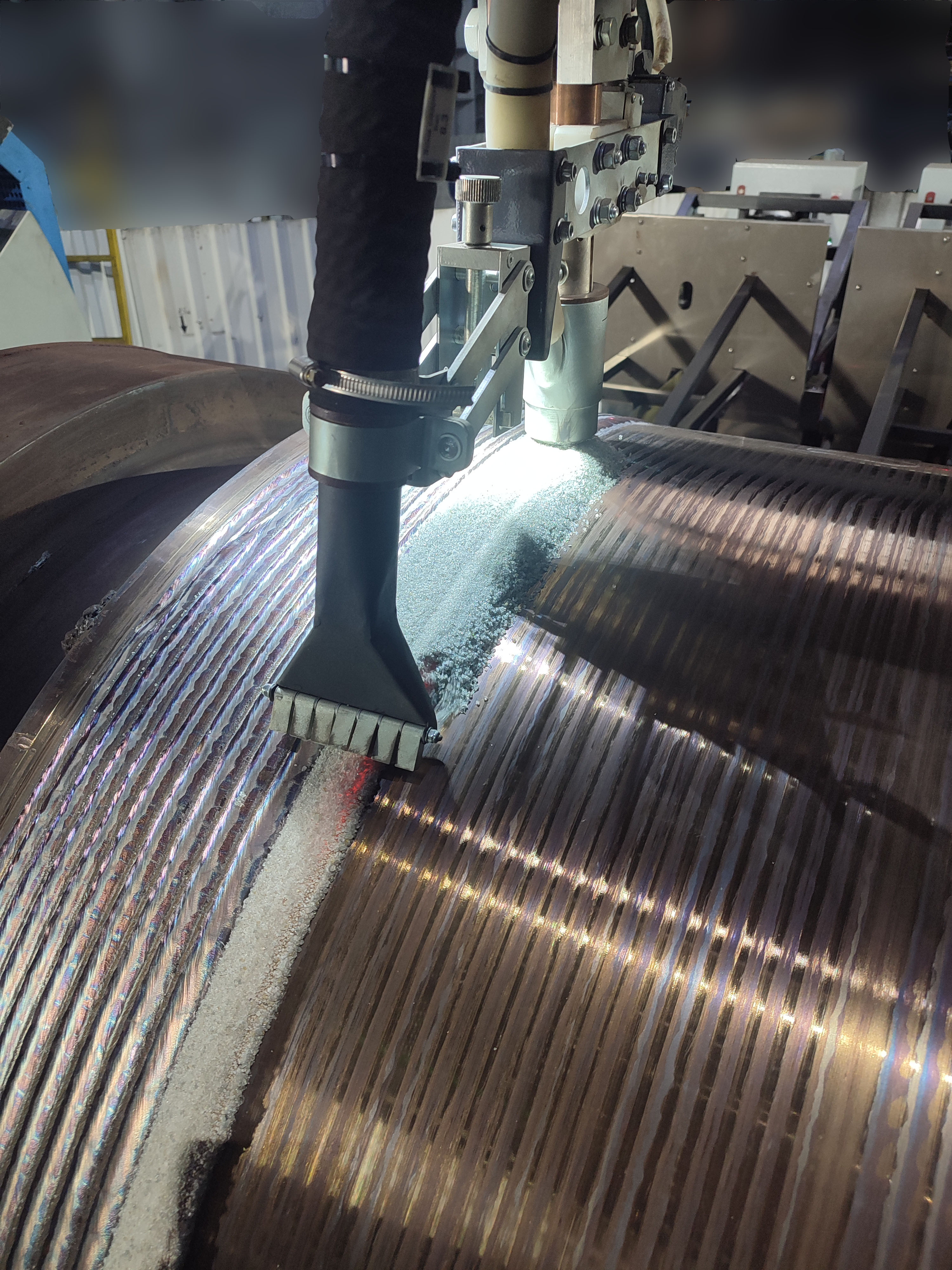

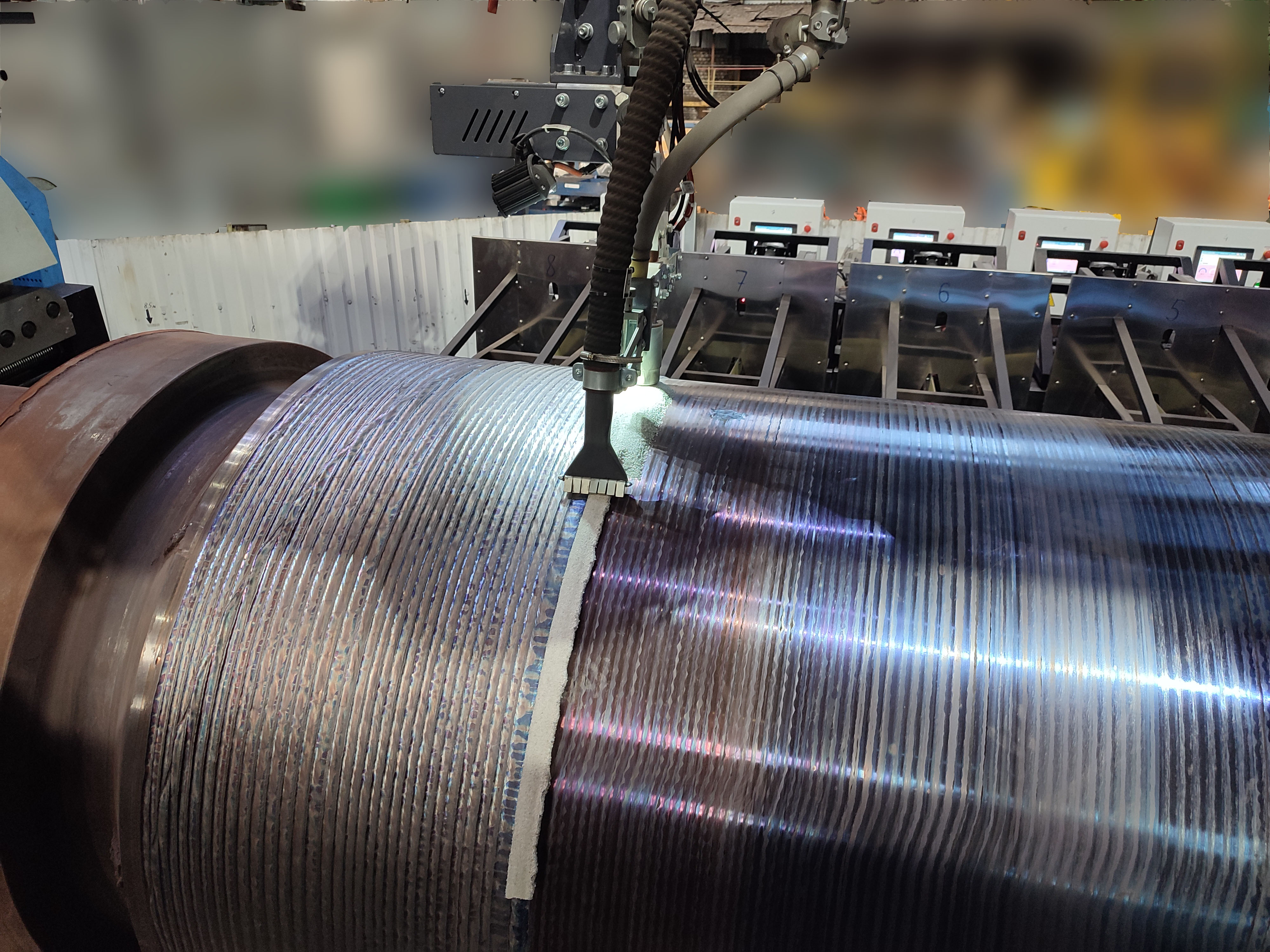

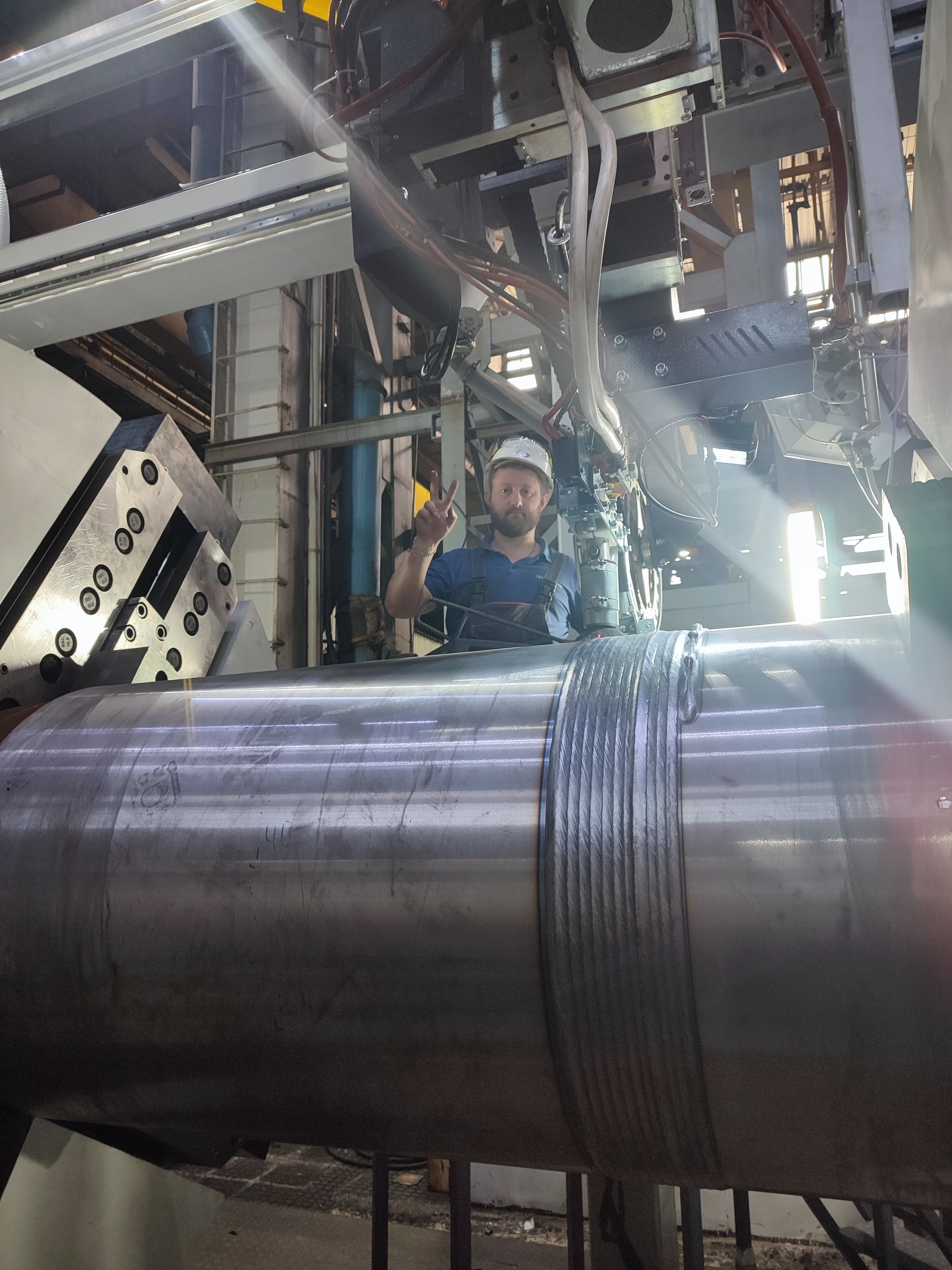

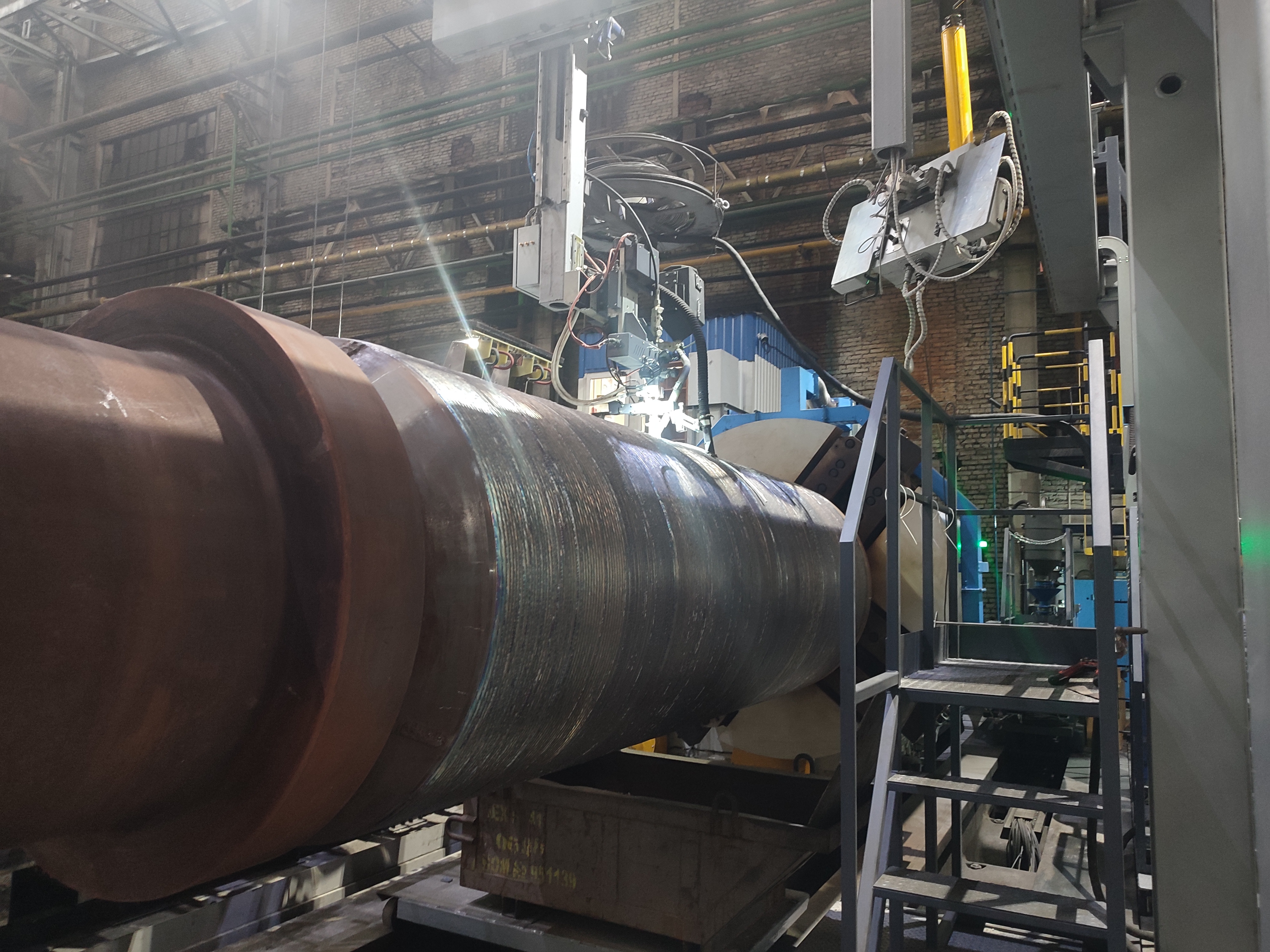

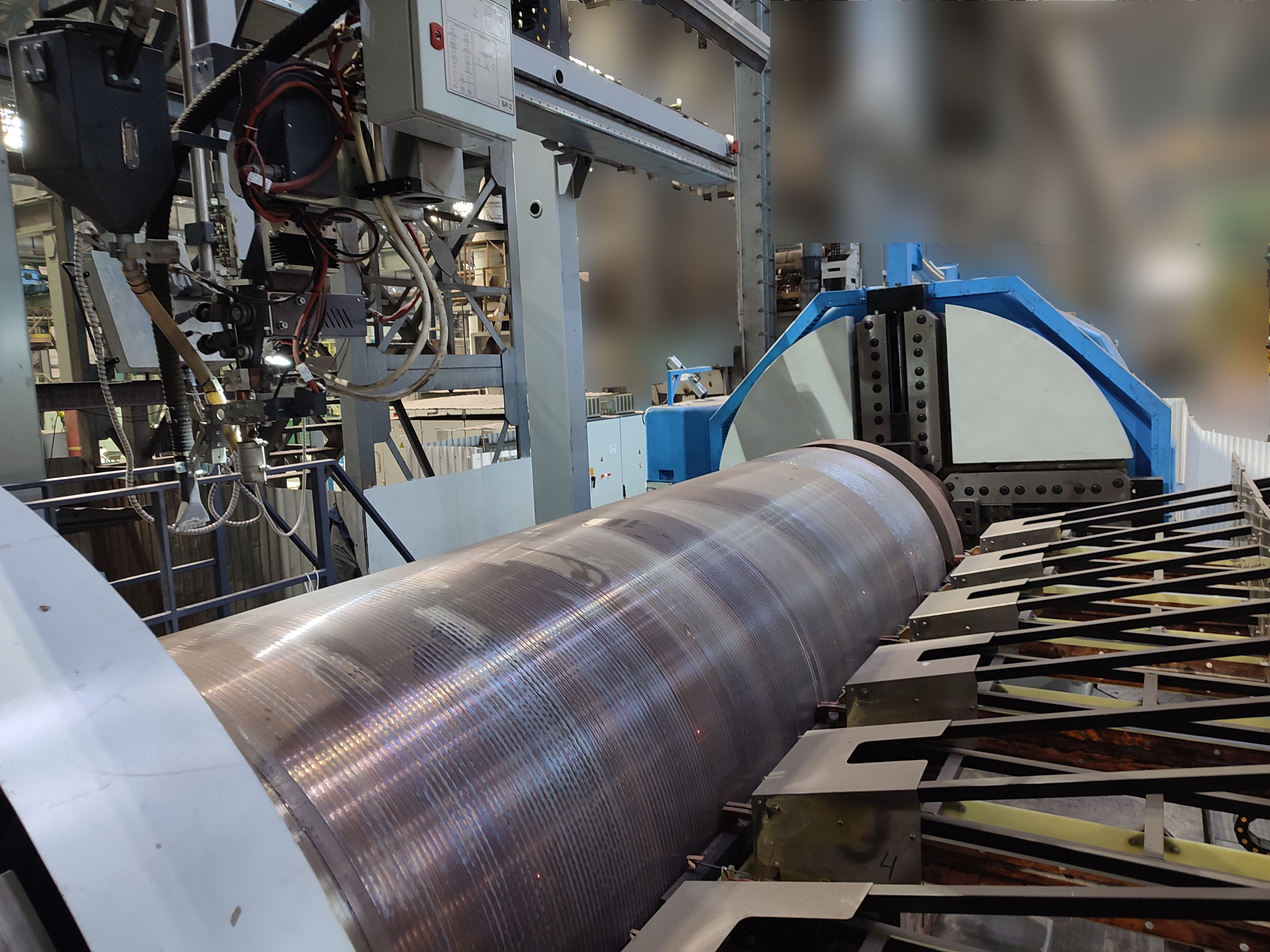

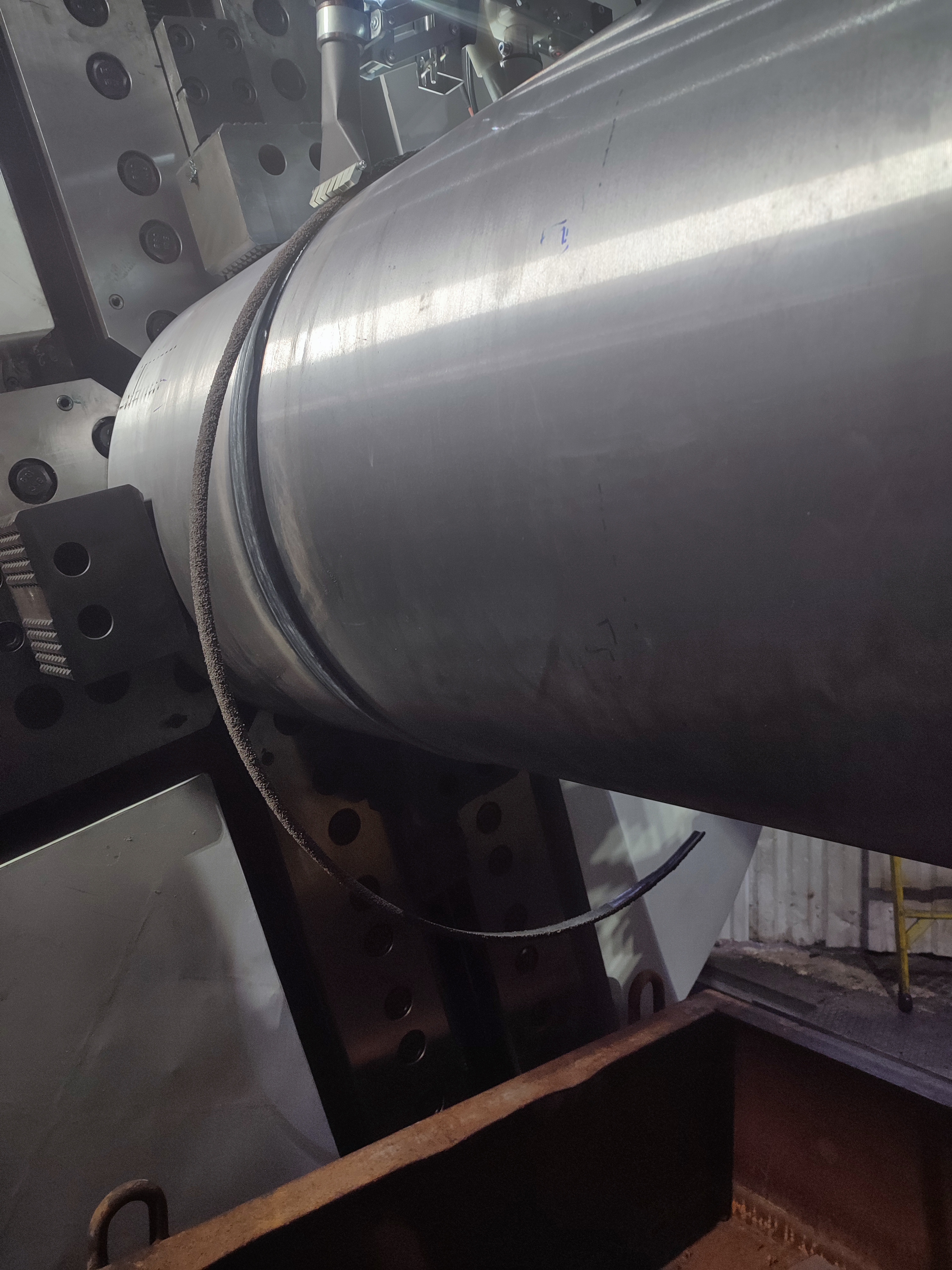

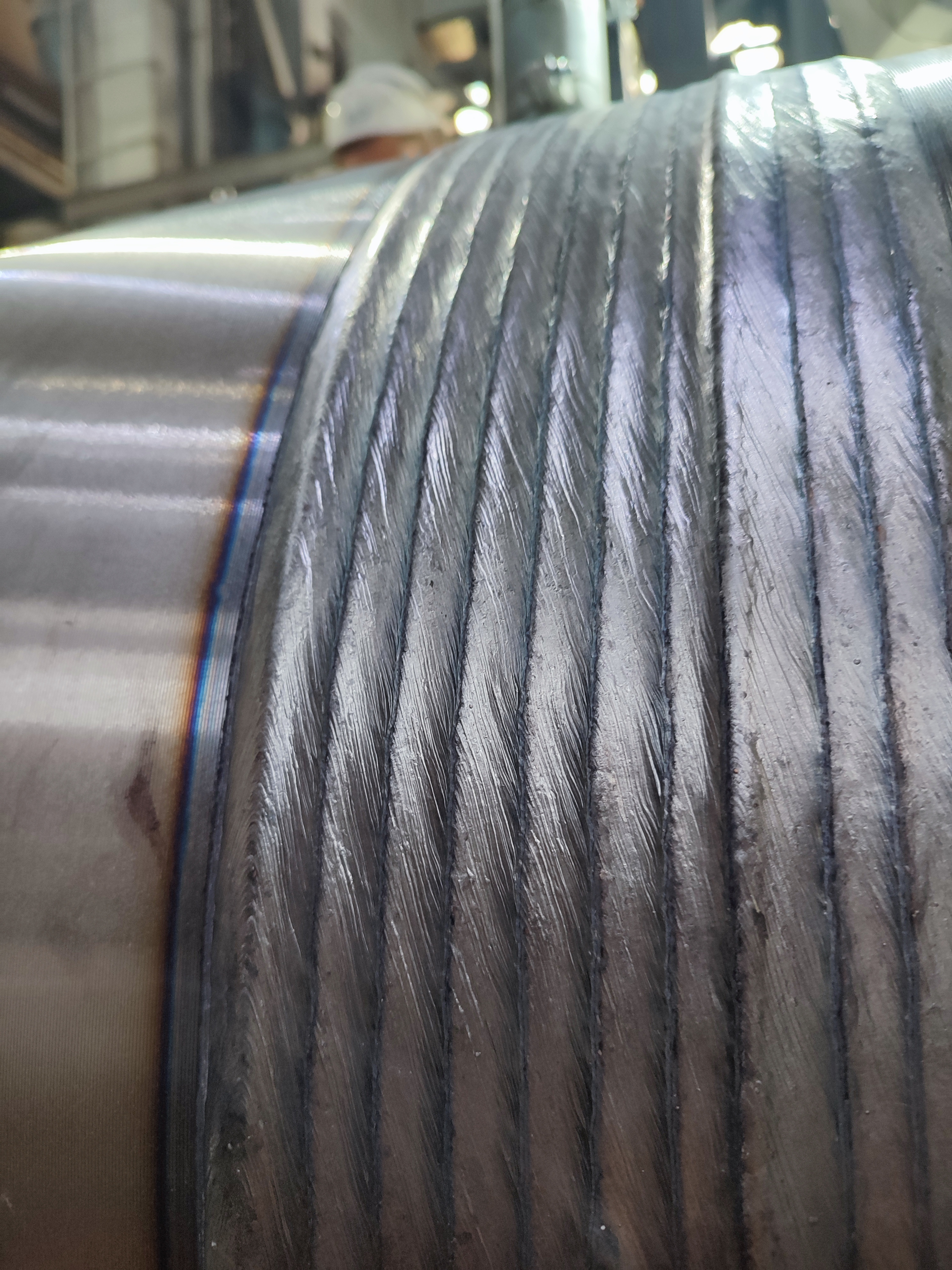

Процесс наружной наплавки изделий производился при предварительно нагретом изделии до +400 градусов с поддержанием данной температуры на всем периоде работ по наплавке. Установлена рельсовая система удаления сварочных дымов Sovplym. Воронка удаления дымов перемещается вместе со сварочной головкой.

Ссылка на видео:

https://rutube.ru/shorts/f329c2164a7f9047ae019d33480d70a7/

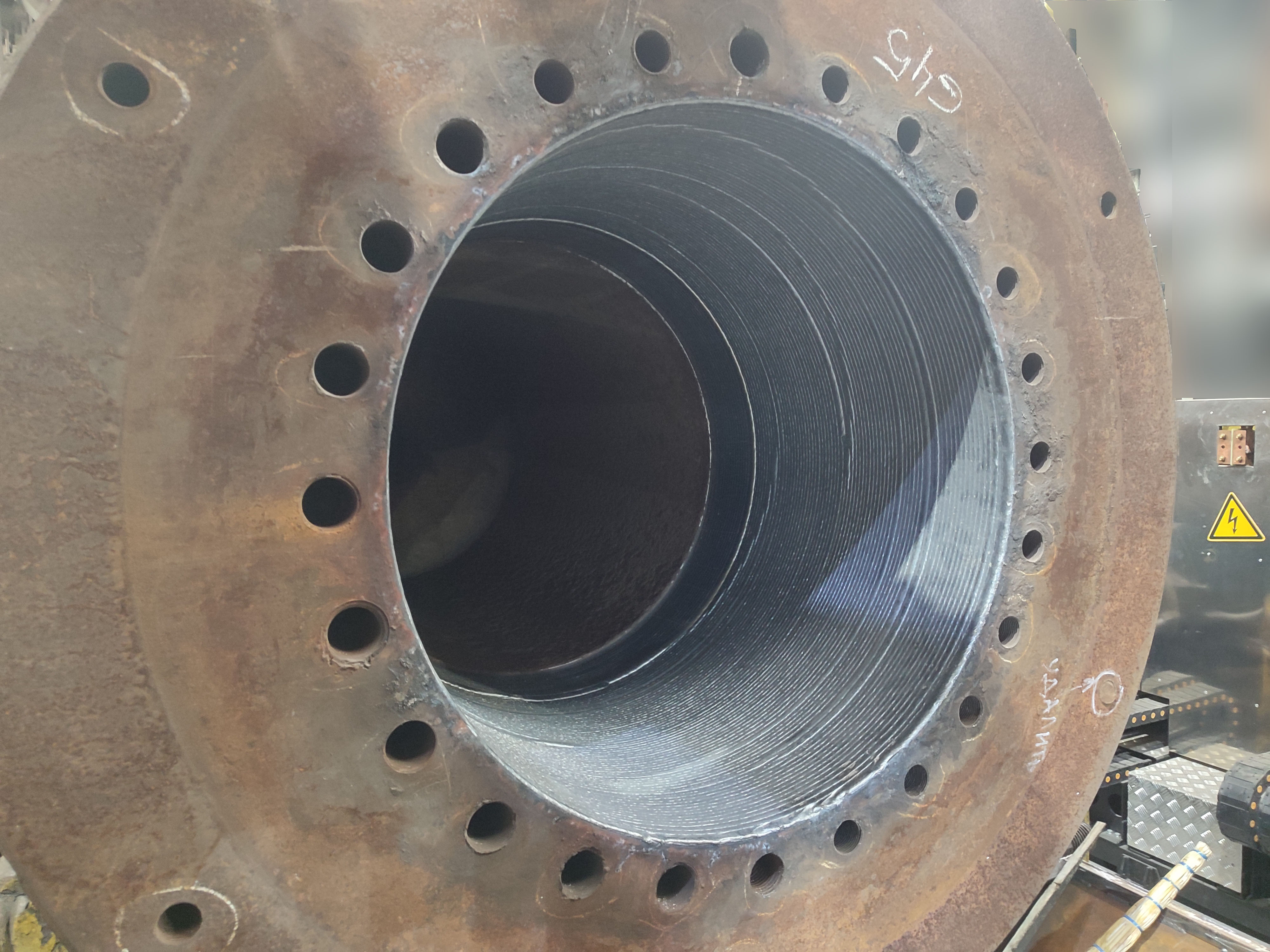

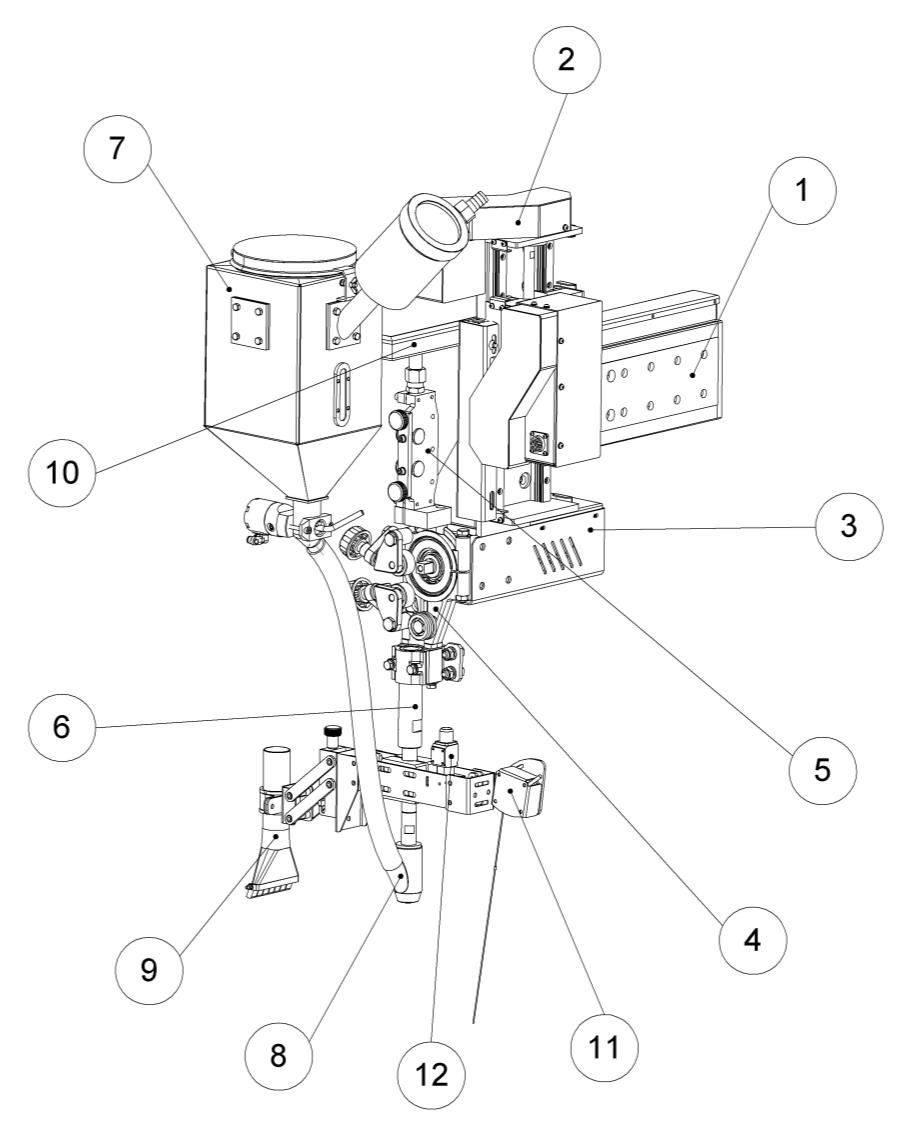

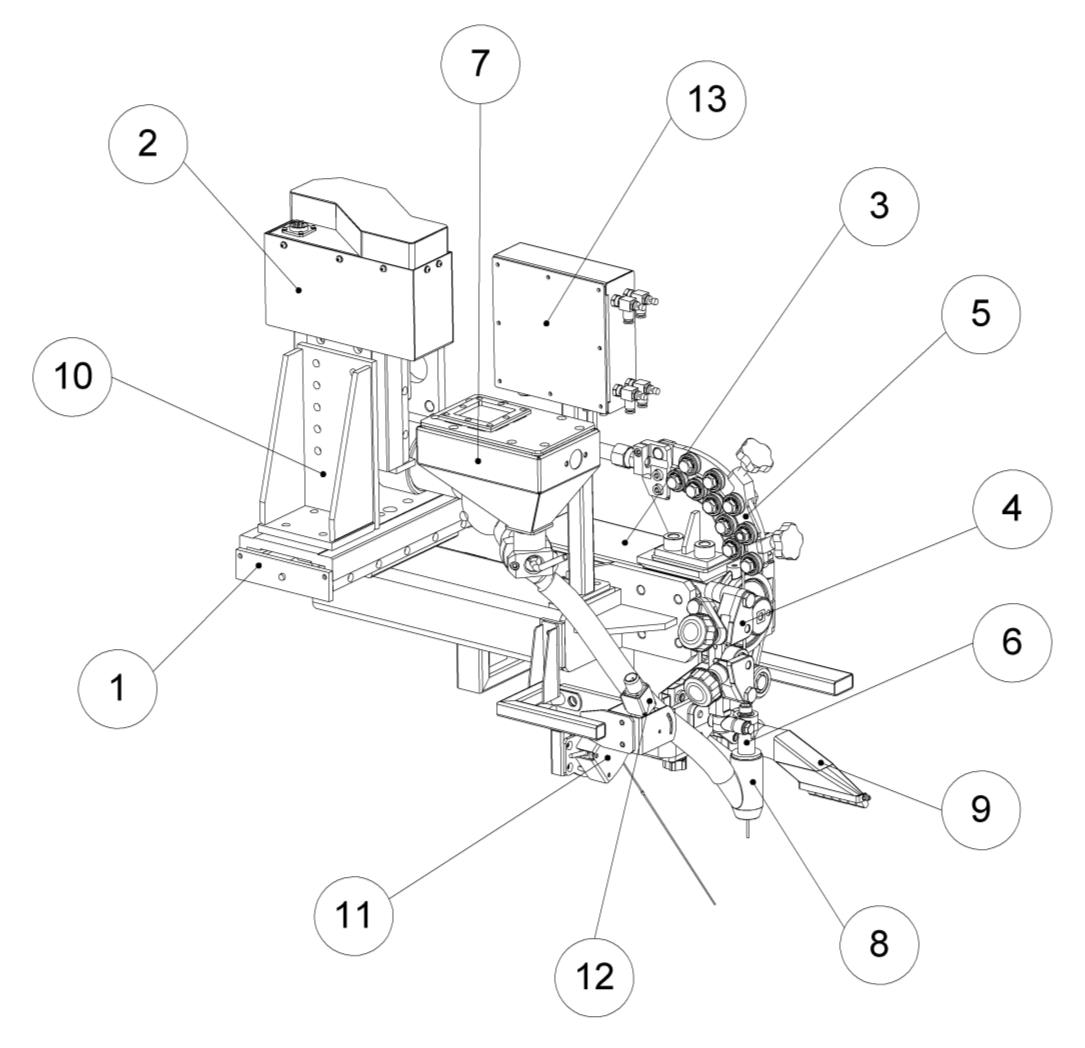

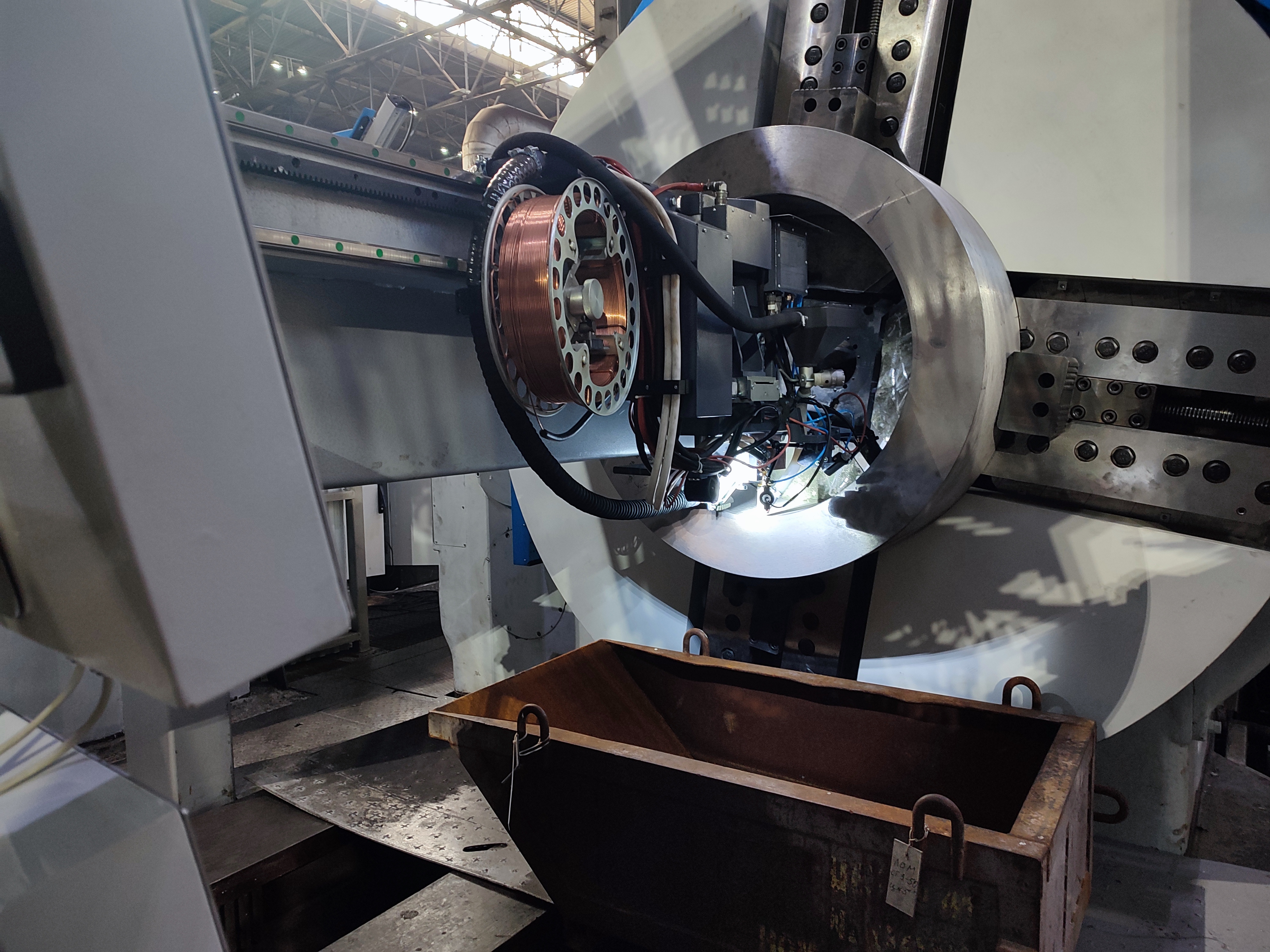

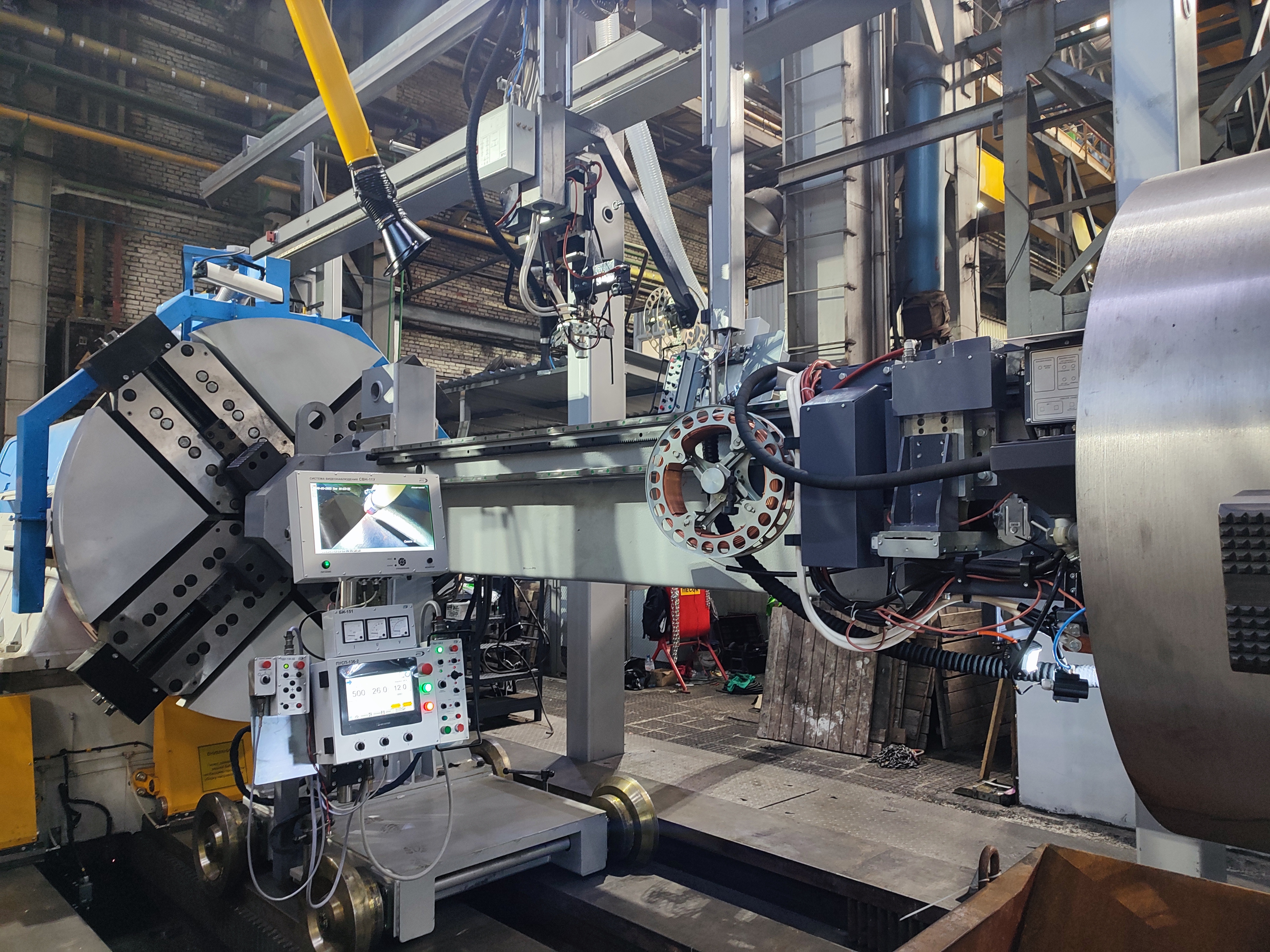

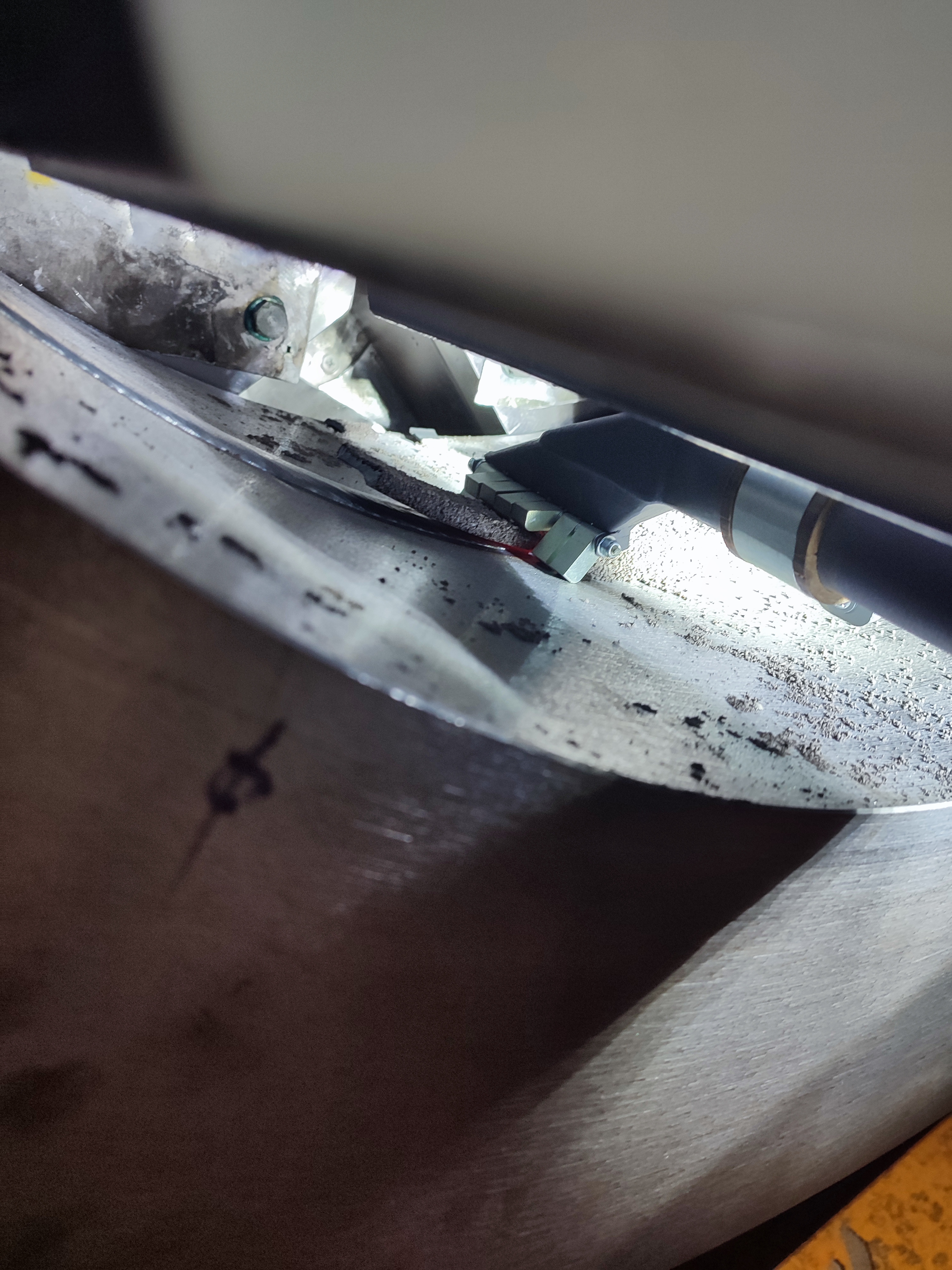

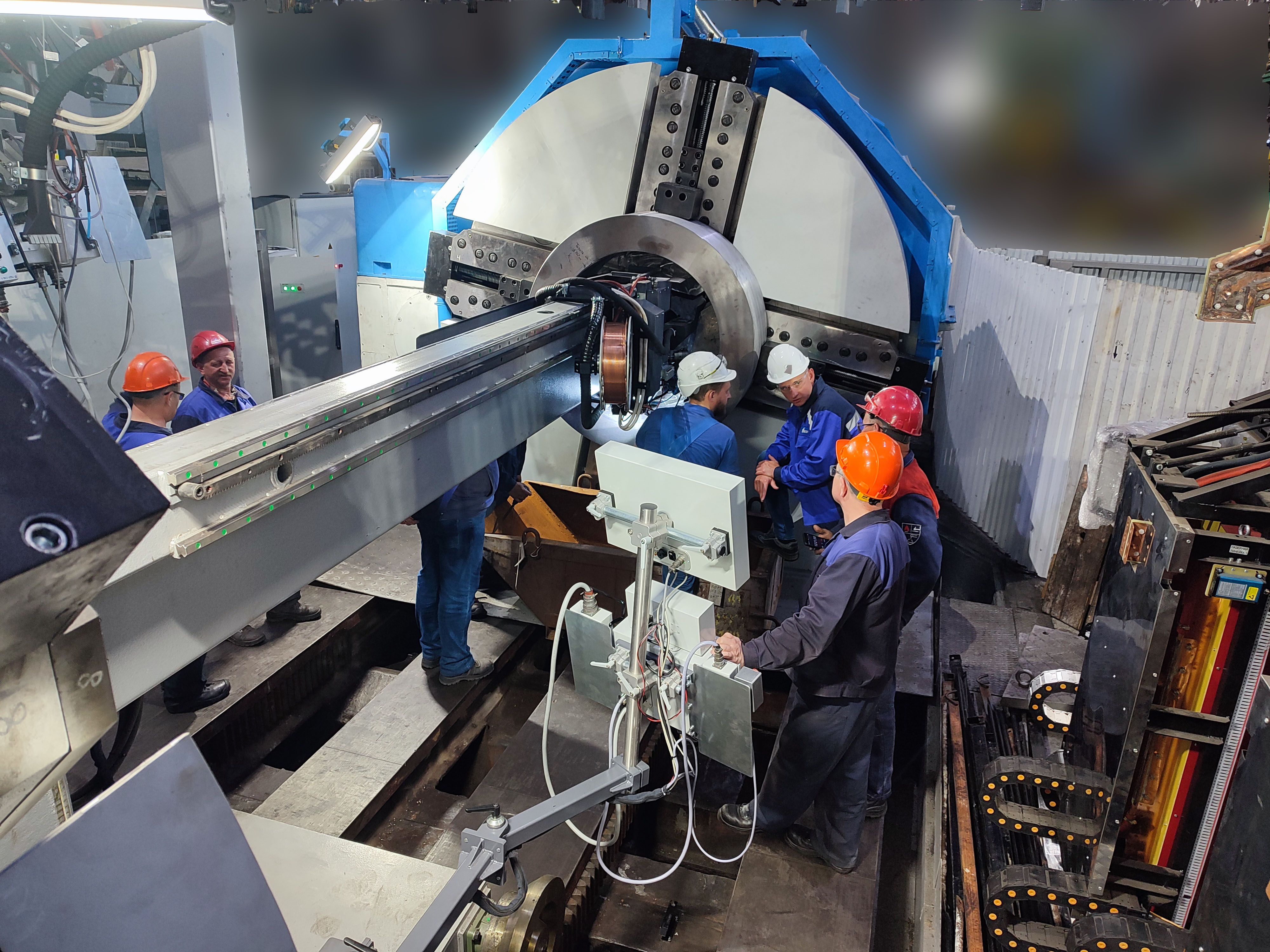

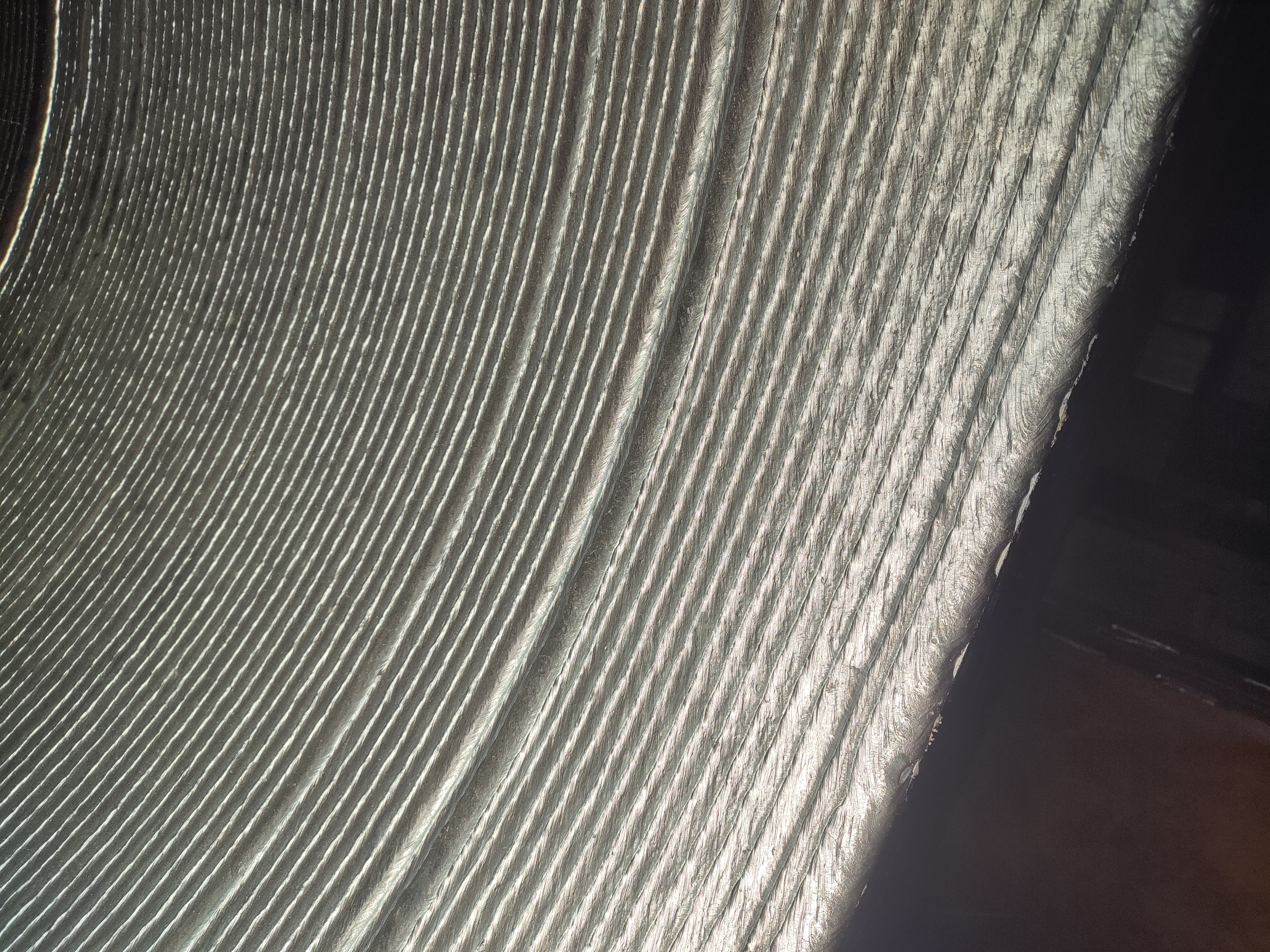

Головка для внутренней наплавки представляет собой специально изготовленную сварочную головку для наплавки изделий с внутренним диаметром 900 мм. Головка установлена на каретке, на специальной горизонтальной консоли с линейными направляющими которая в свою закреплена на задней бабке станка.

Внутренняя головка отличается от наружной компоновкой основных элементов в связи с работой  в стеснённых условиях.

Установлена система направления и правки проволоки, спец. флюс бункер с непрерывной подачей флюса от бака питателя,система флюсооборота «по большому кругу» вакуумного типа.

Схема подключения системы флюсооборота:

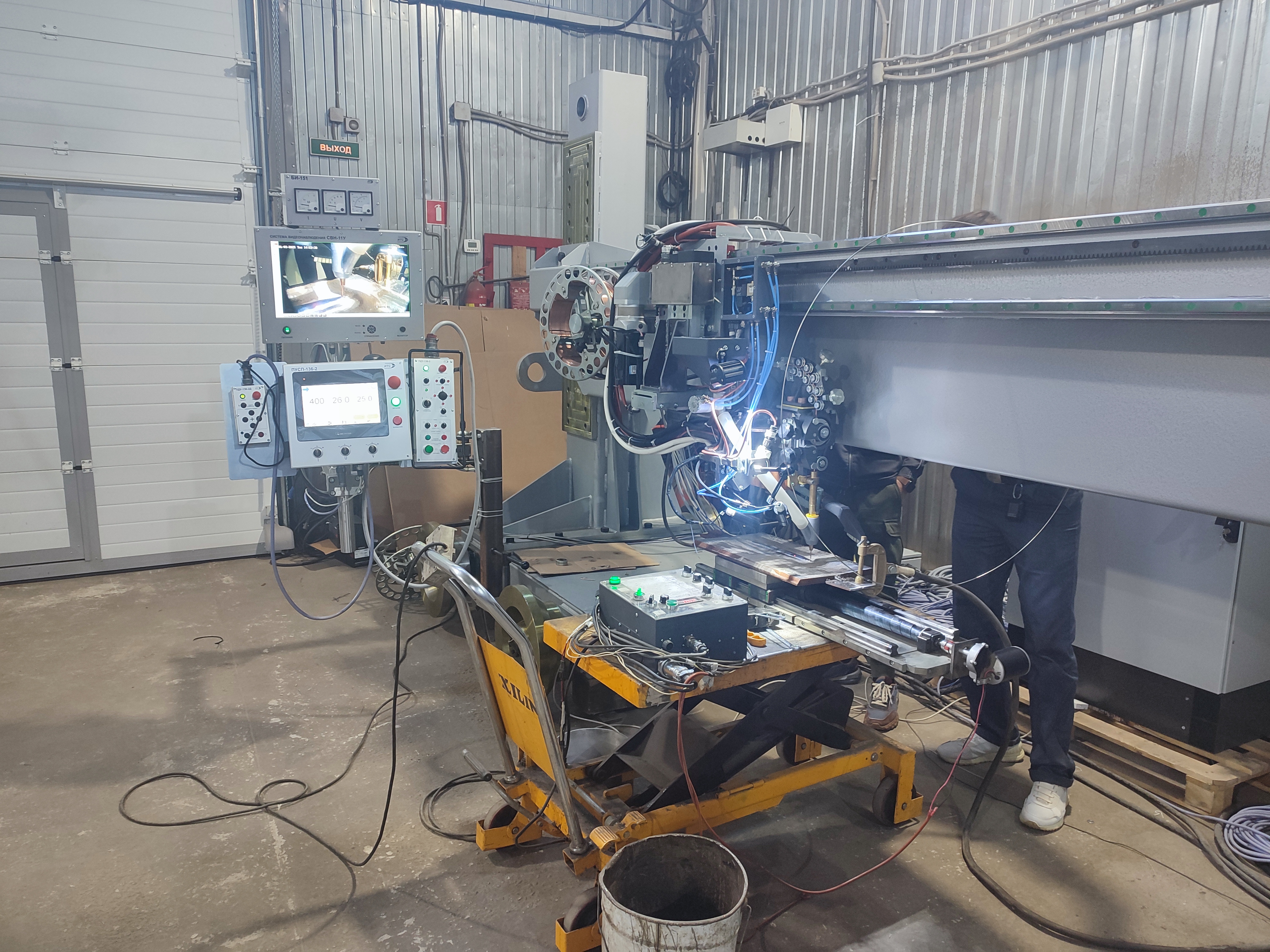

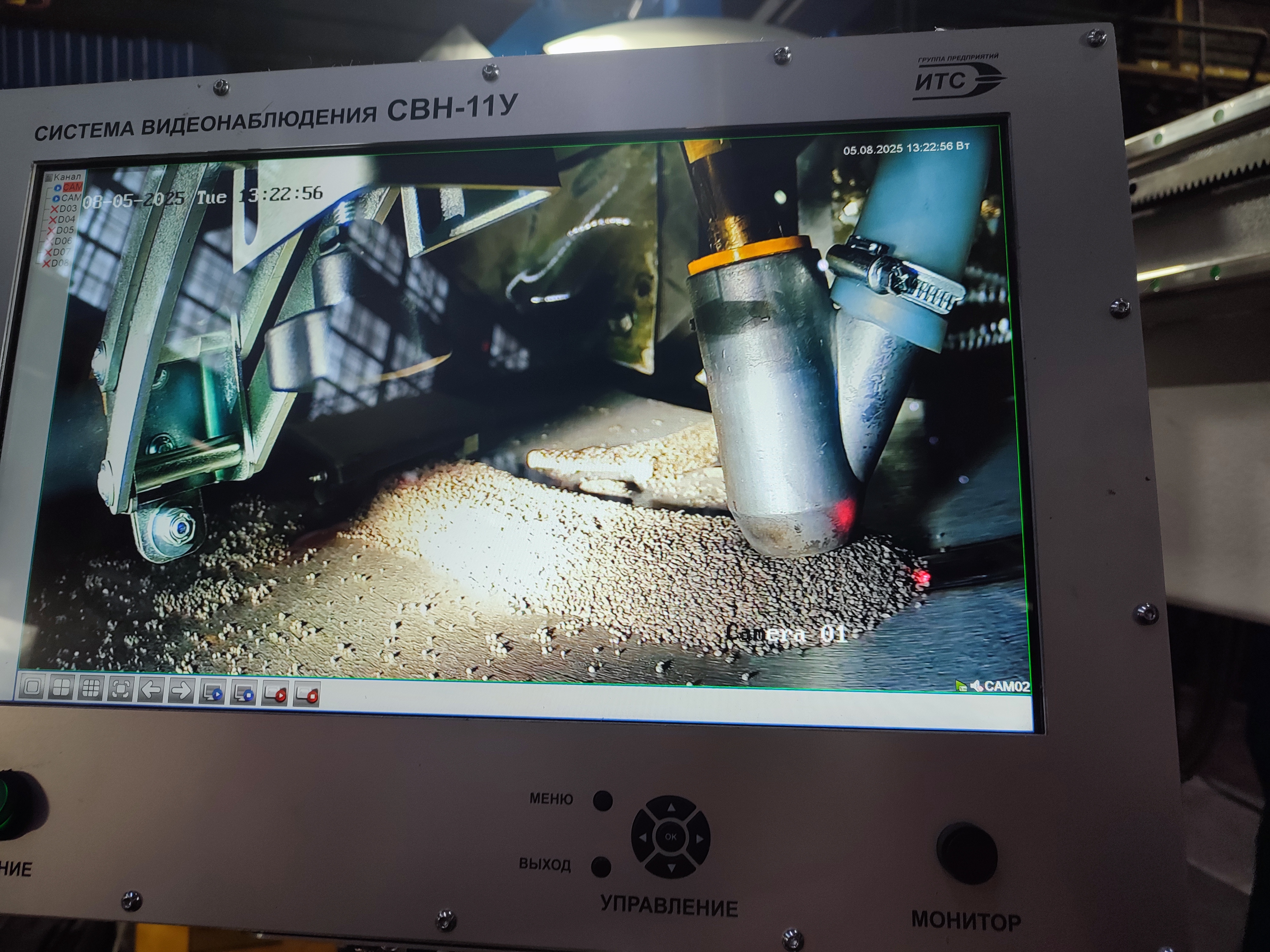

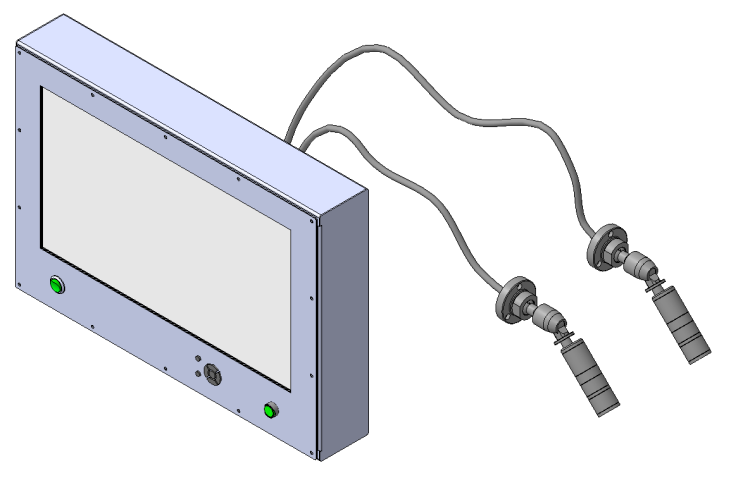

Установлена система видеонаблюдения и система охлаждения всех основных узлов.

Питание пневмосистемы за счет подготовленного сжатого воздуха (чистого и сухого).

Система управления комплексом на базе программируемого контроллера.

Пульт ДУ управления

Источник питания сварки ВДУ-1250.

Системы управления двух головок аналогичны друг другу и понятны персоналу.
